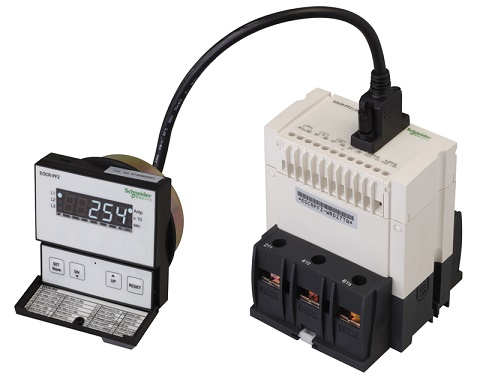

EOCR-PFZ 概述 ◆ 电流指示功能：三相电流值及接地电流值5秒循环显示 ◆ 通过按键操作可从自动循环显示模式切换到手动模式，可固定显示某相电流值或接地电流值 ◆ 过电流/欠电流/接地故障/电流模拟量输出 ◆  宽的电流范围： 0.1~3600A -宽 范围: 0.5~60A; 5圈: 0.1~2.0A; 外配CT: 1~3600A ◆ 故障代码和电流值显示 ◆ 最后三次故障原因及电流值记录，即使电力中断在恢复后仍可查询 ◆ 内置计时器功能，用于查询总的运行时间，提示管理者定期维护，如：轴承的更换 ◆ 电流幅值棒指示，可帮助管理者检查电机的负载系数 ◆ 具有传感器功能 (4~20mA电 流模拟量输出） 以便于集中管理 ◆ 过电流-时间特性曲线, 定时限/反时限/过热反时限可选择 ◆ 接地故障电流检测: 零序电流检测法 ◆ 对于接地电流故障工作特性定时限/反时限同样适用 ◆ 对于端子型可进行拆卸，安装于贯穿性进行组合

EOCR-PFZ 保护功能

◆  过电流（定时限：0.2...30秒，反时限：1...30class）

◆  低电流（OFF,0.2...30秒）

◆  缺相（OFF,3秒内）

◆  反转（0.1...0.3秒）

◆  电流不平衡（8秒）

◆  失速（D-Time后0.5秒）

◆  堵转（0.1...10秒）

◆  接地（0.05,0.1...10秒）

★ 4...20mA模拟量输出 ，电流变送器功能

EOCR-PFZ产品信息

主要信息

产品范围                                              EOCR

产品型号                                              EOCR-PFZ

产品类型                                              多功能电动机保护继电器

继电器应用                                           过电流，In＞OC设定值

                                              低电流，In＜OC设定值

                                              堵转（起动中），In＞OC设定值2...8倍

                                              堵转（运行中），In＞OC设定值1.5...5倍

                                              反转

                                               电流不平衡，10...50%

                                               接地，Ig＞EF设定值

                                                4...20mA模拟量输出

电源类型                                                 AC

电源频率                                                 50...60HZ

本体电流保护范围                                   0.5...60A（定时限）

                                                              0.5...32A（反时限/热反时限）

                                                              超过电流范围配合3CT电流互感器使用，最大可保护至3600A

                                                              0.03…10 A (定时限) - 接地电流值

                                                               0.03…1 A (反时限) - 接地电流值

电气/机械特性

额定电源电压 [Us]                      24VAC/DC

                                                               100~240VAC/DC

辅助触点类型                                          1 NC+1 NO,  OL
                                                               1 NO,  GR

额定绝缘电压 [Ui]                                  600 V AC 主回路 符合 CSA

                                                              600 V AC 主回路 符合 UL

                                                              690 V AC 主回路 符合 IEC 60947-4-1

安装方式                                                 35mm导轨安装或螺钉固定

电磁兼容性                                              传导辐射 class A 符合 EN 55011

                                                               免于电磁干扰 10 V/m 符合 IEC 61000-4-3

                                                               静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

                                                               静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

                                                               免于快速瞬变 2 kV 符合 IEC 61000-4-4

                                                                冲击耐受电压 6 kV 符合 IEC 61000-4-5

                                                                高频传导干扰 10 V 符合 IEC 61000-4-6

约定发热电流 [Ith]                                    5A 适用信号回路

与继电器配合使用的熔丝                           5 A gG 适用 信号回路

                                                                 5 A BS 适用 信号回路

额定冲击耐受电压 [Uimp]                      6 kV

接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable

紧固扭矩                                       信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                        IEC 60255-6

                                                      IEC 60947

产品认证                                         CSA  UL  CE  CCC

防护措施                                         TH 符合 IEC 60068

IP 保护等级                                    IP20 符合 VDE 0106

                                                       IP20 符合 IEC 60529

环境温度                                         -25...60 °C 不降容 符合 IEC 60947-4-1

贮存环境温度                                   -30...80 °C

工作海拔                                         2000 m

抗冲击、震动性能                           抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                      抗震性能 4 gn IEC 60068-2-6

质保期                                18个月

EOCR-PFZ 接线示意

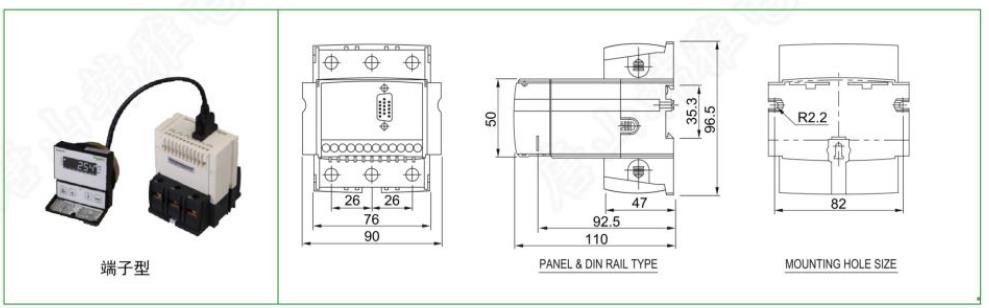

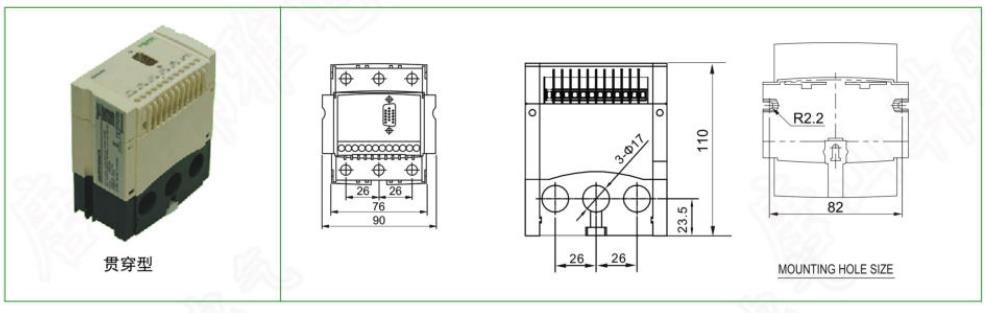

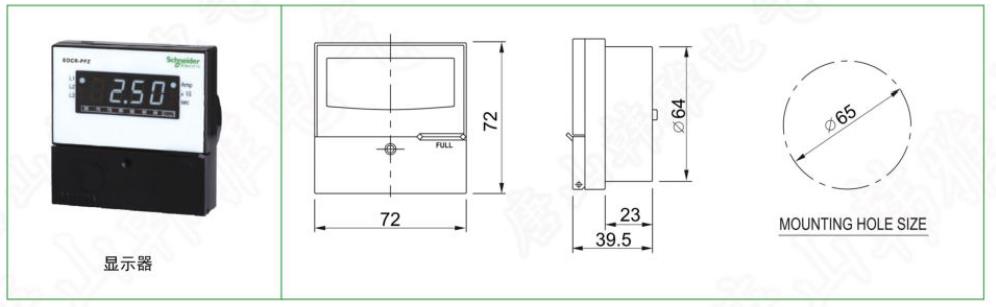

EOCR-PFZ 外形尺寸

EOCR-PMZ 产品订购
