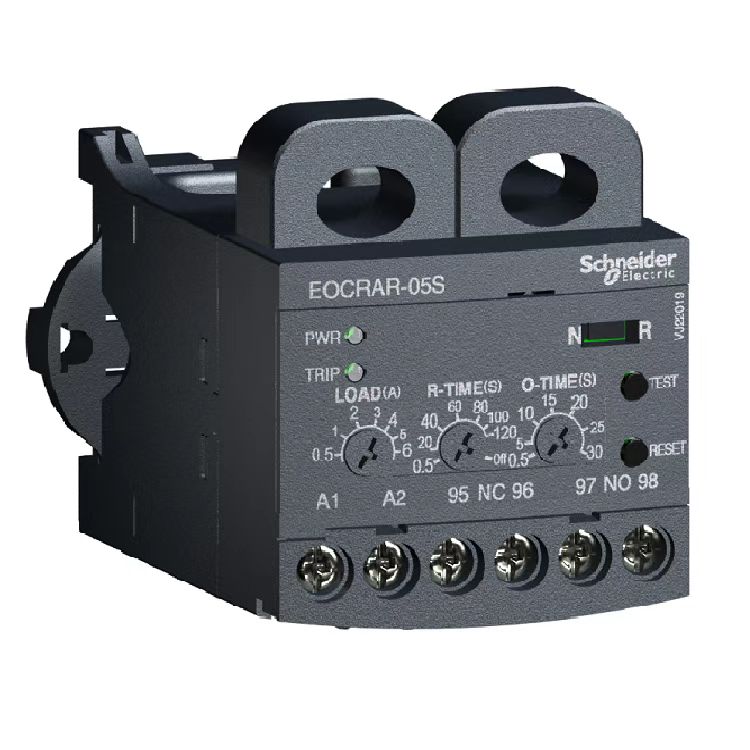

交流(AC)电流经济型保护继电器

EOCR-AR概述

  • ✔  内置MCU微处理器,体积小型化

  • 自带电流互感器,支持穿线式测量,安装更方便

  •   启动延迟/脱扣时间一体化

  •   宽的电流保护范围:3种类型0.1~400A

  • ✔  断电复位和自动复位(时间可设定)方式

  •  无电压释放功能(断电保护功能/故障安全操作)-N型

  • ✔  可用于单相电动机保护


EOCR-AR应用

   自动装置的电机保护

  • ✔ 自控方式下的负载过载保护

  • ✔ 频繁启动或周期性负载如传送带

EOCR-AR保护功能

✔ 过电流(O-Time后动作)

✔ 缺相(O-Time后动作)

✔ 堵转(O-Time动作)



EOCR-AR产品特性

主要信息

产品名称            EOCR-AR


产品类型          自动复位型电子式过电流继电器


继电器应用         过电流

                                                缺相

                                                堵转


额定电源电压 [Us]            S:24~240VAC/DC

                                                 W:380~440VAC


继电器设定范围                         05:0.5~6A;

                                                 30:3~30A;

                                                 60:5~60A


额定绝缘电压 [Ui]        600 V AC 主回路 符合 CSA

                                                 600 V AC 主回路 符合 UL
                                                690 V AC 主回路 符合 IEC 60947-4-1

补充信息

电源频率                                 50...60 Hz


安装方式                                 35mm导轨安装或螺钉固定


脱扣阈值                                     05:0.5~6A;

  •                                                   30:3~30A;

  •                                                   60:5~60A


    电磁兼容性                                传导辐射 class A 符合 EN 55011

  •                                                  免于电磁干扰 10 V/m 符合 IEC 61000-4-3

  •                                                  静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

  •                                                  静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

  •                                                  免于快速瞬变 2 kV 符合 IEC 61000-4-4

  •                                                 冲击耐受电压 6 kV 符合 IEC 61000-4-5

  •                                                 高频传导干扰 10 V 符合 IEC 61000-4-6


  • 辅助触点类型                        1 NO + 1 NC


  • 约定发热电流 [Ith]                   5A 适用信号回路


与继电器配合使用的熔丝            5 A gG 适用 信号回路

                                                 5 A BS 适用 信号回路


额定击耐受电压 [Uimp]      6 kV


时间范围                                     0.5...30 s - 控制类型O-time

                                                   0.5...120s - 控制类型 R -time


接线能力                                     信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm

 Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end

 Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable  Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
 Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable


紧固扭矩                    信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                  IEC 60255-6

                                IEC 60947


防护措施                  TH 符合 IEC 60068


IP 保护等级               IP20 符合 VDE 0106

                                 IP20 符合 IEC 60529


环境温度                   -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度            -30...80 °C


工作海拔                   2000 m


抗冲击、震动性能            抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                       抗震性能 4 gn IEC 60068-2-6


绝缘性能         2 kV 在…上 50 Hz 符合 IEC 60255-5



质保期                         18个月

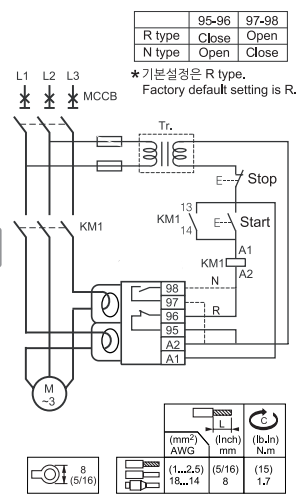

EOCR-AR参考接线

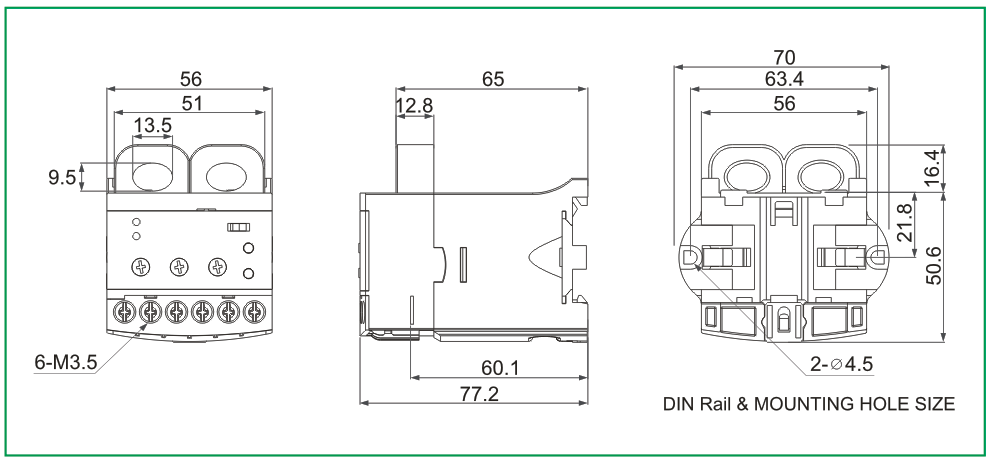

EOCR-AR外形尺寸

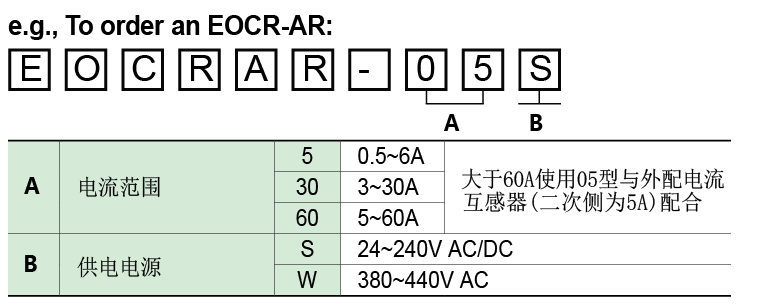

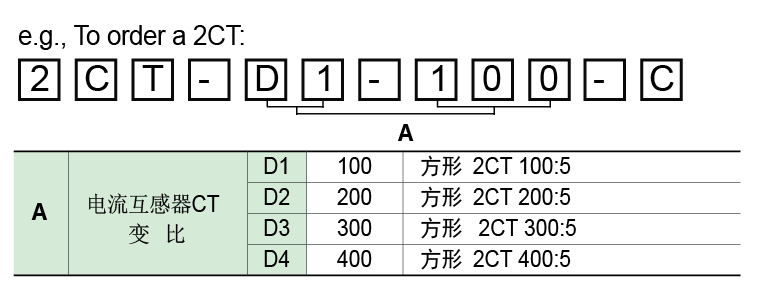

EOCR-AR产品订购
