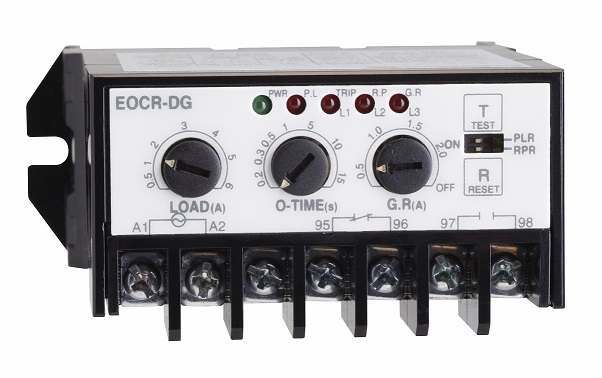

交流(AC)电流经济型保护继电器

EOCR-DG(T)概述


√ 内置MCU(微处理控制器)
√ 过电流/缺相/逆相/不平衡/堵转/接地保护

√ 零相电流检测方式的接地保护
√ 宽电流设定范围
√ 启动延迟时间自动演算
√ 显示操作及操作原因

√ 定时限操作特性
√ 手动(即刻)复位/自动(远程)复位功能

√ 超强环境适用性
√ 超低功耗

√ 无电压 释放功能(断电保护功能/故障安全操作)-N型
√ DG:贯通型 DGT:端子台型


EOCR-DG(T)保护功能

✔ 过电流(O-Time后动作)

✔ 缺相(4秒内)

✔ 堵转(D-Time后动作)

✔ 反转(0.3秒)

✔ 电流不平衡(8秒)

✔ 漏电(0.5秒)



EOCR-DG(T)产品特性


主要信息

产品名称                                                        EOCR-DG(T)


产品类型                                                         具有接地故障保护功能的多功能继电器


继电器应用                                                     过电流

                                                                      缺相

                                                                      堵转

                                                                      电流不平衡

                                                                      反转

                                                                     漏电


额定电源电压 [Us]                                        B:24VAC/DC

                                                                     F7:110VAC,50/60HZ

                                                                    M7:220VAC,50/60HZ


继电器设定范围                                               05:0.5~6A;

                                                                      30:3~30A;


额定绝缘电压 [Ui]                                           600 V AC 主回路 符合 CSA

                                                                       600 V AC 主回路 符合 UL
                                                                       690 V AC 主回路 符合 IEC 60947-4-1



补充信息

电源频率                                                           50...60 Hz


安装方式                                                          35mm导轨安装或螺钉固定


脱扣阈值                                                            05:0.5~6A;

                                                                          30:3~30A


电磁兼容性                                               传导辐射 class A 符合 EN 55011

                                                                 免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                                                 静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                                                 静电放电抗扰 6 kV 直接模式 符合 IEC 61000-
4-2

                                                           免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                                                 冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                                                 高频传导干扰 10 V 符合 IEC 61000-4-6


辅助触点类型                                      1 NO + 1 NC


与继电器配合使用的熔丝                            5 A gG 适用 信号回路

                                                                  5 A BS 适用 信号回路


额定击耐受电压 [Uimp]                   6 kV


时间范围                                                   0.2...15 s - 控制类型 O-time

                                                                 自动运算,最大60s - 控制类型 D -time


接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end


紧固扭矩                                       信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                           IEC 60255-6

                                                         IEC 60947


防护措施                                           TH 符合 IEC 60068


IP 保护等级                                      IP20 符合 VDE 0106

                                                           IP20 符合 IEC 60529


环境温度                                            -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                                     -30...80 °C


工作海拔                                            2000 m


抗冲击、震动性能                            抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                          抗震性能 4 gn IEC 60068-2-6


绝缘性能                                            2 kV 在…上 50 Hz 符合 IEC 60255-5



质保期                         18个月

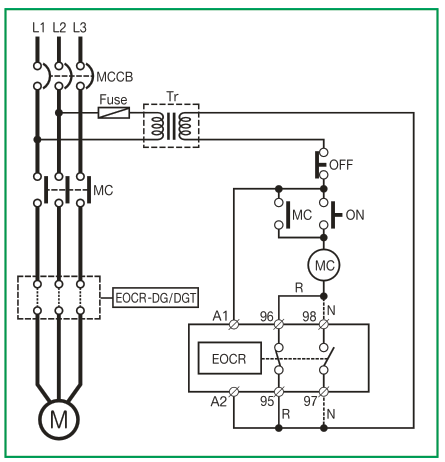

EOCR-DG(T)参考接线

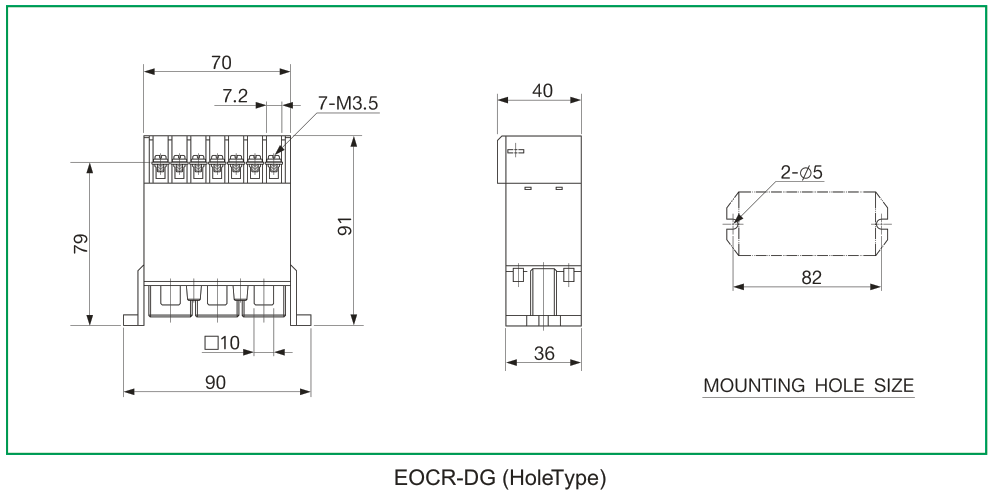

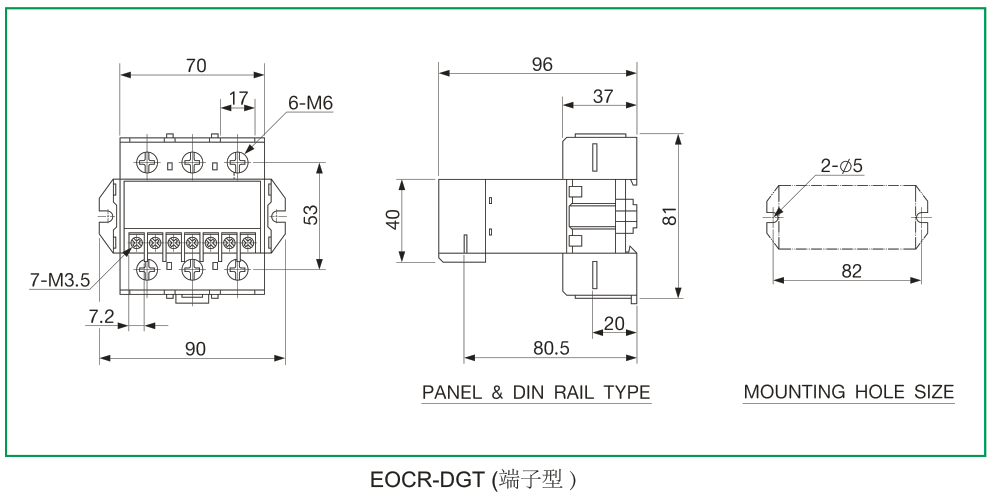

EOCR-DG(T)外形尺寸

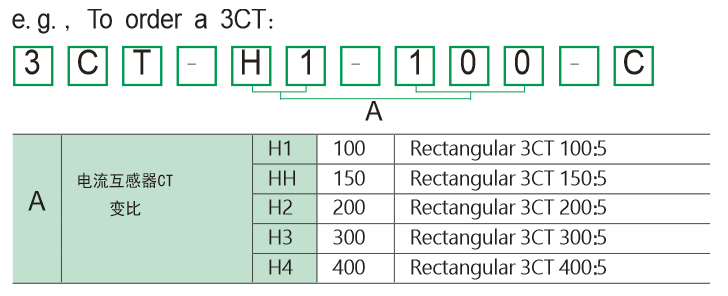

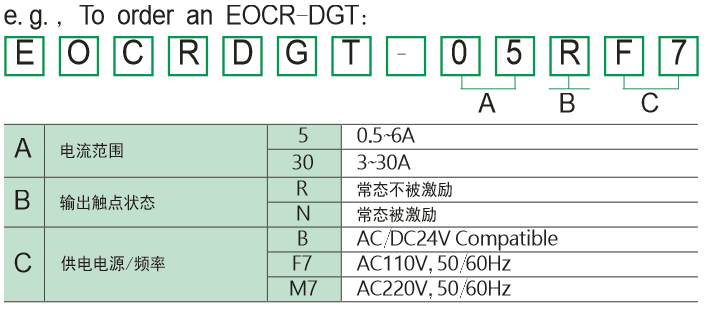

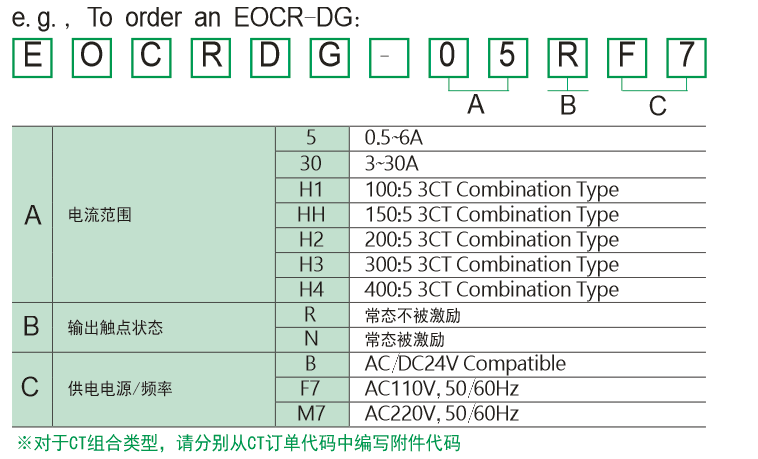

EOCR-DG(T)产品订购
