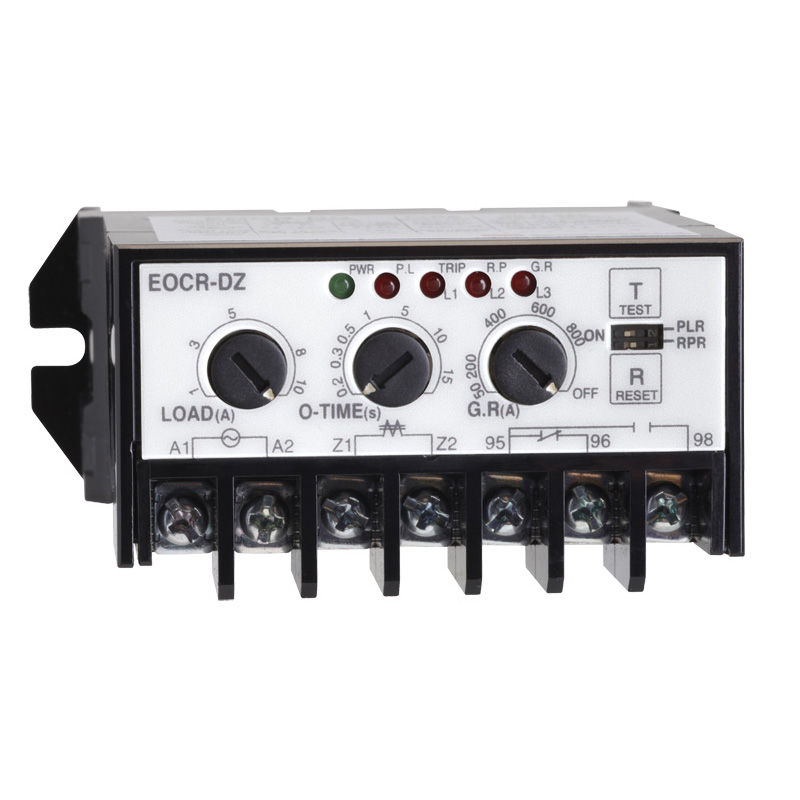

交流(AC)电流经济型保护继电器

EOCR-DZ(T)概述

√ 内置MCU(微处理控制器)
√ 过电流/缺相/逆相/不平衡/堵转/接地保护

√ 零相电流检测方式的接地保护
√ 宽电流设定范围
√ 启动延迟时间自动演算
√ 显示操作及操作原因
√ 定时限操作特性

√ 手动(即刻)复位/自动(远程)复位功能
√ 超强环境适用性
√ 超低功耗
√ 无电压 释放功能(断电保护功能/故障安全操作)-N型

√ DZ:贯通型 DZT:端子台型

EOCR-DZ(T)保护功能

✔ 过电流(O-Time后动作)

✔ 缺相(4秒内)

✔ 堵转(D-Time后动作)

✔ 反转(0.3秒)

✔ 电流不平衡(8秒)

✔ 漏电(0.5秒)



EOCR-DZ(T)产品特性



主要信息

产品名称                                                  EOCR-DZ(T)


产品类型                                                  具有零序检测漏电多功能保护继电器


继电器应用                                              过电流

                                                               缺相

                                                               堵转

                                                                电流不平衡

                                                                反转

                                                                漏电


额定电源电压 [Us]                                 S:24~240VAC/DC

                                                             W:380~440VAC


继电器设定范围                                     05:0.5~6A;

                                                            10:1~10A;

                                                            60:5~60A;


额定绝缘电压 [Ui]                                600 V AC 主回路 符合 CSA

                                                            600 V AC 主回路 符合 UL
                                                            690 V AC 主回路 符合 IEC 60947-4-1


补充信息

电源频率                                               50...60 Hz


安装方式                                               35mm导轨安装或螺钉固定


脱扣阈值                                               05:0.5~6A;

  •                                                              30:3~30A;

  •                                                              60:5~60A


    电磁兼容性                                           传导辐射 class A 符合 EN 55011

  •                                                               免于电磁干扰 10 V/m 符合 IEC 61000-4-3

  •                                                               静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

  •                                                               静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

  •                                                               免于快速瞬变 2 kV 符合 IEC 61000-4-4

  •                                                              冲击耐受电压 6 kV 符合 IEC 61000-4-5

  •                                                              高频传导干扰 10 V 符合 IEC 61000-4-6


  • 辅助触点类型                                         1 NO + 1 NC


  • 约定发热电流 [Ith]                                 5A 适用信号回路


与继电器配合使用的熔丝                        5 A gG 适用 信号回路

                                                             5 A BS 适用 信号回路


额定击耐受电压 [Uimp]                     6 kV


时间范围                                                0.2...15 s - 控制类型 O-time

                                                              自动运算,最大60s - 控制类型 D -time


接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end


紧固扭矩                                           信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                           IEC 60255-6

                                                         IEC 60947


防护措施                                          TH 符合 IEC 60068


IP 保护等级                                       IP20 符合 VDE 0106

                                                         IP20 符合 IEC 60529


环境温度                                          -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                                    -30...80 °C


工作海拔                                            2000 m


抗冲击、震动性能                              抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                          抗震性能 4 gn IEC 60068-2-6


绝缘性能                                            2 kV 在…上 50 Hz 符合 IEC 60255-5



质保期                         18个月


EOCR-DZ(T)参考接线

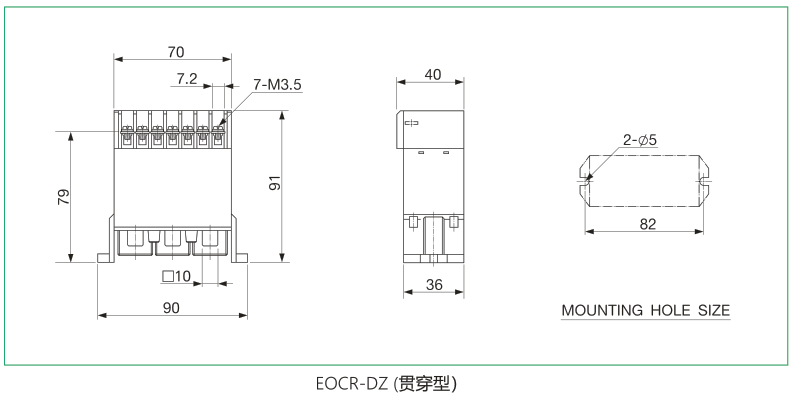

EOCR-DZ(T)外形尺寸

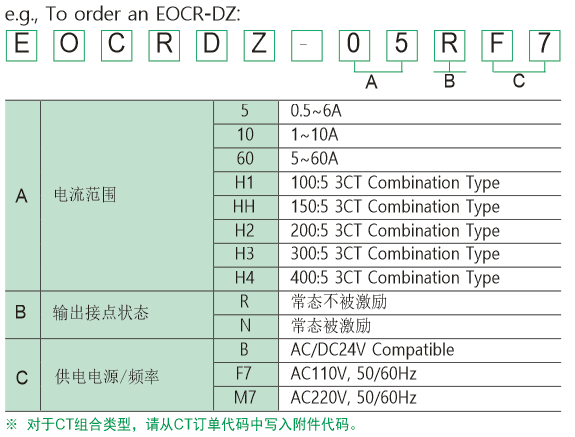

EOCR-DZ(T)产品订购
