交流(AC)电流经济型保护继电器

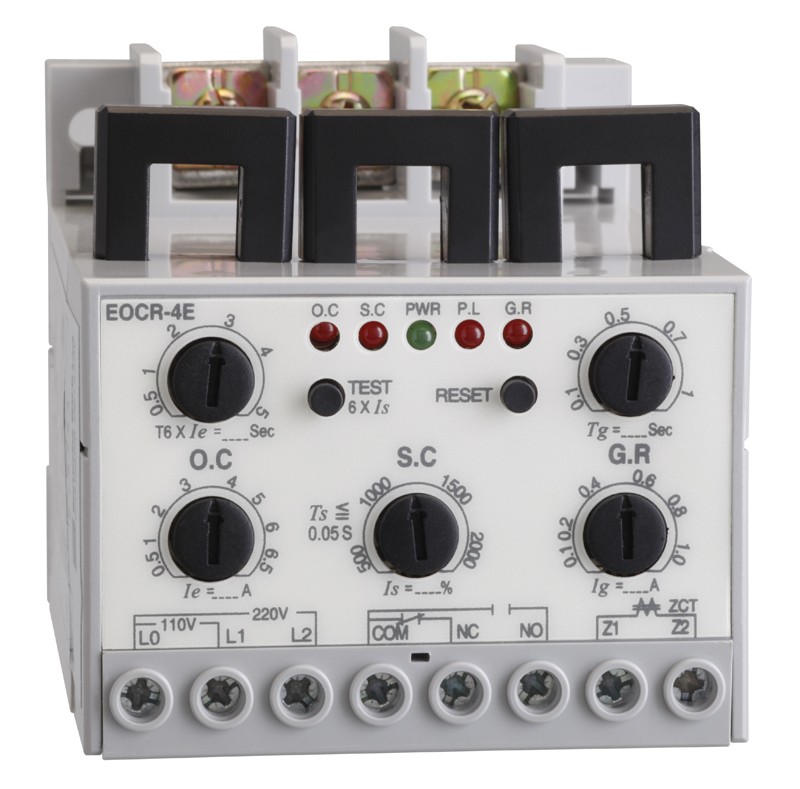

EOCR-4E概述


√ 超小型设计

√ 过电流/缺相/短路/接地保护功能一体化

√ 反时限电流-时间特性

√ 运行状态/故障指示(5位LED)



EOCR-4E保护功能

✔ 过电流(O-Time后动作)

✔ 缺相(4秒内)

✔ 短路(0.05秒瞬时)

✔ 接地(0.3~1.0秒)


EOCR-4E产品特性


主要信息

产品名称                                                        EOCR-4E


产品类型                                                         经济型多功能保护继电器


继电器应用                                                     过电流

                                                                      缺相

                                                                      短路

                                                                      漏电


额定电源电压 [Us]                                           Y7:AC110/220V,50/60HZ


继电器设定范围                                               05:1.0~6A;


额定绝缘电压 [Ui]                                           600 V AC 主回路 符合 CSA

                                                                       600 V AC 主回路 符合 UL

                                                                       690 V AC 主回路 符合 IEC 60947-4-1


补充信息

电源频率                                                           50...60 Hz


安装方式                                                            35mm导轨安装或螺钉固定


脱扣阈值                                                              05:1.0~6A;


电磁兼容性                                               传导辐射 class A 符合 EN 55011

                                                                 免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                                                 静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                                                 静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                                                 免于快速瞬变 2 kV 符合 IEC 61000-4-4

                                                                 冲击耐受电压 6 kV 符合 IEC 61000-4-5

                                                                 高频传导干扰 10 V 符合 IEC 61000-4-6


辅助触点类型                                             1 NO + 1 NC


与继电器配合使用的熔丝                            5 A gG 适用 信号回路

                                                                  5 A BS 适用 信号回路


额定击耐受电压 [Uimp]                         6 kV


时间范围                                                 过电流时间     1.0...5 s - 控制类型 O-time

                                                               短路时间         0.05秒

                                                               缺相时间         4秒

                                                               接地时间         0.3~1秒


接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end


紧固扭矩                                           信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                           IEC 60255-6

                                                         IEC 60947


防护措施                                            TH 符合 IEC 60068


IP 保护等级                                        IP20 符合 VDE 0106

                                                           IP20 符合 IEC 60529


环境温度                                            -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                                     -30...80 °C


工作海拔                                             2000 m


抗冲击、震动性能                              抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                          抗震性能 4 gn IEC 60068-2-6


绝缘性能                                              2 kV 在…上 50 Hz 符合 IEC 60255-5




质保期                         18个月

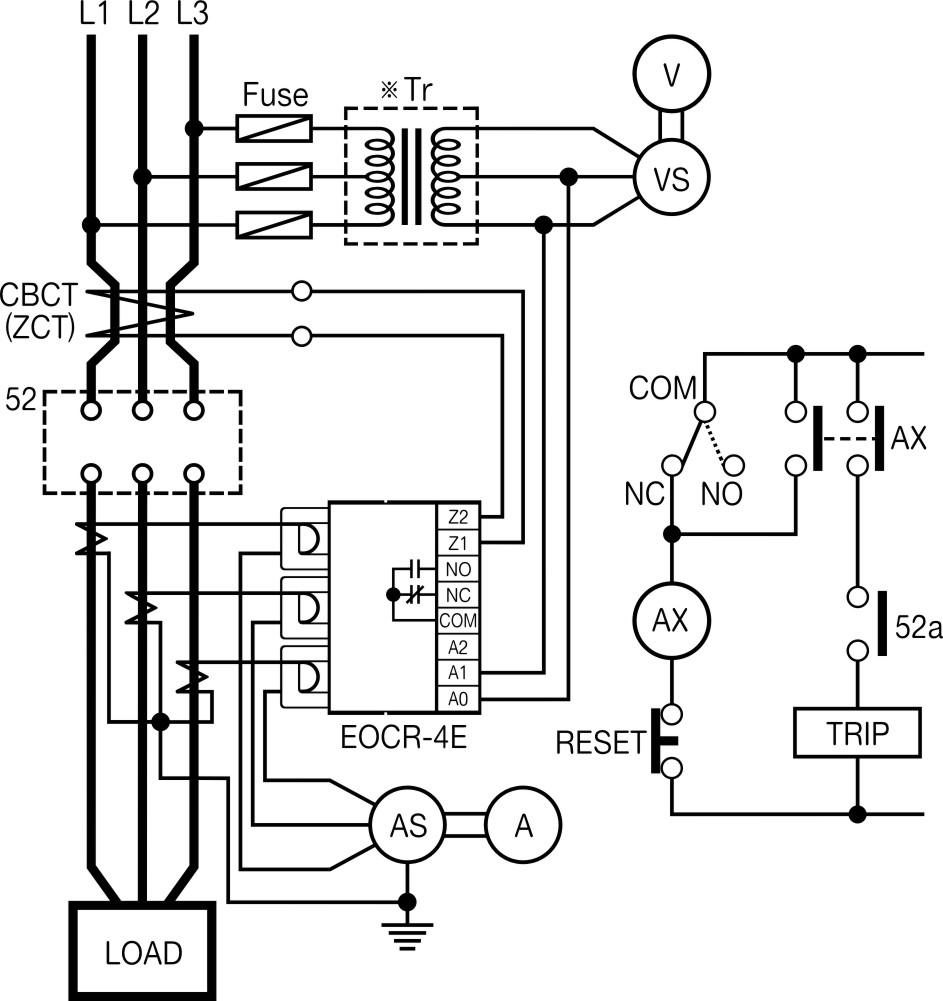

EOCR-4E参考接线

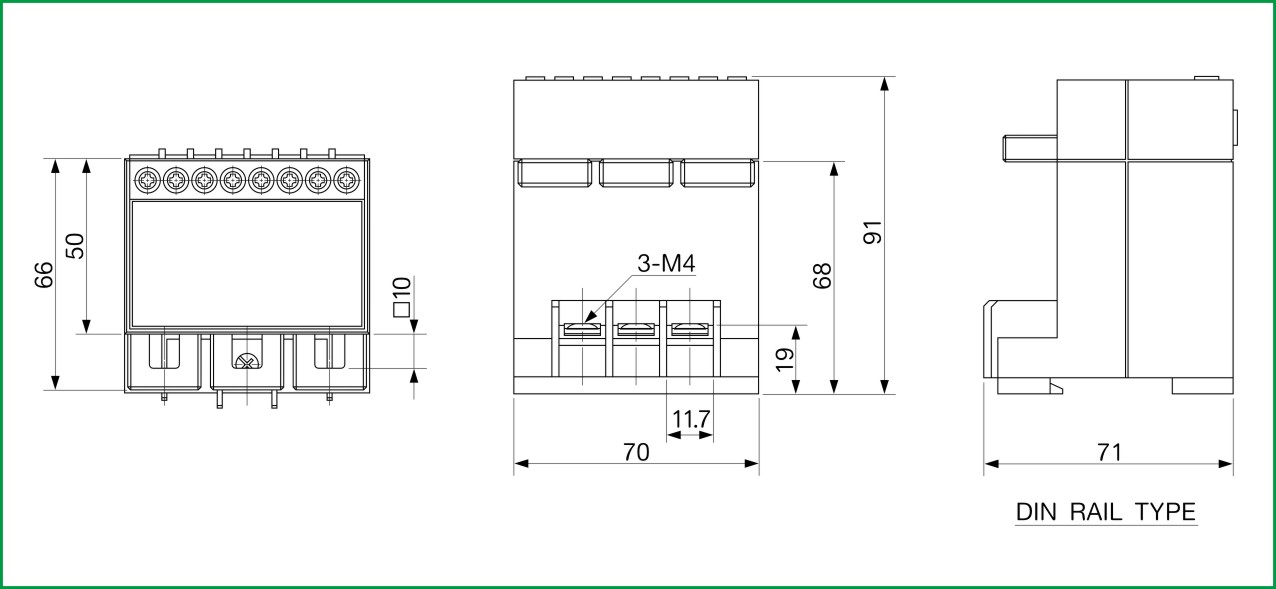

EOCR-4E外形尺寸






EOCR-4E产品订购
