交流(AC)电流经济型保护继电器

EOCR-3DE 概述

◆ 内置MCU(微处理控制器)
◆ 实时处理/高精确度
◆ 过电流保护范围:0.5~60A ^ 多种保护(使用外部CT时 1-960A)
◆ 欠电流保护范围:设定过电流以下
◆ 操作时间特性
◆ 定时限--0.5~60A (60A以上是 外部CT组合使用)
◆ 反时限--0.5~10A (11A以上是外部CT组合使用)
◆ 欠电流跳闸输出
◆ 欠电流输出与OC输出共有输出,
◆ AL输出(07-08)自动转换为欠电流(UC)专用输出触点
◆ 数字显示屏
◆ 三相电流自动循环显示:数字电流表(各相5秒间隔)/根据手动循环的1相固定管理功能
◆ 跳闸原因数字显示:简单故障,自诊断功能

◆ 最终跳闸原因确认功能:记录最后3次的跳闸原因及跳闸时电流确认功能
◆ 断电复转时也可确认
◆ 手动(即刻)/自动复位
◆ 故障保护功能(FS:ON)
◆ 自诊断功能:继电器接通电源,正常运转时的功能(通过设定选择)
◆ 35mm导轨安装,可适用于多种环境
◆ 适用于变频环境系统:20~400Hz


EOCR-3DE 保护功能

✔  过电流(定时限:0.5...30秒,反时限:1...30class)

✔  低电流(0.5...30秒)

✔  缺相(3秒内)

✔  反转(0.1...0.3)

✔  电流不平衡(8秒内)

✔  堵转(D-Time后)



EOCR-3DE 产品信息

主要信息

产品范围                                              EOCR


产品型号                                              EOCR-3DE


产品类型                                              多功能电动机保护继电器


继电器应用                                            过电流,In>OC设定值

                                                低电流,In<OC设定值

                                                堵转(起动中),In>OC设定值2...8倍

                                                堵转(运行中),In>OC设定值1.5...5倍

                                                反转

                                                电流不平衡,10...50%


电源类型                                                 AC


电源频率                                                 50...60HZ


本体电流保护范围                                    0.5...60A(定时限)

                                                               0.5...11A(反时限/热反时限)

                                                               超过本体范围使用3CT配使用,最大可保护至960A




电气/机械特性


额定电源电压 [Us                          24VAC/DC

                                                               100~240VAC/DC


辅助触点类型                                          1NC+1NO,OL

                                                              1NO,AL/UL/TO


额定绝缘电压 [Ui]                                  600 V AC 主回路 符合 CSA

                                                              600 V AC 主回路 符合 UL

                                                              690 V AC 主回路 符合 IEC 60947-4-1


安装方式                                                35mm导轨安装或螺钉固定


电磁兼容性                                              传导辐射 class A 符合 EN 55011

                                                               免于电磁干扰 10 V/m 符合 IEC 61000-4-3

                                                               静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

                                                               静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

                                                               免于快速瞬变 2 kV 符合 IEC 61000-4-4

                                                                冲击耐受电压 6 kV 符合 IEC 61000-4-5

                                                                高频传导干扰 10 V 符合 IEC 61000-4-6


约定发热电流 [Ith]                                    5A 适用信号回路


与继电器配合使用的熔丝                           5 A gG 适用 信号回路

                                                                 5 A BS 适用 信号回路


额定击耐受电压 [Uimp]                          6 kV


接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable
Signalling circuit : screw clamp te
rminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable


紧固扭矩                                信号回路 : 1.7 N.m 螺丝: M3.5


环境


符合标准                                   IEC 60255-6

                                                 IEC 60947


产品认证                                   CSA  UL  CE  CCC


防护措施                                    TH 符合 IEC 60068


IP 保护等级                                IP20 符合 VDE 0106

                                                  IP20 符合 IEC 60529


环境温度                                   -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                             -30...80 °C


工作海拔                                     2000m


抗冲击、震动性能                         抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                    抗震性能 4 gn IEC 60068-2-6


绝缘性能                                     2 kV 在…上 50 Hz 符合 IEC 60255-5


 质保期                                18个月



EOCR-3DE 接线示意

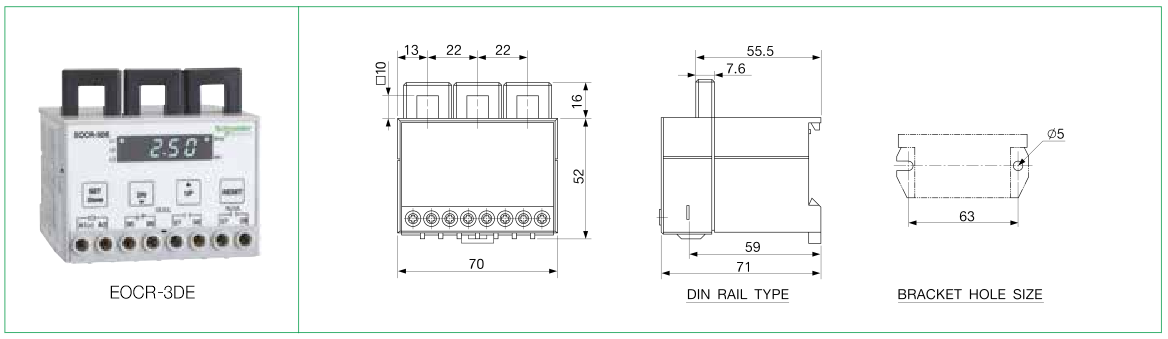

EOCR-3DE 外形尺寸

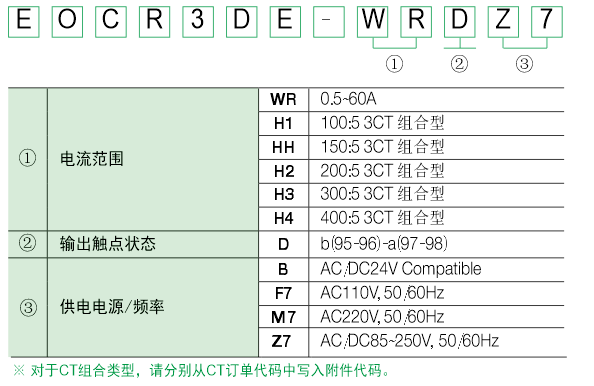

EOCR-3DE 产品订购
