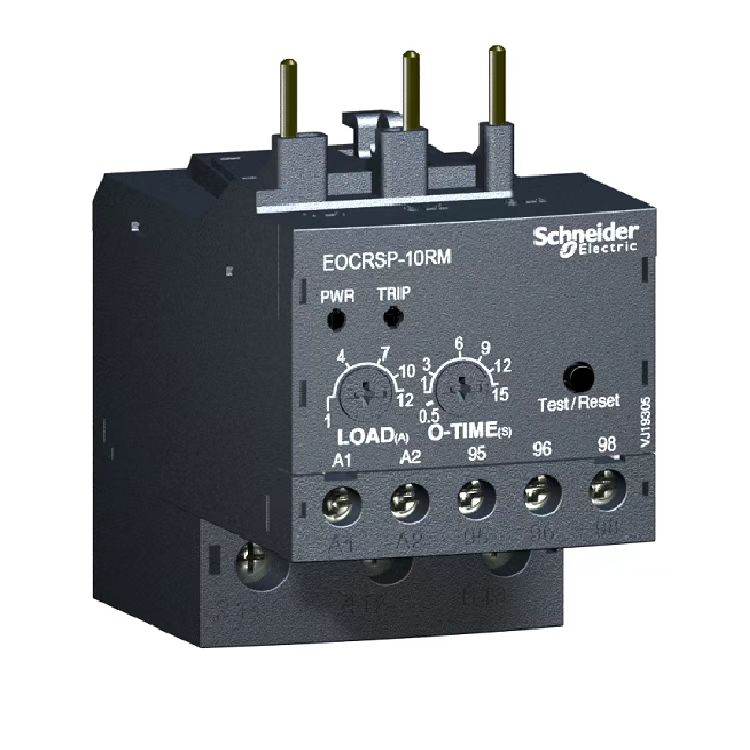

交流(AC)电流经济型保护继电器

EOCR-SP概述

√  内置MCU(微处理控制器)
√  与国内外所有电子接触器(MC)可直接连接
√  多种保护功能
√  可确认运行电流:红色LED
√  确认操作显示及操作原因的功能;红色/绿色LED
√  手动(即刻)/自动(远程)复位
√  超强环境适用性
√  超低功耗
√  无电压 释放功能(断电保护功能/故障安全操作)-N型
√  SP是单相/三相通用, SP1和SP2是三相专用



EOCR-SP保护功能

型号类型                        保护功能


    电流-时间特性

           时间设定
  过电流      缺相     堵转起动延时跳闸延时
SP
01,10,20

    ○

       △     △

      定时限

x

0.5-15秒

40

   ○
     △

      定时限

0.5-30秒

0.5-10秒

--EOCR-SP通过电流判断相位颠倒和转子锁定

--EOCR-SP40缺相保护时间为4秒(仅保护L1和L3相位缺失)



 EOCR-SP产品特性

主要信息

产品名称               EOCR-SP


产品类型                                       接插型电子式过电流继电器


继电器应用                                     缺相

                                                       堵转 I > 3 x I

                                                       设置过载 Imax > Isetting相位故障的灵敏度


额定电源电压 [Us]                            B:24VAC/DC

                                                        F:110VAC

                                                        M:220VAC


继电器设定范围                                 01:0.3~1.2A;

                                                         10:1~12A;

                                                          20:5~25A

                                                          40:8~40A


额定绝缘电压 [Ui]                            600 V AC 主回路 符合 CSA

                                                          600 V AC 主回路 符合 UL
                                                          690 V AC 主回路 符合 IEC 60947-4-1

补充息

电源频率                                     50...60 Hz


安装方式                                    35mm导轨安装或螺钉固定


磁兼容性                                          传导辐射 class A 符合 EN 55011

                                                        免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                                        静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                                       静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                                       免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                                       冲击耐受电压 6 kV 符合 IEC 61000-4-5

                                                       高频传导干扰 10 V 符合 IEC 61000-4-6


辅助触点类型                               SPDT(1C)


  • 约定发热电流 [Ith]         5A 适用信号回路


与继电器配合使用的熔丝                     5 A gG 适用 信号回路

                                                          5 A BS 适用 信号回路


额定冲击耐受电压 [Uimp]                 6 kV


时间范围                                            0.5...15 s - 控制类型 O-time


接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end


紧固扭矩             信号回路 : 1.7 N.m 螺丝: M3.5


环境

符合标准                                      IEC 60255-6

                                                    IEC 60947


防护措施                                      TH 符合 IEC 60068


IP 保护等级                                   IP20 符合 VDE 0106

                                                     IP20 符合 IEC 60529


环境温度                                     -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境                                      -30...80 °C温度


工作海拔               2000 m


抗冲击、震动性能                          抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                     抗震性能 4 gn IEC 60068-2-6


绝缘性能                                       2 kV 在…上 50 Hz 符合 IEC 60255-5



质保期                         18个月

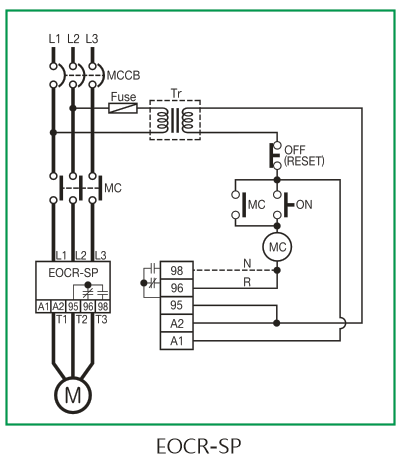

 EOCR-SP参考接线

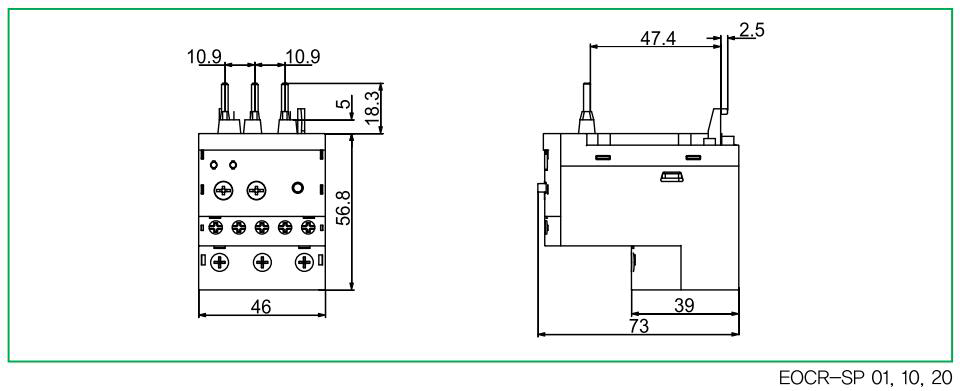

 EOCR-SP外形尺寸

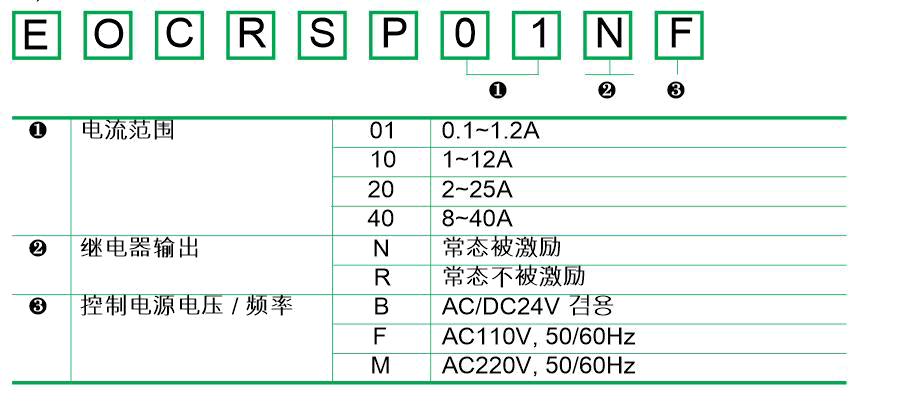

 EOCR-SP产品订购
