交流(AC)电流经济型保护继电器

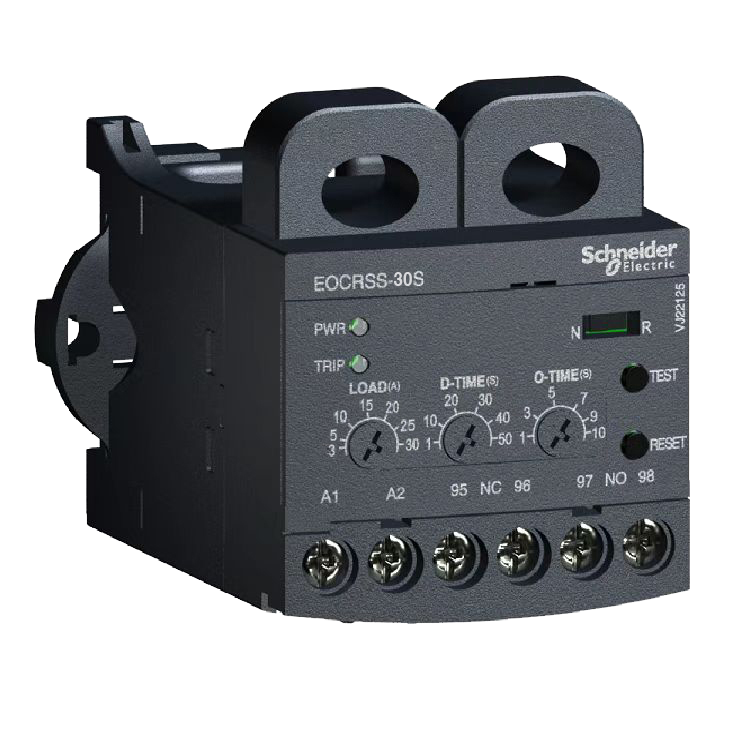

EOCR-SS概述

✔ 经济型电子式过电流保护继电器

  • 内置MCU微处理器,体积小型化

  • 自带电流互感器,支持穿线式测量,安装更便捷

  • 0.5~60A保护范围;定时限保护,脱扣时间随意调节

  • ✔  启动时间与过流动作时间单独设计,便于精确设定

  • ✔  LED二极管不同闪烁频率指示故障

  • ✔  RESET按键手动复位和断电复位方式

  • ✔  拨码开关设定掉电保护方式(N和R)

  • ✔  可用于单相电动机保护

  • ✔  可安装DIN导轨(35mm)或螺钉固定安装

  • ✔  CUL、CE、CCC、RoHS认证

EOCR-SS应用

  • ✔    起重,HVAC、辗磨、搅拌等堵转易发场合

  • ✔    风机,泵类等启动时间过长的应用

  • ✔ 频繁启动或周期性负载如传送


  • EOCR-SS保护功能

  • ✔   过电流(O-Time)

  • ✔ 缺相(O-Time)

  • ✔   堵转(O-Time+D-Time)


EOCR-SS产品信息

主要信息

产品名称                                         EOCR-SS


产品类型                                         电子式过电流继电器


继电器应用                                     锁定转子

                                                      机械阻塞 I > 3 x I

                                                       设置过载 Imax > Isetting相位故障的灵敏度


额定电源电压 [Us]                          S:24~240VAC/DC

                                                                 W:380~440VAC


继电器设定范围                               05:0.5~6A;

                                                       30:3-30A;

                                                       60:5-60A


额定绝缘电压 [Ui]                            600 V AC 主回路 符合 CSA

                                                        600 V AC 主回路 符合 UL
                                                        690 V AC 主回路 符合 IEC 60947-4-1

补充信息

电源频率                                           50...60 Hz


安装方式                                      35mm导轨安装或螺钉固定


脱扣阈值                                            05:0.5~6A;

  •                                                           30:3~30A;

  •                                                           60:5~60A


    电磁兼容性                                        传导辐射 class A 符合 EN 55011

  •                                                          免于电磁干扰 10 V/m 符合 IEC 61000-4-3

  •                                                          静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

  •                                                          静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

  •                                                          免于快速瞬变 2 kV 符合 IEC 61000-4-4

  •                                                          冲击耐受电压 6 kV 符合 IEC 61000-4-5

  •                                                         高频传导干扰 10 V 符合 IEC 61000-4-6


  • 辅助触点类型           1 NO + 1 NC


  • 约定发热电流 [Ith]                           5A 适用信号回路


与继电器配合使用的熔丝                   5 A gG 适用 信号回路

                                                         5 A BS 适用 信号回路


额定击耐受电压 [Uimp]                  6 kV


时间范围                  0.5...10 s - 控制类型 O-time

                                                           0.5...30 s - 控制类型 D-time


接线能力           信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm

 Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
 Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
 Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end


紧固扭矩              信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                         IEC 60255-6

                                                      IEC 60947


产品认证                                        CSA  UL  CE  CCC


防护措施                                        TH 符合 IEC 60068


IP 保护等级                                   IP20 符合 VDE 0106

                                                     IP20 符合 IEC 60529


环境温度                                       -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                                 -30...80 °C


工作海拔                                        2000 m


抗冲击、震动性                              抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                      抗震性能 4 gn IEC 60068-2-6


绝缘性能                 2 kV 在…上 50 Hz 符合 IEC 60255-5



质保期                                18个月


EOCR-SS参考接线

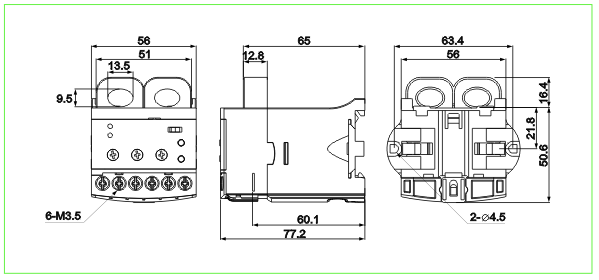

EOCR-SS外形尺寸

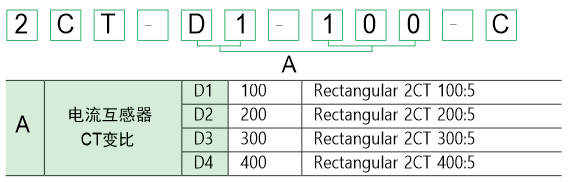

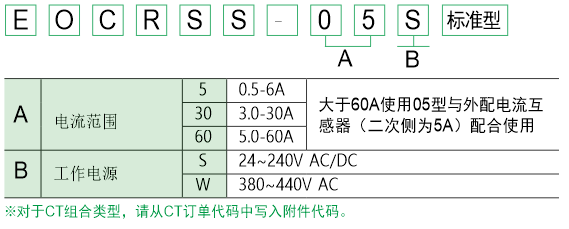

 EOCR-SS产品订购
