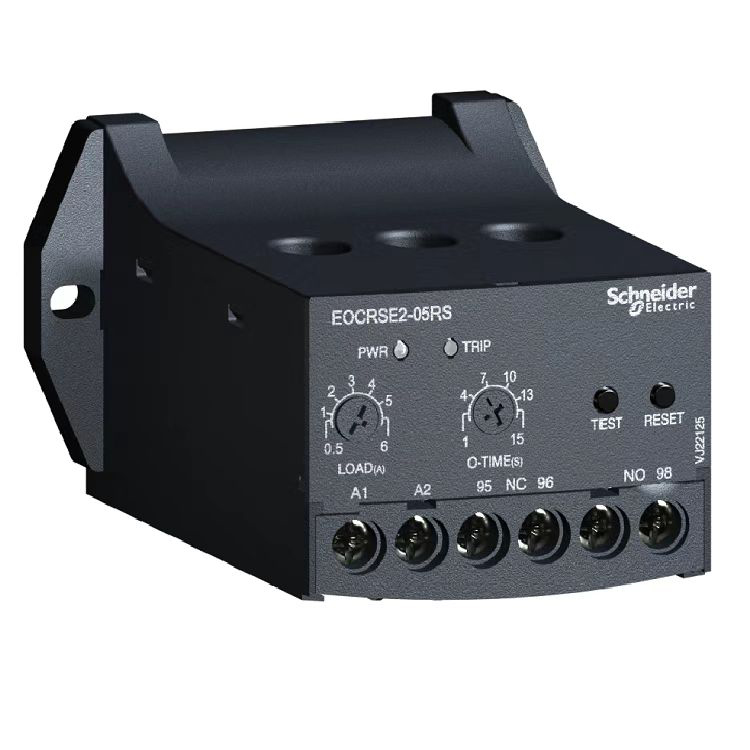

交流(AC)电流经济型保护继电器


EOCR-SE2概述

内置MCU微处理器,体积小型化

✔  自带电流互感器,贯穿型穿线方式,安装更便捷

✔  过电流/缺相/堵转保护功能

✔  启动时间与过流动作时间单独设计,便于精确设定

✔  手动复位(RESET)和断电复位

✔  适用于小型电动机线路保护

✔  性价比高

EOCR-SE2应用

✔ 数控机床钻头过载

✔ 压铸机电机超负载

✔ 起重机超重和低扭矩


EOCR-SE2保护功能

✔ 过电流(O-Time后动作)

    缺相(O-Time后动作)

✔ 堵转(O-Time动作


EOCR-SE2产品特性

主要信息

产品名称                                   EOCR-SE2


产品类型                                   经济型电子式过电流继电器


继电器应用                                缺相

                                                 堵转 I > 3 x I

                                                 设置过载 Imax > Isetting相位故障的灵敏度


额定电源电压 [Us]                     S:24~240VAC/DC

                                                 W:380~440VAC


继电器设定范围                          05:0.5~6A;

                                                  30:3~30A;

                                                  60:5~60A


额定绝缘电压 [Ui]                      600 V AC 主回路 符合 CSA

                                                 600 V AC 主回路 符合 UL
                                                 690 V AC 主回路 符合 IEC 60947-4-1

补充信息

电源频率                                    50...60 Hz


安装方式                                     35mm导轨安装或螺钉固定


脱扣阈值                                      05:0.5~6A;

  •                                                     30:3~30A;

  •                                                      60:5~60A


    电磁兼容性                                    传导辐射 class A 符合 EN 55011

  •                                                   免于电磁干扰 10 V/m 符合 IEC 61000-4-3

  •                                                       静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                                          静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                                          免于快速瞬变 2 kV 符合 IEC 61000-4-4

                                                          冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                                          高频传导干扰 10 V 符合 IEC 61000-4-6


  • 辅助触点类型                             1 NO + 1 NC


  • 约定发热电流 [Ith]                      5A 适用信号回路


与继电器配合使用的熔丝                 5 A gG 适用信号回路

                                                      5 A BS 适用信号回路


额定冲击耐受电压 [Uimp]               6 kV


时间范围                                          0.5...15 s - 控制类型 O-time


接线能力                                         信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm

 Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
 Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end

  Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
  Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end


紧固扭矩                                        信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                      IEC 60255-6

                                                    IEC 60947


产品认证                                     CSA  UL  CE  CCC


防护措施                                     TH 符合 IEC 60068


IP 保护等级                                IP20 符合 VDE 0106

                                                  IP20 符合 IEC 60529


环境温度                                    -25...60 °C不降容 符合 IEC 60947-4-1


贮存环境温度                              -30...80 °C


工作海拔                                    2000 m


抗冲击、震动性能                          抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                    抗震性能 4 gn IEC 60068-2-6


绝缘性能                                       2 kV 在…上 50 Hz 符合 IEC 60255-5


质保期                       18个月

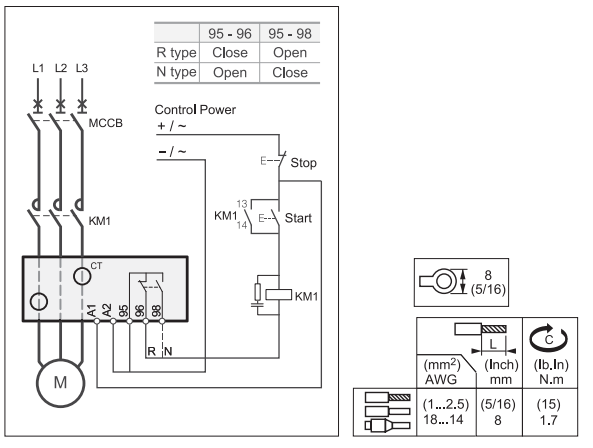

EOCR-SE2参考接线




EOCR-SE2外形尺寸

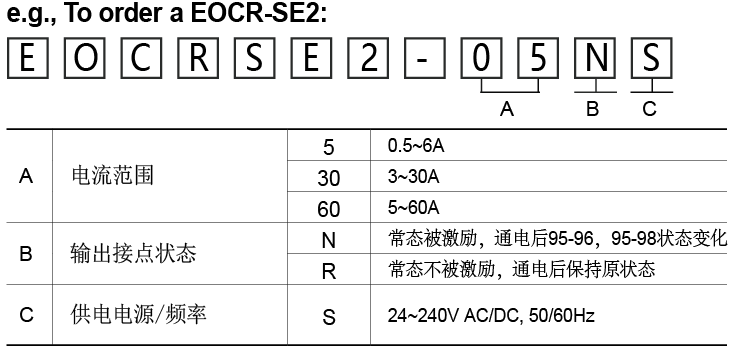

EOCR-SE2产品订购
