• EOCR-DSD保护功能

• ✔   过电流（Ot）

• ✔ 低电流（Ut）

• ✔   堵转：SC(Dt后0.5秒内)   JA(Jt)

• ✔ 缺相（PLt）

• ✔   反转（0.15秒内）

• ✔   电流不平衡（Ubt）

EOCR-DSD产品信息

主要信息

产品名称                                         EOCR-DSD

产品类型                                         电动机保护器

额定电源电压 [Us]                           U:100~240VAC/DC

继电器设定范围                               0.5~60A

额定绝缘电压 [Ui]                                    600 V AC 主回路 符合 CSA

                                                    600 V AC 主回路 符合 UL
                                                    690 V AC 主回路 符合 IEC 60947-4-1

补充信息

电源频率                                      50...60 Hz

安装方式                                      35mm导轨安装或螺钉固定

脱扣阈值                                      0.5-60A

• ---

  电磁兼容性                                   传导辐射 class A 符合 EN 55011

•                                                   免于电磁干扰 10 V/m 符合 IEC 61000-4-3

•                                                   静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

•                                                   静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

•                                                   免于快速瞬变 2 kV 符合 IEC 61000-4-4

•                                                   冲击耐受电压 6 kV 符合 IEC 61000-4-5

•                                                   高频传导干扰 10 V 符合 IEC 61000-4-6

• ---

  辅助触点类型                                1 NO + 1 NC


• ---

  约定发热电流 [Ith]                         5A 适用信号回路


与继电器配合使用的熔丝                   5 A gG 适用 信号回路

                                                    5 A BS 适用 信号回路

额定冲击耐受电压 [Uimp]                6 kV

时间范围                                        0.5...99 s - 控制类型 O-time

                                                    0.2...99 s - 控制类型 D-time

接线能力           信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm

 Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
 Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
 Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end

紧固扭矩                                        信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                        IEC 60255-6

                                                    IEC 60947

产品认证                                        CSA  UL  CE  CCC

防护措施                                        TH 符合 IEC 60068

IP 保护等级                                    IP20 符合 VDE 0106

                                                    IP20 符合 IEC 60529

环境温度                                       -25...60 °C 不降容 符合 IEC 60947-4-1

贮存环境温度                                 -30...80 °C

工作海拔                                        2000 m

抗冲击、震动性                               抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                    抗震性能 4 gn IEC 60068-2-6

绝缘性能                                        2 kV 在…上 50 Hz 符合 IEC 60255-5

质保期                                18个月

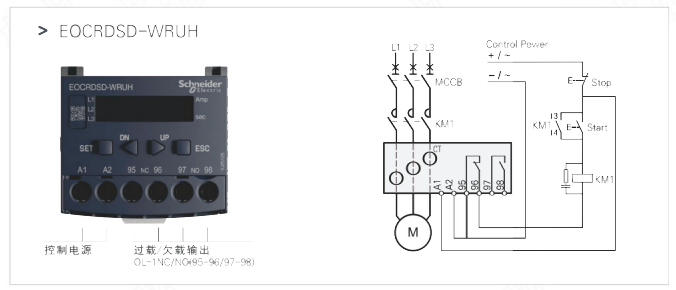

EOCR-DSD参考接线

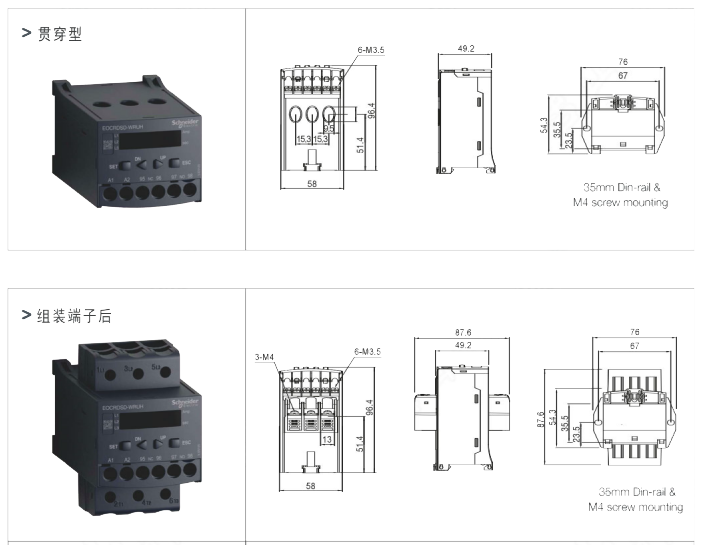

EOCR-DSD外形尺寸

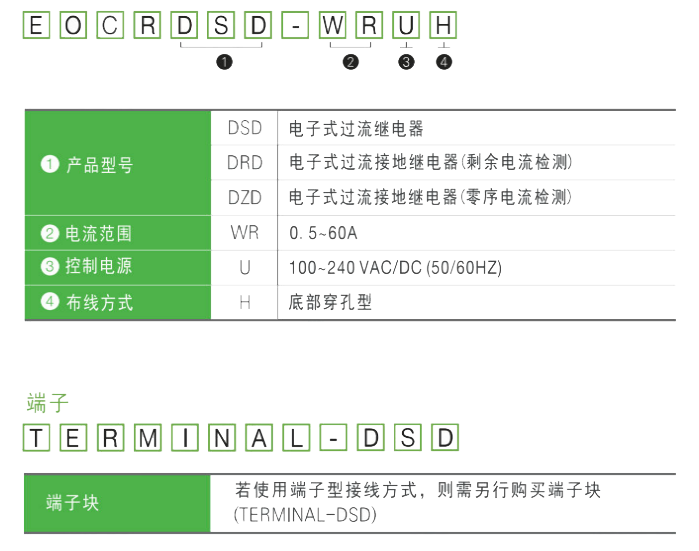

EOCR-DSD产品订购

EOCR-DSD 产品列表

缩图	类别	型号	电流范围	控制电压

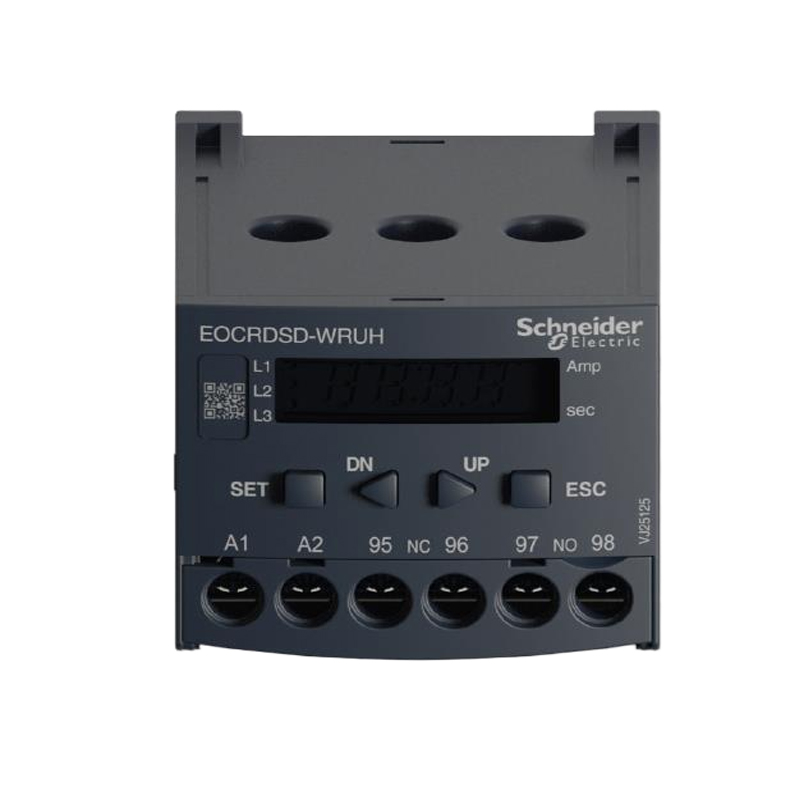

	贯穿型	EOCRDSD-WRUH	0.5~60A	AC/DC 100~240V

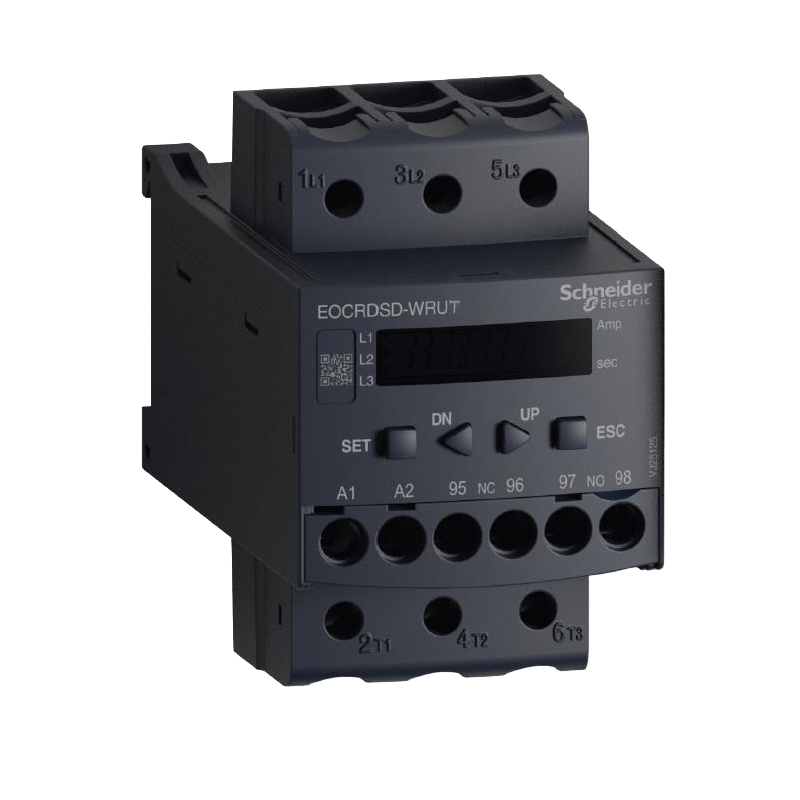

	端子型	EOCRDSD-WRUT
