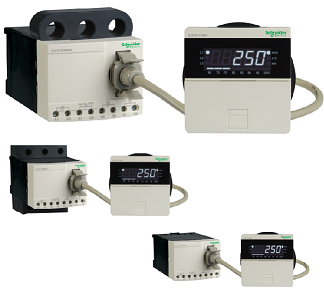

EOCR-FM2 概述 ◆ 内置MCU（微处理器控制单元）和ASIC（专业集成电路） ◆ 16位ADC数模转换和RMS电流有效值 ◆ 3CT集成组装，最大饱和电流值可达240A，外配CT最大保护电流可达3600A ◆ 保护功能：过电流、欠电流、反转、缺相、失速、电流不平衡及预报警 ◆ 附加功能：掉电保护、运行时间累计、记录最后三次故障原因及电流和多种复位方式选择 ◆ 强化监视功能：三相电流循环显示&跳闸原因显示 ◆ 定时限/反时限/过热反时限可选择 ◆ 限制再启动功能，可防止负载重复运行 ◆ 电流幅值棒可实时显示负载运行状况 ◆ 可适用于变频环境下20-400HZ ◆ 运用RoHS

EOCR-FM2 保护功能

◆  过电流（定时限：0.2...30秒，反时限：1...30class）

◆  低电流（OFF,1...10秒）

◆  缺相（OFF,0.5...5秒内）

◆  反转（0.15秒）

◆  电流不平衡（1...10秒）

◆  失速（D-Time后0.5秒）

◆  堵转（0.3...5秒）



EOCR-FM2 产品信息

主要信息

产品范围                                EOCR

---

产品型号                                EOCR-FM2

---

产品类型                                多功能电动机保护继电器

---

继电器应用                             过电流，In＞OC设定值

                                低电流，In＜OC设定值

                                堵转（起动中），In＞OC设定值2...8倍

                                堵转（运行中），In＞OC设定值1.5...5倍

                                反转

                                电流不平衡，10...50%

---

电源类型                                AC

---

电源频率                                50...60HZ

---

本体电流保护范围                   0.5...80A（定时限）

                                              0.5...32A（反时限/热反时限）

---



电气/机械特性

---

额定电源电压 [Us]            24VAC/DC

                                                 100...240VAC/DC

---

辅助触点类型                            1NC+1NO,OL

                                                 1NO,AL/UL/TO

---

额定绝缘电压 [Ui]                     600 V AC 主回路 符合 CSA

                                                 600 V AC 主回路 符合 UL
                                                 690 V AC 主回路 符合 IEC 60947-4-1

---

安装方式                                   35mm导轨安装或螺钉固定

---

电磁兼容性                                    传导辐射 class A 符合 EN 55011

                                         免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                          静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                         静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                         免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                          冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                          高频传导干扰 10 V 符合 IEC 61000-4-6

---

约定发热电流 [Ith]                          5A 适用信号回路

---

与继电器配合使用的熔丝                 5 A gG 适用 信号回路

                                                      5 A BS 适用 信号回路

---

额定冲击耐受电压 [Uimp]    6 kV

---

接线能力

                          信号回路 : lugs-ring terminals 接线片外径?: 7 mm
                         Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
                          Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
                          Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
                           Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end

---

紧固扭矩                      信号回路 : 1.7 N.m 螺丝: M3.5

---

环境

---

符合标准                                       IEC 60255-6

                                                       IEC 60947

---

产品认证                                          CSA  UL  CE  CCC

---

防护措施                                         TH 符合 IEC 60068

---

IP 保护等级                                     IP20 符合 VDE 0106

                                                    IP20 符合 IEC 60529

---

环境温度                                         -25...60 °C 不降容 符合 IEC 60947-4-1

---

贮存环境温度                                   -30...80 °C

---

工作海拔                                         2000 m

---

抗冲击、震动性能                          抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                  抗震性能 4 gn IEC 60068-2-6

---

绝缘性能                                       2 kV 在…上 50 Hz 符合 IEC 60255-5

---

 质保期                       18个月



EOCR-FM2 接线示意

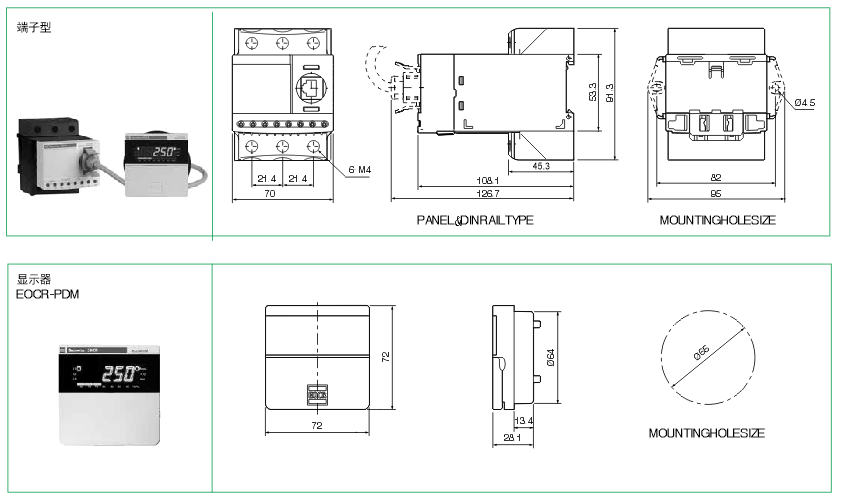

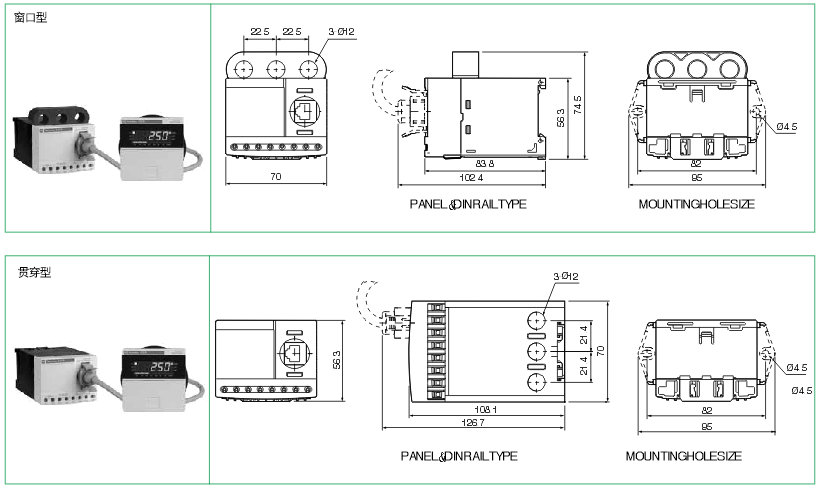

EOCR-FM2 外形尺寸

EOCR-FM2 产品订购

 请联系销售客服进行选型
