交流(AC)电流经济型保护继电器

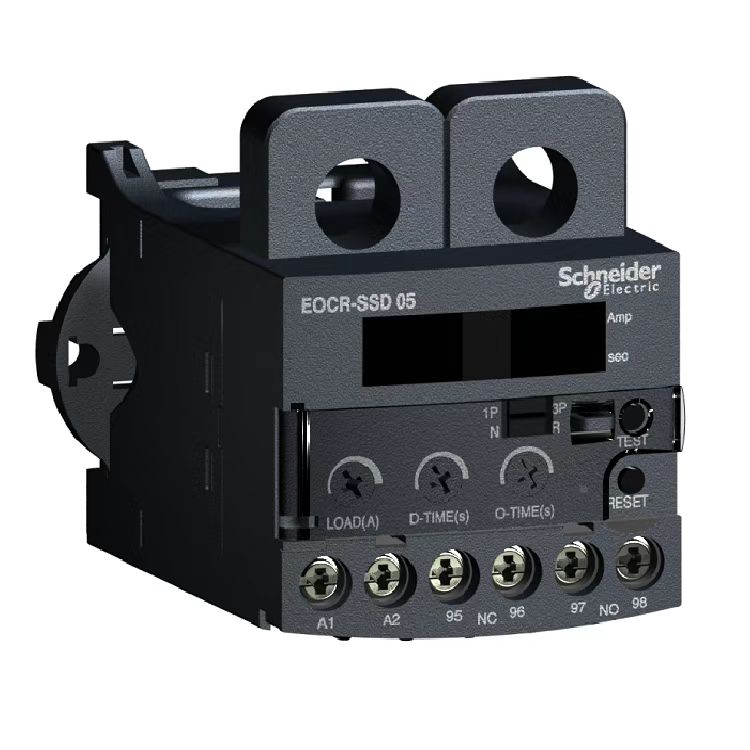

EOCRSSD 05.jpg

EOCR-SSD 概述

√ 紧凑型设计,可在狭小空间安装使用
√  通过前面部LED显示屏,精确的显示运转电流(L1和L3中显示高的电流值)
√  跳闸时,LED显示屏中显示原因
√  正确的缺相保护(3秒)
√  便利的负载类型选择:根据拨码开关选择的单相(IP)或三相(3P)

√  变频器环境:20~200Hz
√  可选择触点输出:N和R型可选择
√  DIN导轨安装和面板安装通用,安装简单

EOCR-SSD 保护功能

✔ 过电流(O-Time)

✔  缺相(3秒内)

✔  堵转(D-Time后)


EOCR-SSD 产品信息

主要信息

产品名称                                         EOCR-SSD


产品类型                                         数字型电子过电流继电器


继电器应用                                     锁定转子

                                                      机械阻塞 I > 3 x I

                                                       设置过载 Imax > Isetting相位故障的灵敏度


额定电源电压 [Us]                          S:24~240VAC/DC

                                                                 W:380~440VAC


继电器设定范围                               05:0.5~6A;

                                                       30:3-30A;

                                                       60:5-60A


额定绝缘电压 [Ui]                            600 V AC 主回路 符合 CSA

                                                        600 V AC 主回路 符合 UL
                                                        690 V AC 主回路 符合 IEC 60947-4-1

补充信息

电源频率                                           50...60 Hz


安装方式                                            35mm导轨安装或螺钉固定


脱扣阈值                                             05:0.5~6A;

  •                                                            30:3~30A;

  •                                                            60:10~60A


    电磁兼容性                                          传导辐射 class A 符合 EN 55011

                                                               免于电磁干扰 10 V/m 符合 IEC 61000-4-3

  •                                                            静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

                                                               静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

  •                                                            免于快速瞬变 2 kV 符合 IEC 61000-4-4

  •                                                            冲击耐受电压 6 kV 符合 IEC 61000-4-5

  •                                                             高频传导干扰 10 V 符合 IEC 61000-4-6


  • 辅助触点类型                                        1 NO + 1 NC


    约定发热电流 [Ith]                                5A 适用信号回路


与继电器配合使用的熔丝                         5 A gG 适用 信号回路

                                                              5 A BS 适用 信号回路


额定击耐受电压 [Uimp]                      6 kV


时间范围                                                0.5...10 s - 控制类型 O-time

                                                              0.5...30 s - 控制类型 D-time


接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end

 Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end


紧固扭矩                                       信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                       IEC 60255-6

                                                     IEC 60947


产品认证                                       CSA  UL  CE  CCC


防护措施                                       TH 符合 IEC 60068


IP 保护等级                                    IP20 符合 VDE 0106

                                                       IP20 符合 IEC 60529


环境温度                                         -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度         -30...80 °C


工作海拔                                          2000 m


抗冲击、震动性能                           抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                     抗震性能 4 gn IEC 60068-2-6


绝缘性能                                        2 kV 在…上 50 Hz 符合 IEC 60255-5



质保期                                18个月

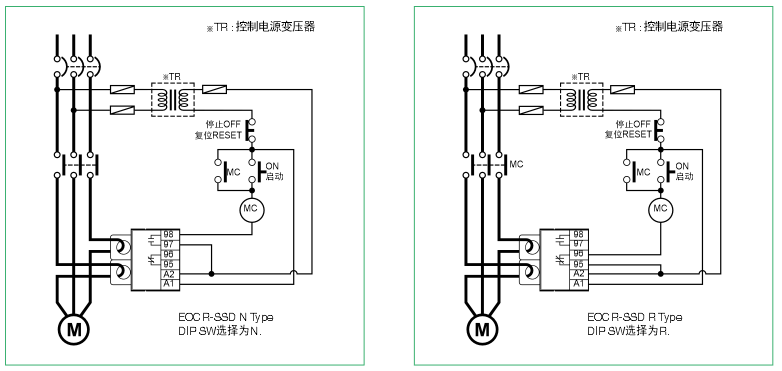

EOCR-SSD 参考接线

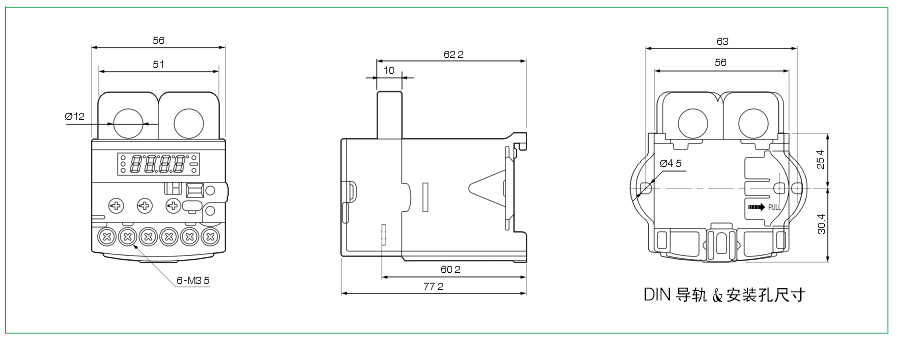

EOCR-SSD 外形尺寸

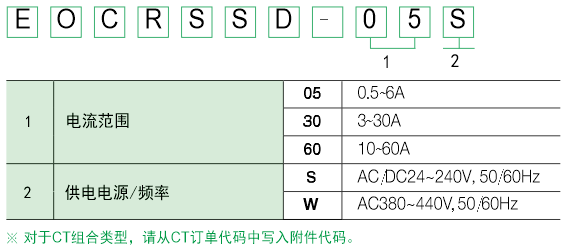

EOCR-SSD 产品订购





EOCR-SSD 产品列表

缩图类别
型号电流范围
控制电压

EOCRSSD 05.png


EOCR-SSD

EOCRSSD-05S

0.5~6AAC/DC 24~240V

EOCRSSD-30S

5~30A

EOCRSSD-60S

10~60A
