交流(AC)电流经济型保护继电器

EOCR-i3DM 概述

◆ 内置MCU(微处理器控制单元)
◆ 实时监测/高精度
◆ 保护功能:过电流、欠电流、反转、缺相、失速、电流不平衡及预报警
◆ 附加功能:掉电保护、运行时间累计、记录最后三次故障原因及电流和多种复位方式选择
◆ 强化监视功能:三相电流循环显示&跳闸原因显示
◆ 定时限/反时限/过热反时限可选择
◆ 电流幅值棒可实时显示负载运行状况
◆ 采用RoHS

◆ 通讯方式:Modbus RS-485



EOCR-i3DM 保护功能

◆  过电流(定时限:0.2...30秒,反时限:1...30class)

◆  低电流(OFF,1...10秒)

◆  缺相(OFF,0.5...5秒内)

◆  反转(0.15秒)

◆  电流不平衡(1...10秒)

◆  失速(D-Time后0.5秒)

◆  堵转(0.3...5秒)



EOCR-i3DM 产品信息

主要信息

产品范围                                EOCR


产品型号                                EOCR-i3DM


产品类型                                多功能电动机保护继电器


继电器应用                             过电流,In>OC设定值

                                低电流,In<OC设定值

                                堵转(起动中),In>OC设定值2...8倍

                                堵转(运行中),In>OC设定值1.5...5倍

                                反转

                                电流不平衡,10...50%


电源类型                                 AC


电源频率                                  50...60HZ


本体电流保护范围                     0.5...80A(定时限)

                                                 0.5...32A反时限/热反时限




电气/机械特性


额定电源电压 [Us                 24VAC/DC

                                                   100...240VAC/DC


辅助触点类型                          1NC+1NO,OL

                                            1NO,AL/UL/TO


额定绝缘电压 [Ui]                    600 V AC 主回路 符合 CSA

                                                    600 V AC 主回路 符合 UL

                                                    690 V AC 主回路 符合 IEC 60947-4-1


安装方式                                        35mm导轨安装或螺钉固定


电磁兼容性                                    传导辐射 class A 符合 EN 55011

                                        免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                        静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                        静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                        免于快速瞬变 2 kV 符合 IEC 61000-4-4

                                        冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                        高频传导干扰 10 V 符合 IEC 61000-4-6


约定发热电流 [Ith]                         5A 适用信号回路


与继电器配合使用的熔丝                5 A gG 适用 信号回路

                                                      5 A BS 适用 信号回路


额定击耐受电压 [Uimp]         6 kV


接线能力                                       信号回路 : lugs-ring terminals 接线片外径?: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end


紧固扭矩                                   信号回路 : 1.7 N.m 螺丝: M3.5


环境


符合标准                                     IEC 60255-6

                                                   IEC 60947


产品认证                                     CSA  UL  CE  CCC


防护措施                                     TH 符合 IEC 60068


IP 保护等级                                IP20 符合 VDE 0106

                                               IP20 符合 IEC 60529


境温度                                   -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                             -30...80 °C


工作海拔                                   2000 m


抗冲击、震动性能                     抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                抗震性能 4 gn IEC 60068-2-6


绝缘性能                                  2 kV 在…上 50 Hz 符合 IEC 60255-5


质保期                    18个月

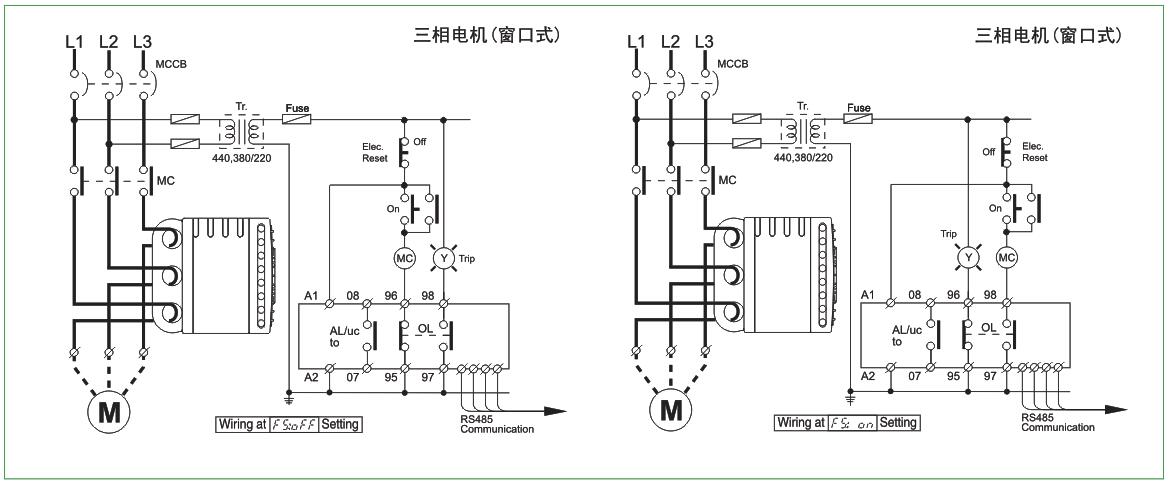

EOCR-i3DM 接线示意



EOCR-i3DM 外形尺寸

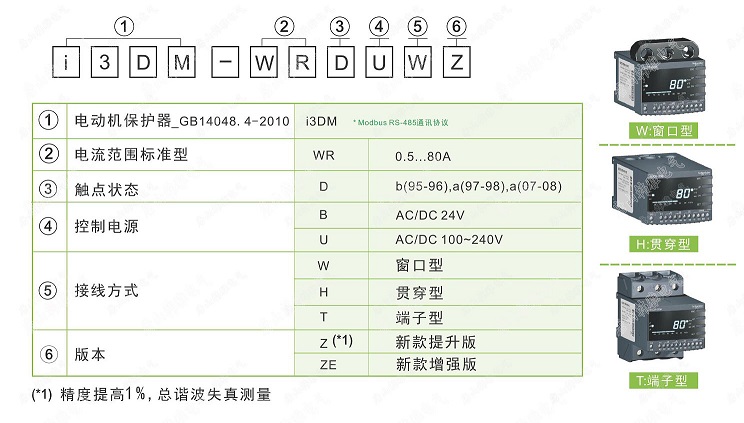

EOCR-i3DM 产品订购

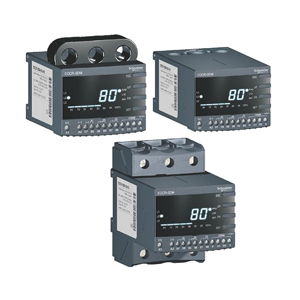

EOCR-i3DM 产品列表

缩图类别
型号控制电压


窗口型

EOCR-i3DM

EOCRi3DM-WRDUWZ

EOCRi3DM-WRDUW(停产)

AC/DC 100-240V

EOCRi3DM-WRDBWZ

EOCRi3DM-WRDBW(停产)

AC/DC 24V


贯穿型

EOCRi3DM-WRDUHZ

EOCRi3DM-WRDUH(停产)

AC/DC 100-240V

EOCRi3DM-WRDBHZ

EOCRi3DM-WRDBH(停产)

AC/DC 24V


端子型

EOCRi3DM-WRDUTZ

EOCRi3DM-WRDUT(停产)

AC/DC 100-240V

EOCRi3DM-WRDBTZ

EOCRi3DM-WRDBHT(停产)

AC/DC 24V
