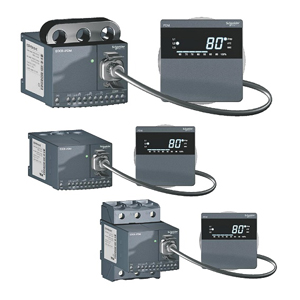

EOCR-iFDM 概述 ◆ 内置MCU（微处理器控制单元） ◆ 实时监测/高精度 ◆ 保护功能：过电流、欠电流、反转、缺相、失速、电流不平衡及预报警 ◆ 附加功能：掉电保护、运行时间累计、记录最后三次故障原因及电流和多种复位方式选择 ◆ 强化监视功能：三相电流循环显示&跳闸原因显示 ◆ 定时限/反时限/过热反时限可选择 ◆ 电流幅值棒可实时显示负载运行状况 ◆ 通讯方式：Modbus RS-485 ◆ 采用RoHS

EOCR-iFDM 保护功能

◆  过电流（定时限：0.2...30秒，反时限：1...30class）

◆  低电流（OFF,1...10秒）

◆  缺相（OFF,0.5...5秒内）

◆  反转（0.15秒）

◆  电流不平衡（1...10秒）

◆  失速（D-Time后0.5秒）

◆  堵转（0.3...5秒）



EOCR-iFDM 产品信息

主要信息

产品范围                                EOCR

---

产品型号                                EOCR-iFDM

---

产品类型                                多功能电动机保护继电器

---

继电器应用                             过电流，In＞OC设定值

                                低电流，In＜OC设定值

                                堵转（起动中），In＞OC设定值2...8倍

                                堵转（运行中），In＞OC设定值1.5...5倍

                                反转

                                电流不平衡，10...50%

---

电源类型                                 AC

---

电源频率                                  50...60HZ

---

本体电流保护范围                     0.5...80A（定时限）

                                                 0.5...32A（反时限/热反时限）

---



电气/机械特性

---

额定电源电压 [Us]                        24VAC/DC

                                                   100...240VAC/DC

---

辅助触点类型                          1NC+1NO,OL

                                                   1NO,AL/UL/TO

---

额定绝缘电压 [Ui]                         600 V AC 主回路 符合 CSA

                                                    600 V AC 主回路 符合 UL

                                                    690 V AC 主回路 符合 IEC 60947-4-1

---

安装方式                                      35mm导轨安装或螺钉固定

---

电磁兼容性                                    传导辐射 class A 符合 EN 55011

                                        免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                        静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                        静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                        免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                        冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                        高频传导干扰 10 V 符合 IEC 61000-4-6

---

约定发热电流 [Ith]                        5A 适用信号回路

---

与继电器配合使用的熔丝                5 A gG 适用 信号回路

                                                      5 A BS 适用 信号回路

---

额定冲击耐受电压 [Uimp]             6 kV

---

接线能力                                          信号回路 : lugs-ring terminals 接线片外径?: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end

---

紧固扭矩                                      信号回路 : 1.7 N.m 螺丝: M3.5

---

环境

---

符合标准                                     IEC 60255-6

                                                   IEC 60947

---

产品认证                                     CSA  UL  CE  CCC

---

防护措施                                    TH 符合 IEC 60068

---

IP 保护等级                              IP20 符合 VDE 0106

                                               IP20 符合 IEC 60529

---

环境温度                                 -25...60 °C 不降容 符合 IEC 60947-4-1

---

贮存环境温度                          -30...80 °C

---

工作海拔                                 2000 m

---

抗冲击、震动性能                    抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                              抗震性能 4 gn IEC 60068-2-6

---

绝缘性能                                2 kV 在…上 50 Hz 符合 IEC 60255-5

---

质保期                    18个月

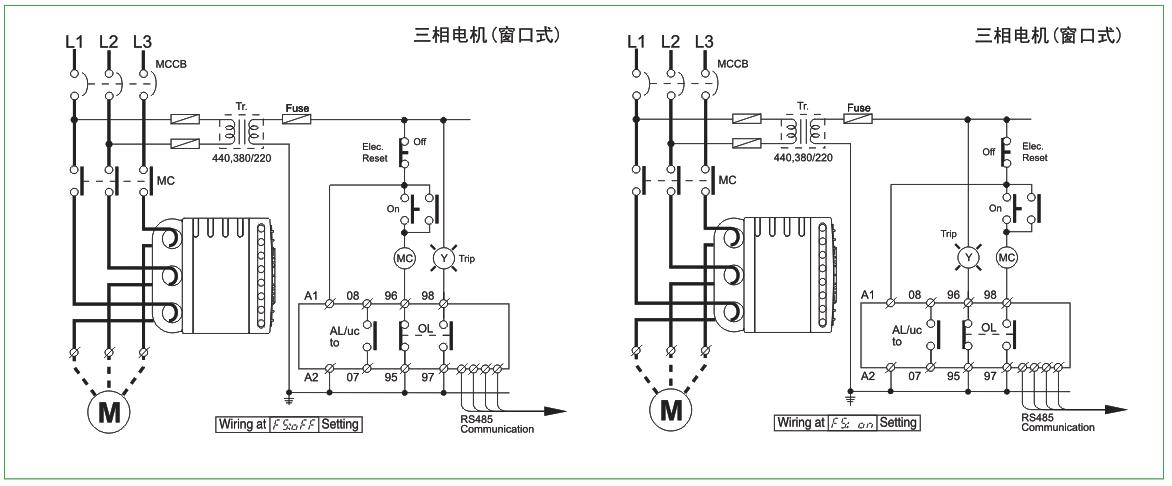

EOCR-iFDM 接线示意

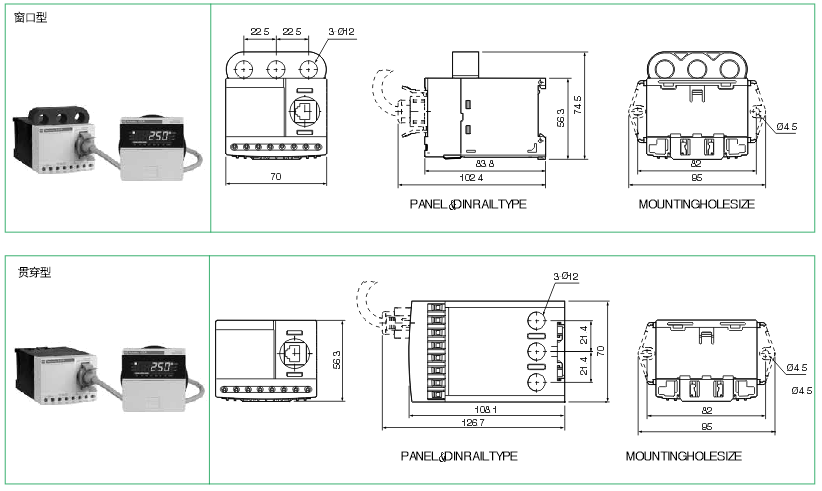

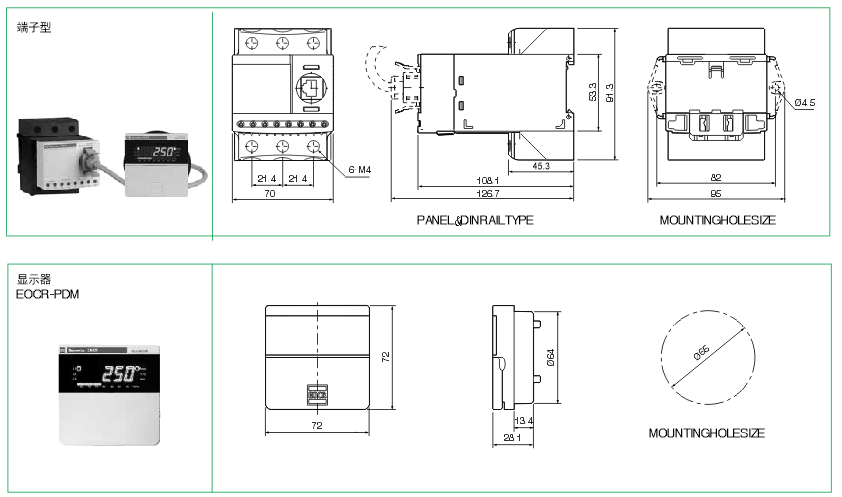

EOCR-iFDM 外形尺寸

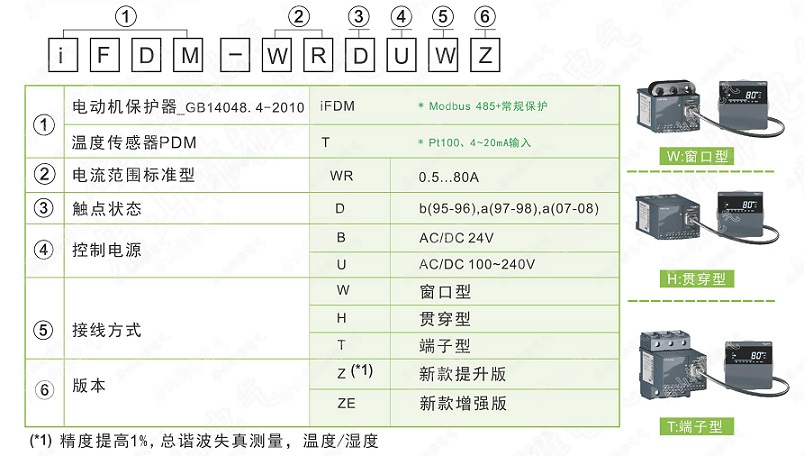

EOCR-iFDM产品订购

EOCR-iFDM 产品列表

缩图	类别	型号	控制电压
窗口型	EOCR-iFDM	EOCRiFDM-WRDUWZ EOCRiFDMT-WRDUWZ EOCRiFDM-WRDUW(停产)	AC/DC 100-240V
		EOCRiFDM-WRDBWZ EOCRiFDMT-WRDBWZ EOCRiFDM-WRDBW(停产)	AC/DC 24V
贯穿型		EOCRiFDM-WRDUHZ EOCRiFDMT-WRDUHZ EOCRiFDM-WRDUH(停产)	AC/DC 100-240V
		EOCRiFDM-WRDBHZ EOCRiFDMT-WRDBHZ EOCRiFDM-WRDBH(停产)	AC/DC 24V
端子型		EOCRiFDM-WRDUTZ EOCRiFDMT-WRDUTZ EOCRiFDM-WRDUT(停产)	AC/DC 100-240V
		EOCRiFDM-WRDBTZ EOCRiFDMT-WRDBTZ EOCRiFDM-WRDBHT(停产)	AC/DC 24V
