交流(AC)电流经济型保护继电器

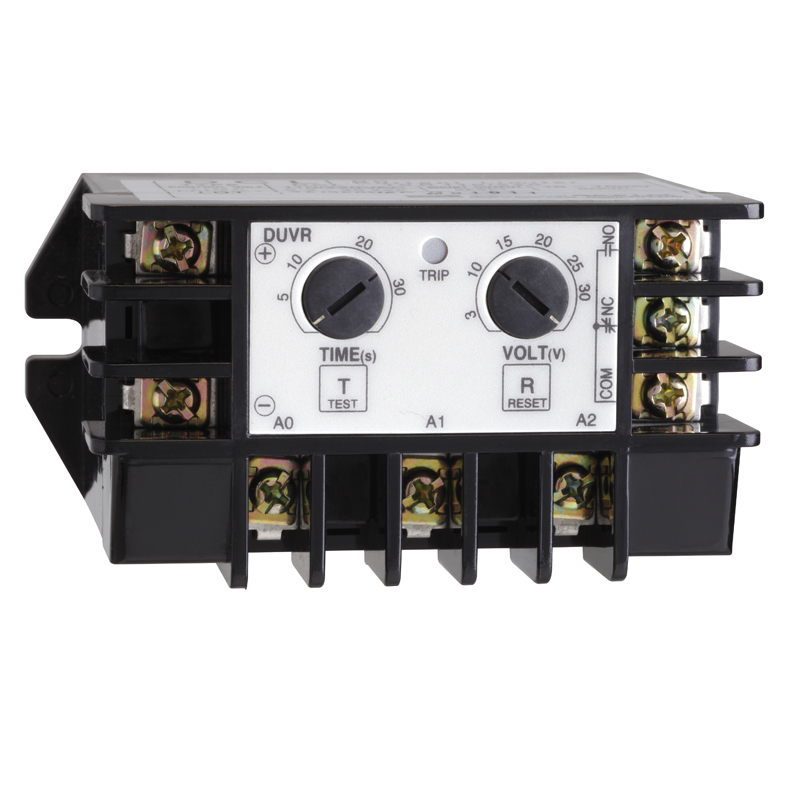

DUVR 概述

√ 超小型
√ 定时限特性
√ 动作状态确认功能(LED)
√ 保有电压计功能,可确认实时电压计及精密设定
√ 为防止一般工业机械的异常电压骤降引起各种灾害的静态型直流过电压继电器

DUVR 应用

直流电动机

直流设备保护
使用直流电压的地方都合适


DUVR 保护功能

 直流低电压脱脱扣时间             U-Time


DUVR 技术参数

基本项目


产品范围                            EOCR


产品名称                            DUVR


产品用途                            电压保护继电器


保护型过电压                     Vm过电压设置


电源类型                            DC


电源频率                            50…60 Hz


保护范围                          30:3…30 V       110:10…110 VDC    220:20…220 VDC




电气及机械特性


 [Us] 额定供电电压           110/220 V AC(50/60HZ)


包装方式                                纸盒


输出触点                              1 NC/NO


[ Ue ]正常运行电压              电源电路  220 V DC 50...60 Hz IEC 60947-4-1


[Uimp]正击脉冲电压            6 kV IEC 60947-4-1


复位方式                                手动、断电、自动


脱扣时间                              O-Time : 0.2...30 s


显示方式                              LED(1个)


功耗                                    2W


Tightening torque              1.7 N.m for control circuit - lug-clamp, cable - 7 mm head


长度                                    47mm


宽度                                     92mm


高度                                    65mm


重量                                    0.122kg



使用环境


标准                                     IEC 60947-4-1


IP等级                                 IP20 IEC 60529


使用温度                              -20...60 °C IEC 60947-4-1


存储温度                              -30...80 °C


海拔                                      2000 m


阻燃性                                  650 °C IEC 60695-2-12     960 °C UL 94


耐冲击性                              15 gn for 11 ms IEC 60068-2-7


耐震性                                  4 gn 판넬 취부 IEC 60068-2-6


내서지                                 6 kV IEC 61000-4-5


[Ith]连续通电电流                 5A


容许电流                              5A  250VAC

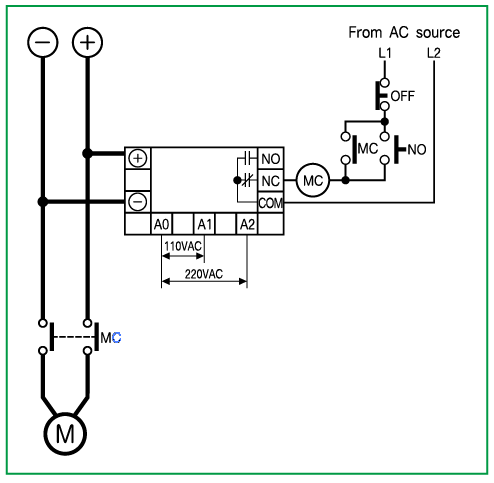

DUVR 接线图

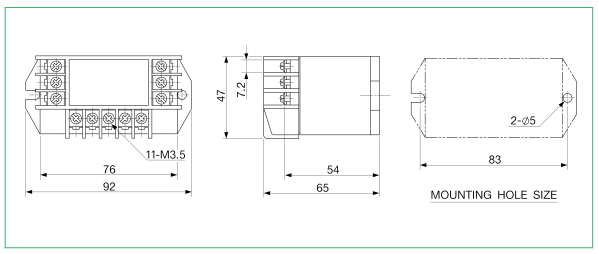

DUVR 外形尺寸

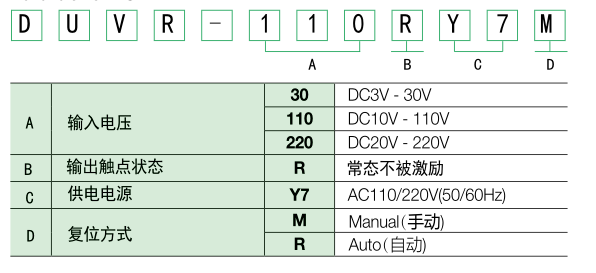

DUVR 选型表
