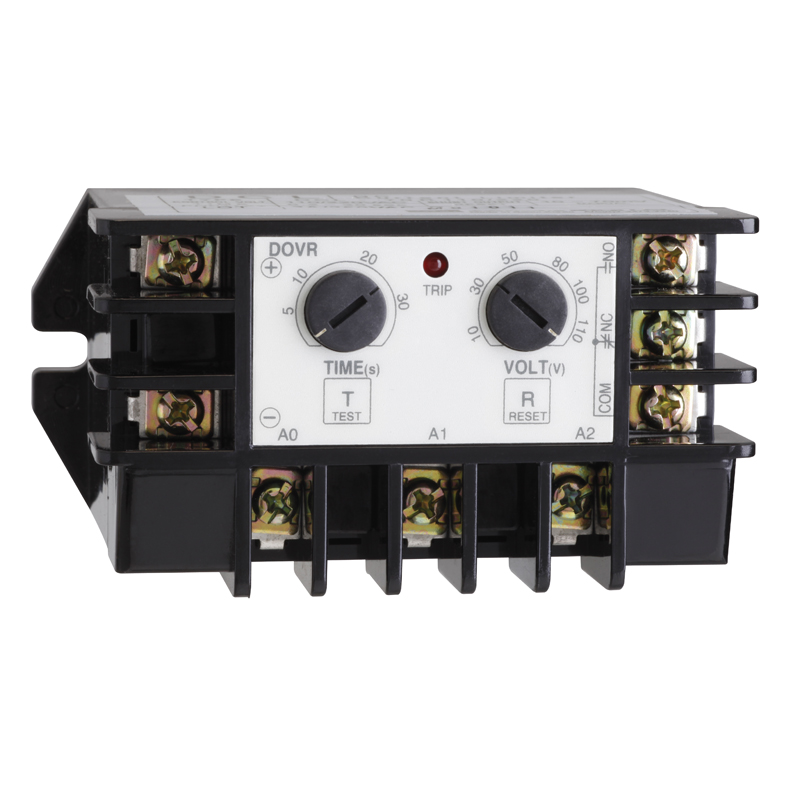

DOVR 概述 √ 超小型 √ 定时限特性 √ 动作状态确认功能（LED) √ 保有电压计功能，可确认实时电压计及精密设定 √ 为防止一般工业机械的异常过电压引起各种灾害的静态型直流过电压继电器

DOVR 应用

直流电动机
直流设备保护
使用直流电压的地方都适用

DOVR 保护功能

 直流过电压脱脱扣时间             O-Time

DOVR 技术参数

基本项目

---

产品范围                            EOCR

---

产品名称                            DOVR

---

产品用途                            电压保护继电器

---

保护型过电压                     Vm过电压设置

---

电源类型                            DC

---

电源频率                            50…60 Hz

---

保护范围                              10：1…10 VDC     30：3…30 V       110:20…220 VDC    220：20…220 VDC

---



电气及机械特性

---

 [Us] 额定供电电压           110/220 V AC

---

包装方式                                纸盒

---

输出触点                              1 C/O (OL)

---

[ Ue ]正常运行电压              电源电路  220 V DC 50...60 Hz IEC 60947-4-1

---

[Uimp]正击脉冲电压            6 kV IEC 60947-4-1

---

复位方式                            手动、断电、自动

---

脱扣时间                               O-Time : 0.2...30 s

---

显示方式                               LED（1个）

---

功耗                                      2W

---

Tightening torque              1.7 N.m for control circuit - lug-clamp, cable - 7 mm head

---

长度                                        47mm

---

宽度                                     92mm

---

高度                                         65mm

---

重量                                          0.122

---

使用环境

---

标准                                     IEC 60947-4-1

---

IP等级                                  IP20 IEC 60529

---

使用温度                               -20...60 °C IEC 60947-4-1

---

存储温度                               -30...80 °C

---

海拔                                       2000 m

---

阻燃性                                      650 °C IEC 60695-2-12     960 °C UL 94

---

耐冲击性                                  15 gn for 11 ms IEC 60068-2-7

---

耐震性                                      4 gn 판넬 취부 IEC 60068-2-6

---

내서지                                         6 kV IEC 61000-4-5

---

[Ith]连续通电电流                        5A

---

容许电流                                      125 V, 5 A AC

---

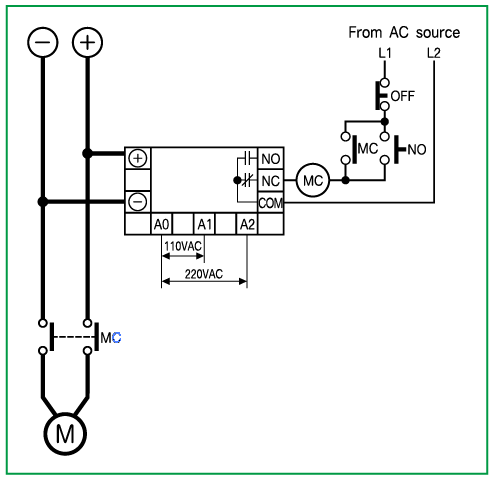

DOVR 接线图

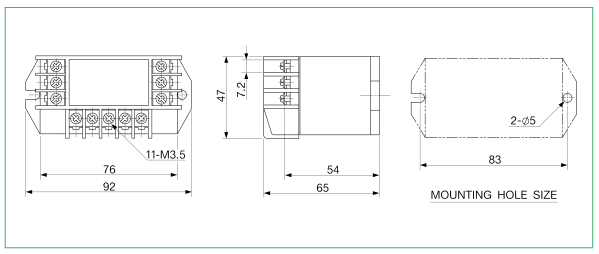

DOVR 外形尺寸

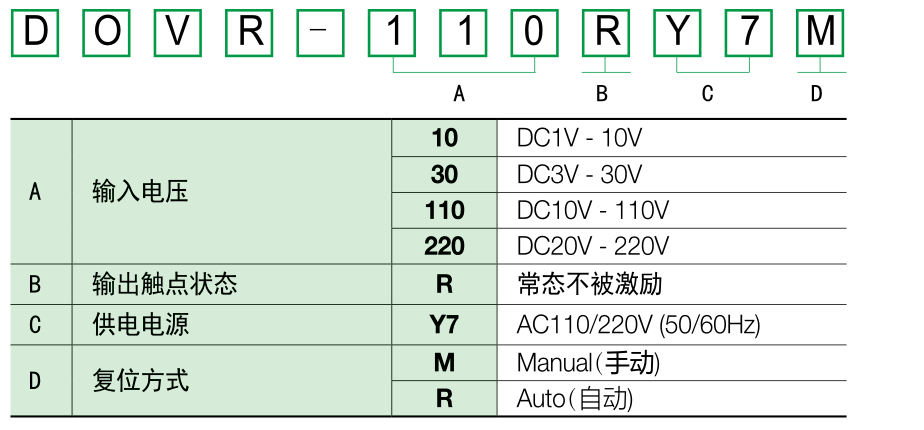

DOVR 选型表
