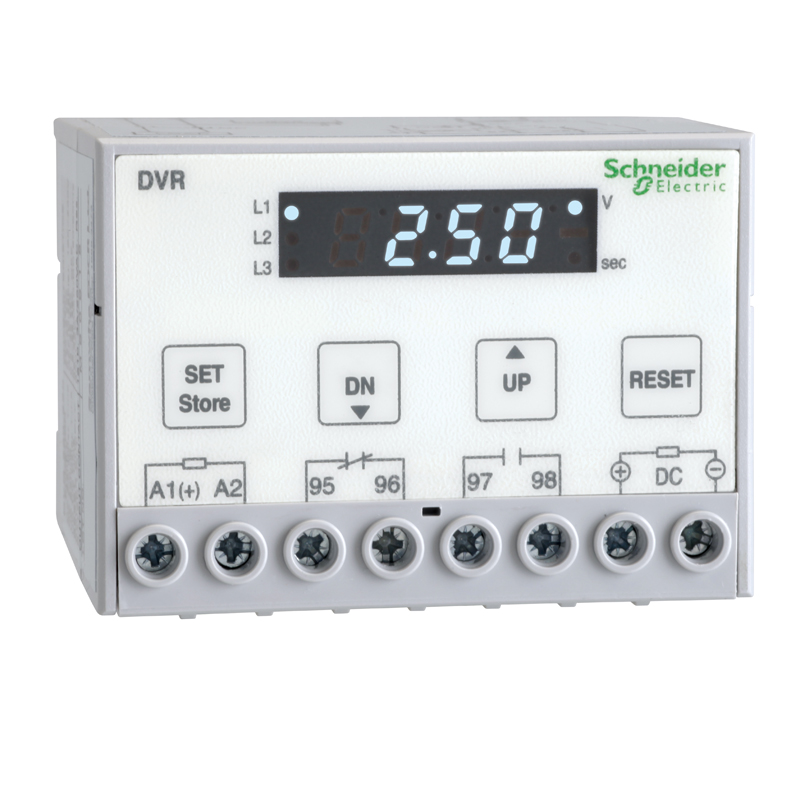

DVR 概述           √  微小型设计，内置MCU（微型控制单元）           √  实时监测/高精度           √  DC电动机/DC设备过/欠电压保护          √  线电压显示功能          √  数字型设定和运行指示          √  最后三次故障记录          √  自动复位/复位时间可设定           √  设定值检查/自检功能          √   断电释放功能（NVR可设置）

DVR 特点

      直流电压表和电压保护功能继电保护器

数字电压显示，可精准设定

电压数字显示，可实时监测运行电压值

最后三次故障原因保存



DVR 应用场合

直流电动机保护

直流电流保护

适用于任何由直流电压引起的场合

DVR 保护功能

过电压（O）                    O-Time:0.5~25秒

欠电压（U）                     U-Time:.5~25秒

DVR 技术参数

基本项目

---

产品范围                            EOCR

---

产品名称                            DVR

---

产品用途                            电压保护继电器

---

保护型过电压                     Vm＞OVR过电压设置，Vm＜OVR过电压设置

---

电源类型                         DC

---

电源频率                        50…60 Hz

---

保护范围                         过电压：110:110…160 VDC    220：220…320 VDC

                                      低电压：110:60…110 VDC     220：160…240 VDC

---



电气及机械特性

---

 [Us] 额定供电电压           85...250 V AC/DC ；24VAC/DC

---

包装方式                                纸盒

---

输出触点                              1 C/O (OL)

---

[ Ue ]正常运行电压              电源电路  220 V DC 50...60 Hz IEC 60947-4-1

---

[Uimp]正击脉冲电压            6 kV IEC 60947-4-1

---

复位方式                             手动、断电、自动

---

脱扣时间                              O-Time：0.5...2.5s；U-Time：0.5...25s

---

显示方式                               7段LED数码显示

---

功耗                                      ＜2W

---

Tightening torque              1.7 N.m for control circuit - lug-clamp, cable - 7 mm head

---

长度                                         70mm

---

宽度                                         52mm

---

高度                                       71mm

---

重量                                 0.199kg

---

使用环境

---

标准                                     IEC 60947-4-1

---

IP等级                                 IP20 IEC 60529

---

使用温度                              -20...60 °C IEC 60947-4-1

---

存储温度                              -30...80 °C

---

海拔                                      2000 m

---

阻燃性                                   650 °C IEC 60695-2-12     960 °C UL 94

---

耐冲击性                               15 gn for 11 ms IEC 60068-2-7

---

耐震性                                  4 gn 판넬 취부 IEC 60068-2-6

---

电磁干扰                               6 kV IEC 61000-4-5

---

[Ith]连续通电电流                        5A

---

容许电流                                      5A 250VAC

---

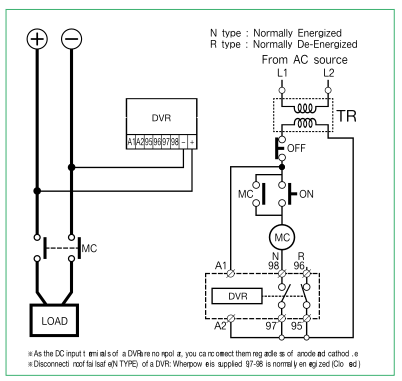

DVR 接线图

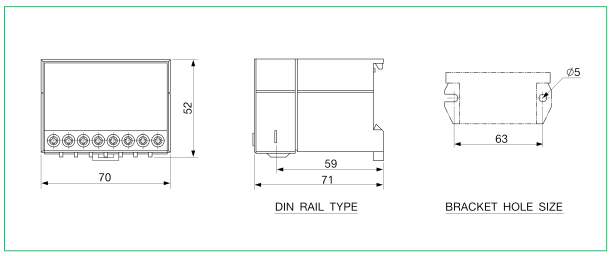

DVR 尺寸图

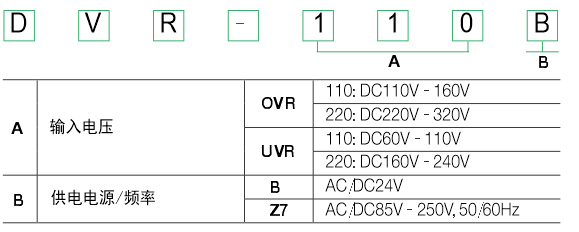

DVR 选型表
