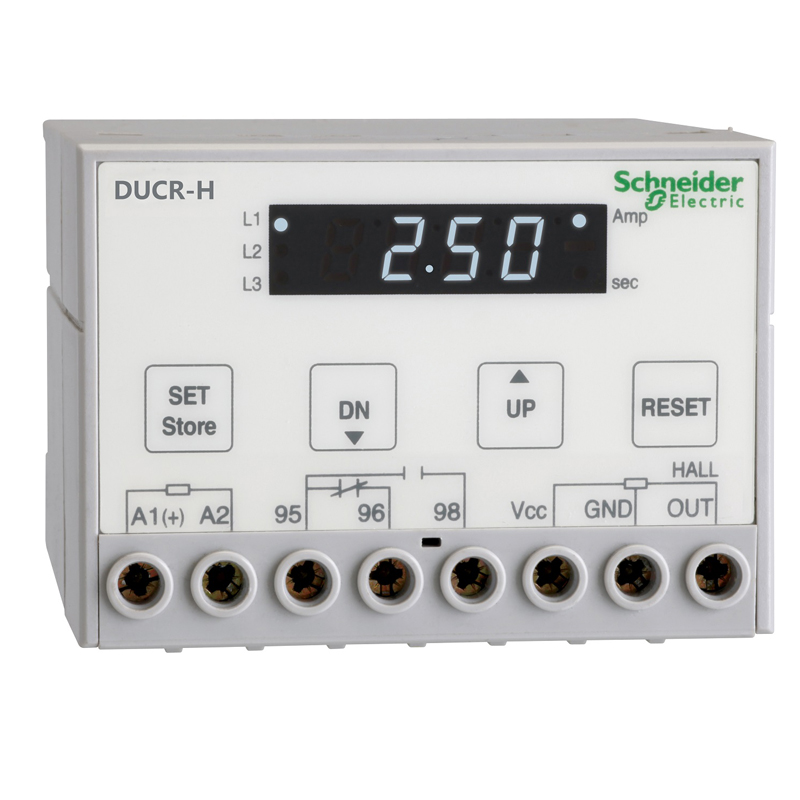

DUCRD-H 概述 ◆ 内置MCU（微控制单元） ◆ 实时处理/高精度 ◆ DC电动机/DC装置低电流保护 ◆ 运用霍尔元件显示主回路电流值 ◆ 自动复位/复位延迟时间可设定 ◆  设定值检查/自检功能 ◆  无电压释放/安全模式（NVR设定） ◆  霍尔元件输入 DC12V(VCC-GND),输出DC4V（OUT-GND） ◆ 三次故障记录

DUCRD-H 保护功能

 直流欠电流    脱脱扣时间  U-Time

DUCRD-H 技术参数

基本项目

---

产品范围                            EOCR

---

产品名称                            DUCR-H

---

产品用途                            直流低电流保护继电器

---

保护型过电流                     In＜Oc设定值

---

电源类型                           DC

---

保护范围                           0.1…360 A（取决于霍尔元件）

---



电气及机械特性

---

 [Us] 额定供电电压           24 V AC/DC
                                             85…250 V AC/DC

---

包装方式                                纸盒

---

输出触点                                1 NC/NO

---

[ Ue ]正常运行电压                 电源电路  480 V DC 50...60 Hz IEC 60947-4-1

---

[Uimp]正击脉冲电压               6 kV IEC 60947-4-1

---

复位方式                                 手动、断电

---

脱扣时间                               U-Time : 0.5...25 s

---

显示方式                               7段LED数码显示

---

功耗                                      2W

---

Tightening torque              1.7 N.m for control circuit - lug-clamp, cable - 7 mm head

---

长度                                         52mm

---

宽度                                         70mm

---

高度                                       71mm

---

重量                                           0.122kg

---

使用环境

---

标准                                     IEC 60947-4-1

---

IP等级                                 IP20 IEC 60529

---

使用温度                              -20...60 °C IEC 60947-4-1

---

存储温度                               -30...80 °C

---

海拔                                       2000 m

---

阻燃性                                    650 °C IEC 60695-2-12     960 °C UL 94

---

耐冲击性                                 15 gn for 11 ms IEC 60068-2-7

---

耐震性                                     4 gn 판넬 취부 IEC 60068-2-6

---

电磁干扰                                  6 kV IEC 61000-4-5

---

[Ith]连续通电电流                   5A

---

容许电流                                 125 V, 5 A AC

---

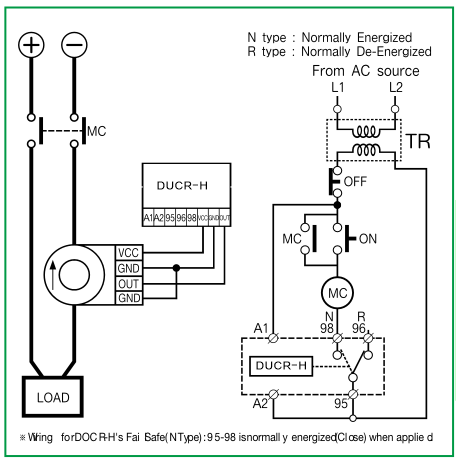

DUCRD-H 接线图

DUCRD-H 外形尺寸

DOCRD-H 选型表
