交流(AC)电流经济型保护继电器

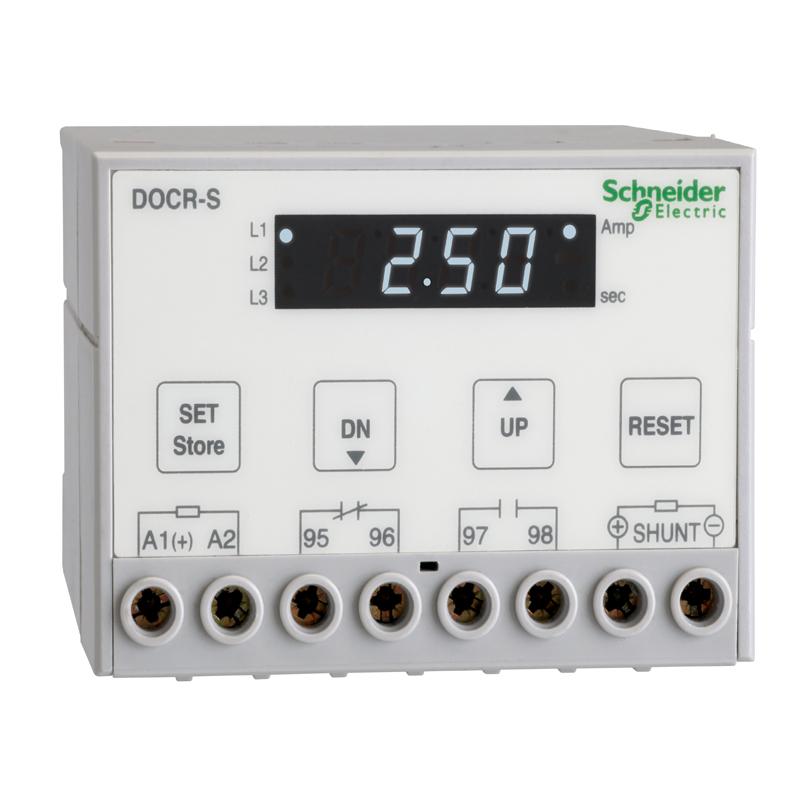

DOCRD-S 概述

√ 内置MCU(微处理控制器)
√ 直流电机/直流设备保护
√ 利用分流器的电流检测/霍尔传感器的电流检测
√ 分流器/霍尔传感器设定后1次测量实电流显示功能(显示屏)

√ 数字设定/动作电流数据数字显示(显示屏)
√ 自动复位/复位延迟时间设定
√ 确认各设定值/测试功能
√ 无电压释放功能(断电保护功能,故障保护功能)设定功能

√ 分流器2次测 输出:电压DC50mV 输出
√ 霍尔传感器输入DC12V(VCC-GND)^输出DC4V(OUT-GND)

DOCRD-S 保护功能

直流过电流    脱脱扣时间  O-Time


DOCRD-S 技术参数

基本项目


产品范围                            EOCR


产品名称                            DOCR-S


产品用途                            直流电流保护继电器


保护型过电流                     In>Oc设定值


电源类型                            DC


保护范围                            0.1…240 A




电气及机械特性


 [Us] 额定供电电压           24 V AC/DC
                                             85…250 V AC/DC


包装方式                                纸盒


输出触点                                1 NC/NO


[ Ue ]正常运行电压              电源电路  480 V DC 50...60 Hz IEC 60947-4-1


[Uimp]正击脉冲电压            6 kV IEC 60947-4-1


复位方式                                手动、断电


脱扣时间                               O-Time : 0.5...25 s


显示方式                               7段LED数码显示


功耗                                      2W


Tightening torque              1.7 N.m for control circuit - lug-clamp, cable - 7 mm head


长度                                       52mm


宽度                                      70mm


高度                                    71mm


重量                                        0.122kg



使用环境


标准                                     IEC 60947-4-1


IP等级                                 IP20 IEC 60529


使用温度                             -20...60 °C IEC 60947-4-1


存储温度                             -30...80 °C


海拔                                     2000 m


阻燃性                                  650 °C IEC 60695-2-12     960 °C UL 94


耐冲击性                               15 gn for 11 ms IEC 60068-2-7


耐震性                                  4 gn 판넬 취부 IEC 60068-2-6


电磁干扰                               6 kV IEC 61000-4-5


[Ith]连续通电电流                  5A


容许电流                                125 V, 5 A AC



DOCRD-S 接线图

DOCRD-S 外形尺寸

DOCRD-S 选型表
