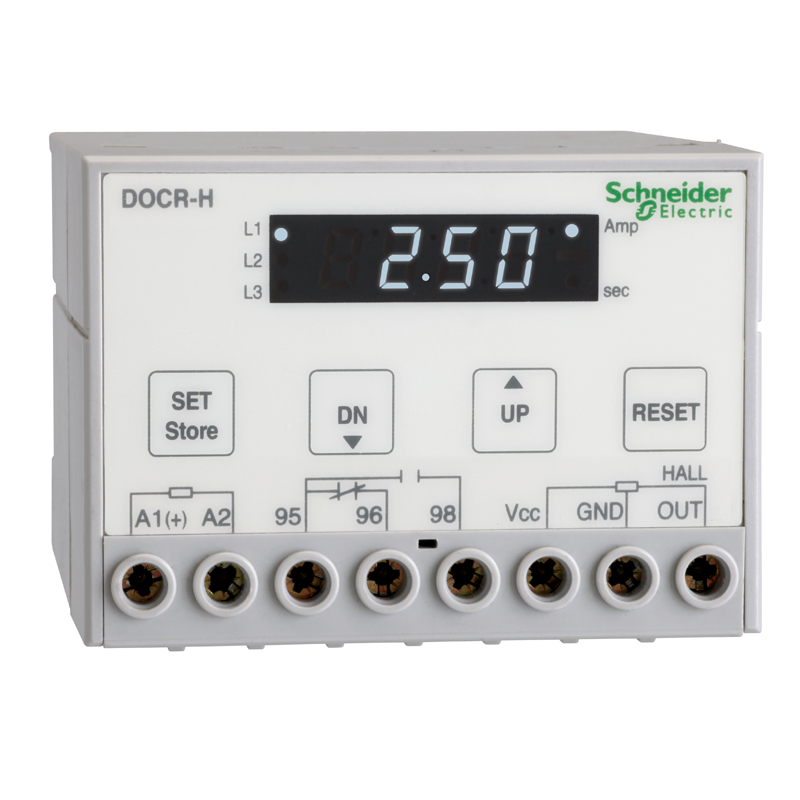

概述 √  内置MCU（微控制单元） √  实时处理/高精度 √  DC电动机/DC装置过载保护 √  运用霍尔元件显示主回路电流值 √   自动复位/复位延迟时间可设定 √  设定值检查/自检功能 √ 无电压释放/安全模式（NVR设定） √  霍尔元件输入 DC12V(VCC-GND),输出DC4V（OUT-GND） √  三次故障记录

DOCRD-H 保护功能

直流过电流    脱脱扣时间  O-Time

DOCRD-H 技术参数

基本项目

---

产品范围                            EOCR

---

产品名称                          DOCRD-H

---

产品用途                            直流电流保护继电器

---

保护型过电流                     In＞Oc设定值

---

电源类型                            DC

---

保护范围                              0.1…360A(取决于霍尔元件范围)

---



电气及机械特性

---

 [Us] 额定供电电压           24 V AC/DC
                                             85…250 V AC/DC

---

包装方式                                纸盒

---

输出触点                               1 NC/NO

---

[ Ue ]正常运行电压              电源电路  480 V DC 50...60 Hz IEC 60947-4-1

---

[Uimp]正击脉冲电压            6 kV IEC 60947-4-1

---

复位方式                                手动、断电

---

脱扣时间                               O-Time : 0.5...25 s

---

显示方式                               7段LED数码显示

---

功耗                                      2W

---

Tightening torque              1.7 N.m for control circuit - lug-clamp, cable - 7 mm head

---

长度                                       52mm

---

宽度                                     70mm

---

高度                                          71mm

---

重量                                          0.122kg

---

使用环境

---

标准                                     IEC 60947-4-1

---

IP等级                                  IP20 IEC 60529

---

使用温度                               -20...60 °C IEC 60947-4-1

---

存储温度                               -30...80 °C

---

海拔                                      2000 m

---

阻燃性                                  650 °C IEC 60695-2-12     960 °C UL 94

---

耐冲击性                              15 gn for 11 ms IEC 60068-2-7

---

耐震性                                  4 gn 판넬 취부 IEC 60068-2-6

---

电磁干扰                             6 kV IEC 61000-4-5

---

[Ith]连续通电电流                        5A

---

容许电流                                      125 V, 5 A AC

---

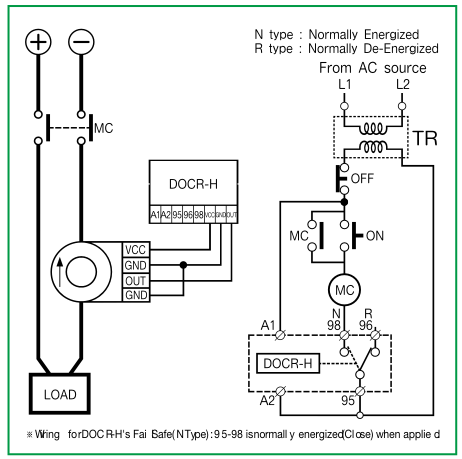

DOCRD-H 接线图

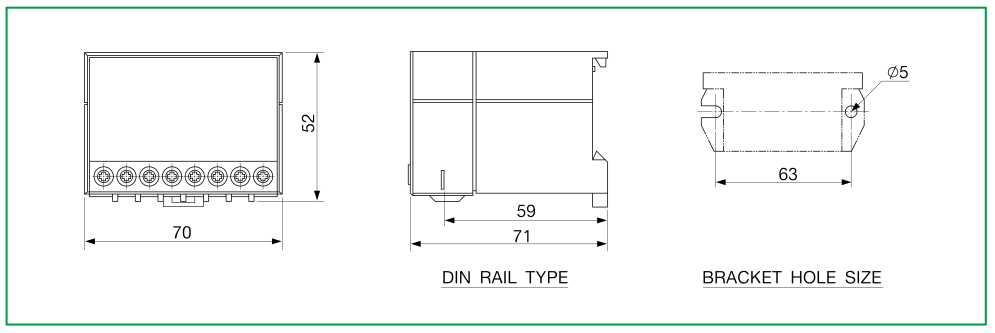

DOCRD-H 外形尺寸

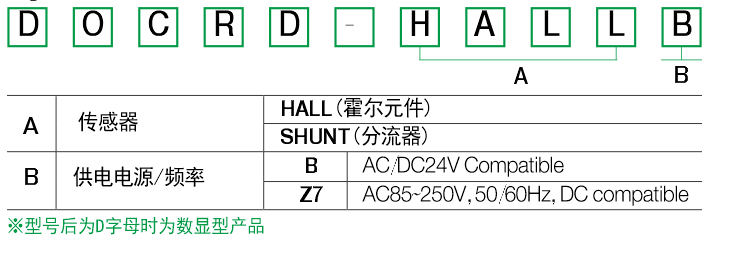

DOCRD-H 选型表
