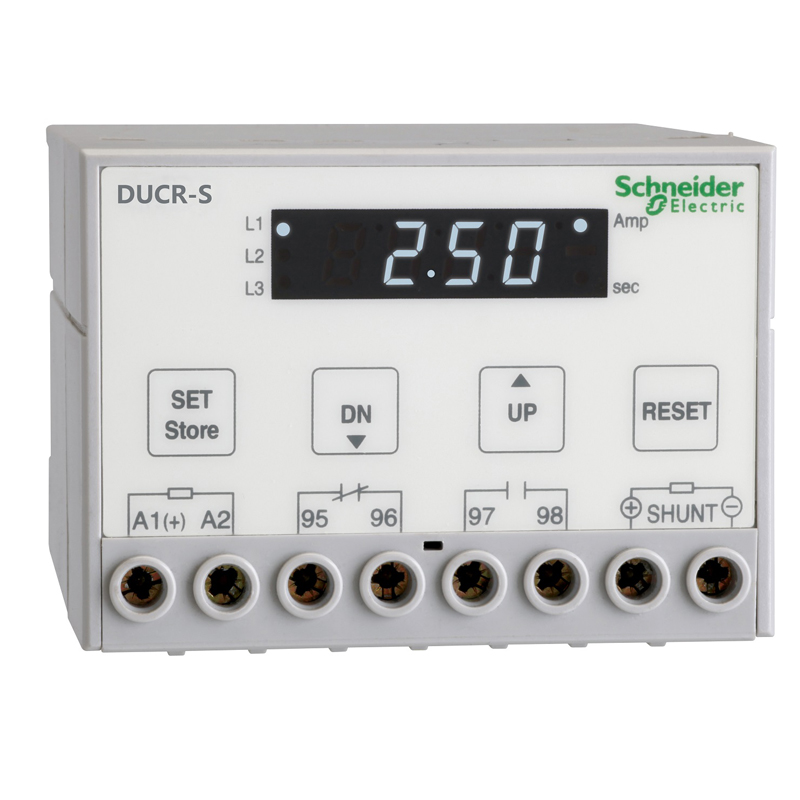

DUCRD-S 概述 √ 内置MCU（微处理控制器） √ 直流电机/直流设备保护 √ 利用分流器的电流检测/利用霍尔传感器的电流检测 √ 分流器/霍尔传感器设定后1次测量实电流显示功能（显示屏） √ 数字设定/动作电流数据数字显示（显示屏） √ 自动复位/复位延迟时间设定 √ 确认各设定值/测试功能 √ 无电压释放功能（断电保护功能，故障保护功能）设定功能 √ 分流器2次测 输出：电压DC50mV 输出 √ 霍尔传感器输入DC12V（VCC-GND)^输出DC4V（OUT-GND)

DUCRD-S 保护功能

 直流欠电流    脱脱扣时间  U-Time

DUCRD-S 技术参数

基本项目

---

产品范围                            EOCR

---

产品名称                            DUCR-S

---

产品用途                            直流低电流保护继电器

---

保护型过电流                     In＜Oc设定值

---

电源类型                         DC

---

保护范围                         0.1…240 A（取决于分流器元件）

---



电气及机械特性

---

 [Us] 额定供电电压           24 V AC/DC
                                         85…250 V AC/DC

---

包装方式                                纸盒

---

输出触点                              1 NC/NO

---

[ Ue ]正常运行电压              电源电路  480 V DC 50...60 Hz IEC 60947-4-1

---

[Uimp]正击脉冲电压            6 kV IEC 60947-4-1

---

复位方式                               手动、断电

---

脱扣时间                               U-Time : 0.5...25 s

---

显示方式                               7段LED数码显示

---

功耗                                      2W

---

Tightening torque              1.7 N.m for control circuit - lug-clamp, cable - 7 mm head

---

长度                                    52mm

---

宽度                                    70mm

---

高度                                    71mm

---

重量                                       0.122kg

---

使用环境

---

标准                                     IEC 60947-4-1

---

IP等级                                 IP20 IEC 60529

---

使用温度                              -20...60 °C IEC 60947-4-1

---

存储温度                               -30...80 °C

---

海拔                                       2000 m

---

阻燃性                                    650 °C IEC 60695-2-12     960 °C UL 94

---

耐冲击性                                15 gn for 11 ms IEC 60068-2-7

---

耐震性                                  4 gn 판넬 취부 IEC 60068-2-6

---

电磁干扰                                6 kV IEC 61000-4-5

---

[Ith]连续通电电流                    5A

---

容许电流                                  125 V, 5 A AC

---

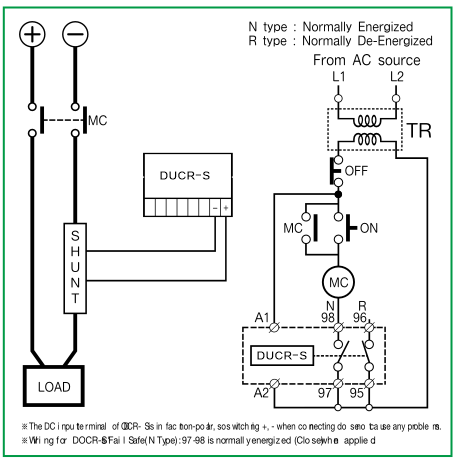

DUCRD-S 接线图

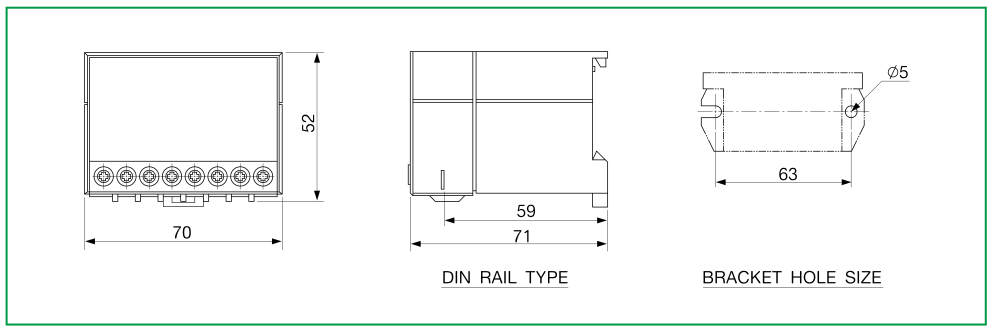

DUCRD-S 外形尺寸

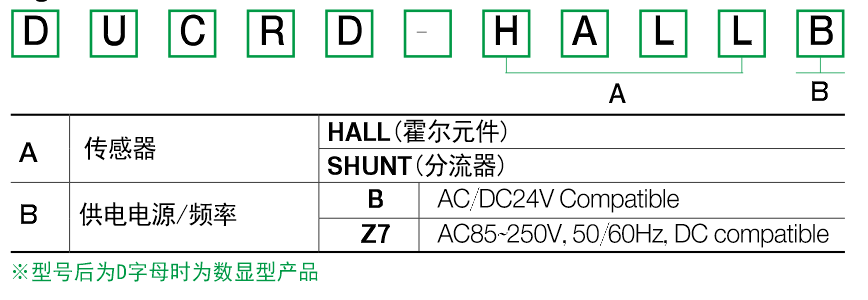

DOCRD-S 选型表
