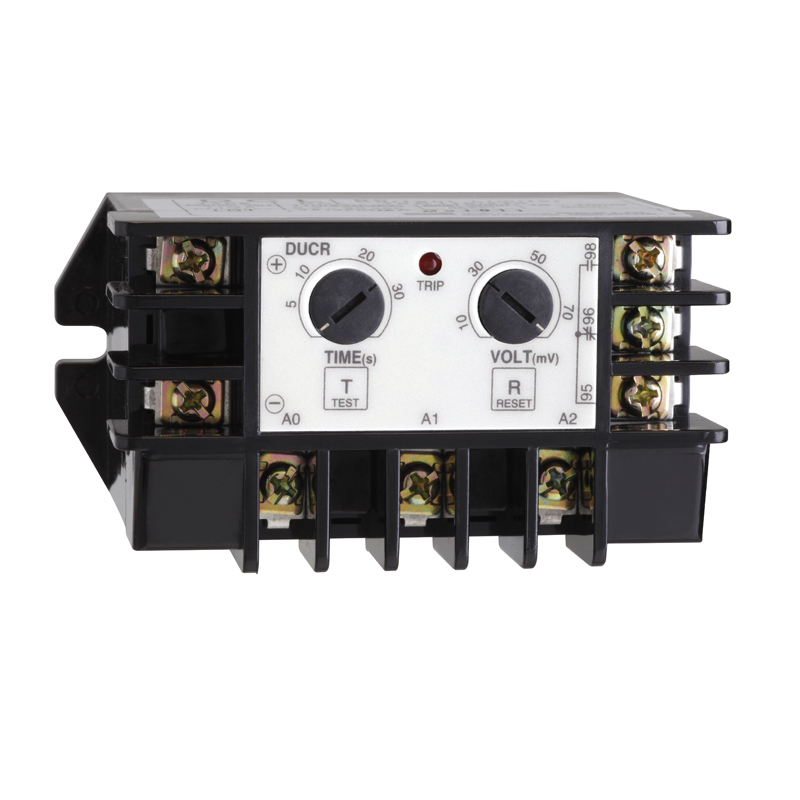

DUCR 概述 ◆  直流电机及直流设备的负载保护 ◆  检测操作电源与分流器两端的微细电压 ◆  动作时间和电流设单独设定 ◆  根据内置辅助继电器控制回路，操作简单 ◆  与分流器的配合，适用于从1A以下到数百A为止的负载 ◆  直流电流表功能 ◆  支持分流器最大压降为50mV

DUCR 保护功能

 直流过电流    脱脱扣时间  U-Time

DUCR 技术参数

基本项目

---

产品范围                            EOCR

---

产品名称                            DUCR

---

产品用途                            直流电流保护继电器

---

保护型过电流                     In＜Uc设定值

---

电源类型                            DC

---

电源频率                              50…60 Hz

---

保护范围                              10…70 mvDC-分流器二次侧电压值

---



电气及机械特性

---

 [Us] 额定供电电压           110 / 220 V AC
                                             380 / 440 V AC

---

包装方式                                纸盒

---

输出触点                               1 NC/NO

---

[ Ue ]正常运行电压                 电源电路  480 V DC 50...60 Hz IEC 60947-4-1

---

[Uimp]正击脉冲电压               6 kV IEC 60947-4-1

---

复位方式                                 手动、断电、自动

---

脱扣时间                               U-Time : 0.2...30 s

---

显示方式                               LED（1个）

---

功耗                                   2W

---

Tightening torque              1.7 N.m for control circuit - lug-clamp, cable - 7 mm head

---

长度                                   47mm

---

宽度                                     92mm

---

高度                                  65mm

---

重量                                    0.122kg

---

使用环境

---

标准                                     IEC 60947-4-1

---

IP等级                                  IP20 IEC 60529

---

使用温度                               -20...60 °C IEC 60947-4-1

---

存储温度                                  -30...80 °C

---

海拔                                        2000 m

---

阻燃性                                    650 °C IEC 60695-2-12     960 °C UL 94

---

耐冲击性                               15 gn for 11 ms IEC 60068-2-7

---

耐震性                                  4 gn 판넬 취부 IEC 60068-2-6

---

电磁干扰                                6 kV IEC 61000-4-5

---

[Ith]连续通电电流                        5A

---

容许电流                                      125 V, 5 A AC

---

DUCR 接线图

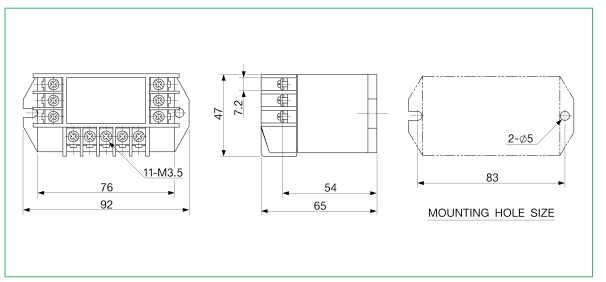

DUCR 外形尺寸

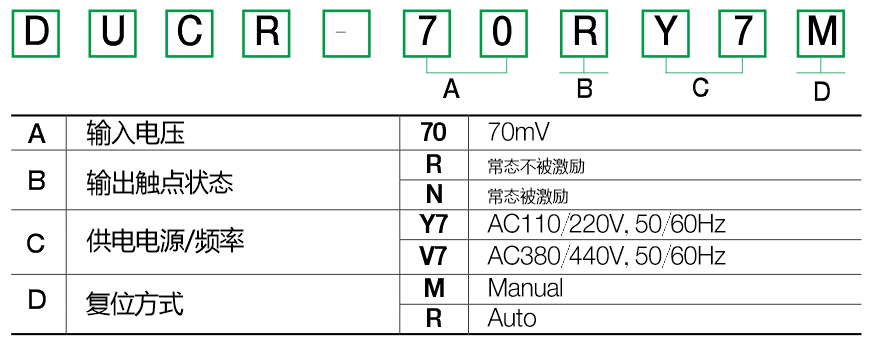

DUCR 选型表
