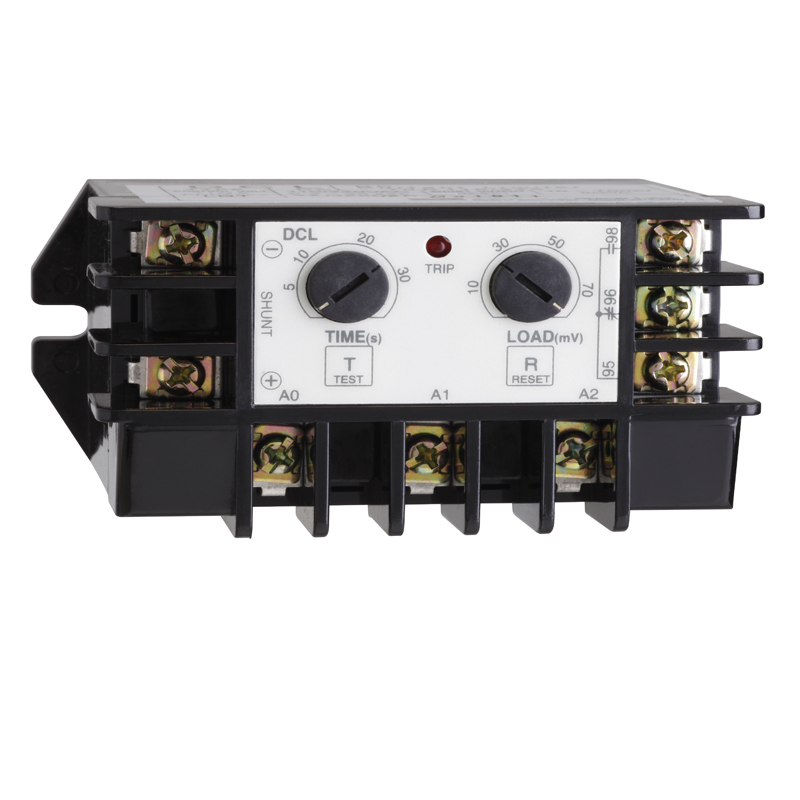

DCL 概述 √ 直流电机及直流设备的负载保护 √ 接收操作电源与分流器两端的微细电压 √ 在控制部增幅辨别，按照动作时间设定按钮和电流设定按钮设定的设定值 √ 根据内置辅助继电器的辅助触点操作开闭装置的直流过电流/直流欠电流继电器，操作简单 √ 根据分流器的种类，适用于从1A以下到数百A为止的负载 √ 直流电流计可替代分流器使用 （直流电流计内部内置分流器，最大电流时可维持50mV

DCL 保护功能

直流过电流    脱脱扣时间  O-Time

DCL 技术参数

基本项目

---

产品范围                            EOCR

---

产品名称                            DCL

---

产品用途                            直流电流保护继电器

---

保护型过电流                     In＞Oc设定值

---

电源类型                         DC

---

电源频率                         50…60 Hz

---

保护范围                         10…70 mvDC-分流器二次侧电压值

---



电气及机械特性

---

 [Us] 额定供电电压           110 / 220 V AC
                                             380 / 440 V AC

---

包装方式                                纸盒

---

输出触点                              1 NC/NO

---

[ Ue ]正常运行电压              电源电路  480 V DC 50...60 Hz IEC 60947-4-1

---

[Uimp]正击脉冲电压            6 kV IEC 60947-4-1

---

复位方式                                手动、断电、自动

---

脱扣时间                              O-Time : 0.2...30 s

---

显示方式                         ,      LED（1个）

---

功耗                                      2W

---

Tightening torque                 1.7 N.m for control circuit - lug-clamp, cable - 7 mm head

---

长度                                         47mm

---

宽度                                         92mm

---

高度                                      65mm

---

重量                                        0.122kg

---

使用环境

---

标准                                     IEC 60947-4-1

---

IP等级                                 IP20 IEC 60529

---

使用温度                              -20...60 °C IEC 60947-4-1

---

存储温度                              -30...80 °C

---

海拔                                     2000 m

---

阻燃性                                 650 °C  IEC 60695-2-12     960 °C UL 94

---

耐冲击性                             15 gn for 11 ms IEC 60068-2-7

---

耐震性                                  4 gn 판넬 취부 IEC 60068-2-6

---

电磁干扰                                6 kV IEC 61000-4-5

---

[Ith]连续通电电流                        5A

---

容许电流                                      125 V, 5 A AC

---

DCL 接线图

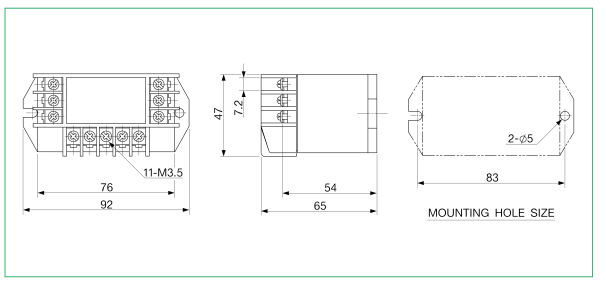

DCL 外形尺寸

DCL 选型表
