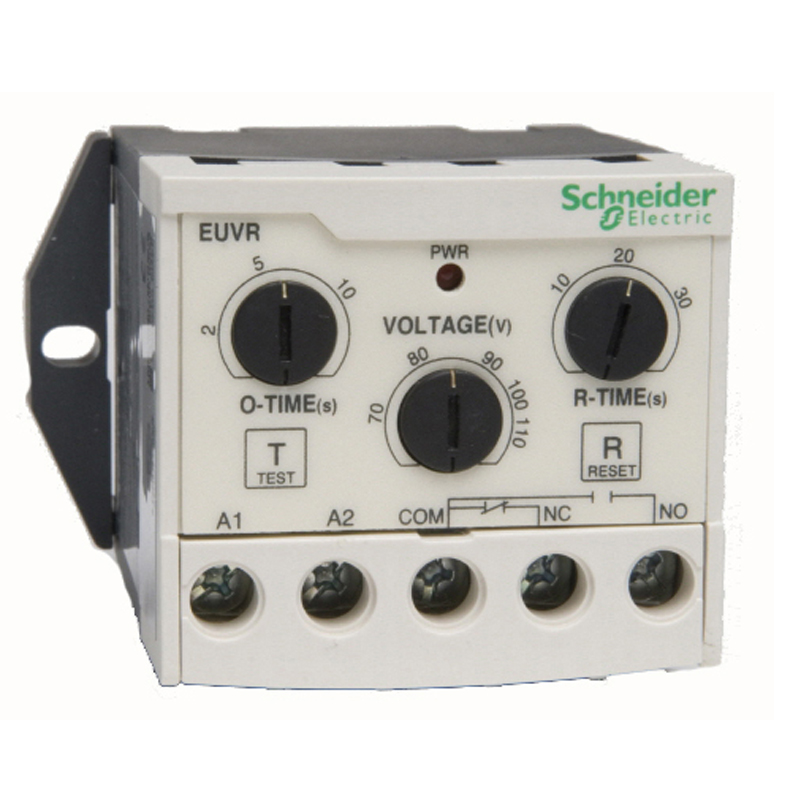

交流(AC)电流经济型保护继电器

EUVR 概述

√ 超小型
√ 欠电压保护
√ 可应用于单相负载
√ 可连续可调的宽电压设定范围
√ 实时电压确认及显示动作状态的LED
√ 采用信号储存预防电路,间歇式电压变动时可稳定运行
√ 超强环境适应性
√ 仅生产N型产品

EUVR 保护功能

                     交流欠电压脱扣时间                U-Time

                      自动复位时间                           R-Time


EUVR 技术参数


基本项目


产品范围                            EOCR


产品名称                            EUVR


产品用途                            电压保护继电器


保护型过电压                     Vm>UV低电压设置


电源类型                           AC


电源频率                           50…60 Hz


保护范围                              110:110…150 VDC     220:220…300 V       380:380…460 VDC




电气及机械特性


[ Us ]额定工作电压       110VAC/220VAC/380VAC


包装方式                                纸盒


输出触点                              1NC/NO


[ Ue ]正常运行电压              电源电路  220 V DC 50...60 Hz IEC 60947-4-1


[Uimp]正击脉冲电压            6 kV IEC 60947-4-1


复位方式                                手动、断电、自动


脱扣时间                               O-Time : 0.2...10 s

                                             R-Time : 0.5...30 s


显示方式                               LED(1个)


功耗                                      2W


Tightening torque              1.7 N.m for control circuit - lug-clamp, cable - 7 mm head


长度                                         44mm


宽度                                      54mm


高度                                      65mm


重量                                         0.139kg



使用环境


标准                                     IEC 60947-4-1


IP等级                                  IP20 IEC 60529


使用温度                               -20...60 °C IEC 60947-4-1


存储温度                                -30...80 °C


海拔                                        2000 m


阻燃性                                    650 °C IEC 60695-2-12     960 °C UL 94


耐冲击性                                 15 gn for 11 ms IEC 60068-2-7


耐震性                                     4 gn 판넬 취부 IEC 60068-2-6


내서지                                   6 kV IEC 61000-4-5


[Ith]连续通电电流                  5A


容许电流                                5A 250VAC


质保期                       18个月

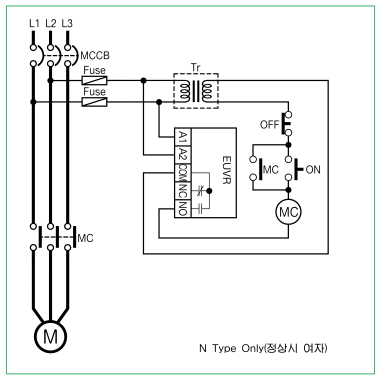

EUVR 接线图

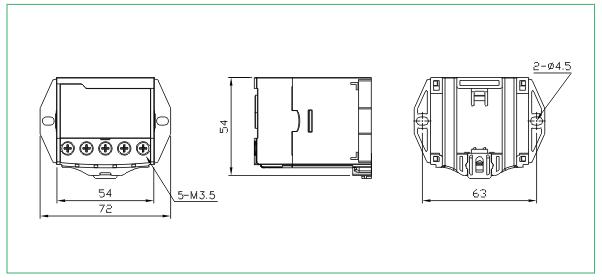

EUVR 外形尺寸

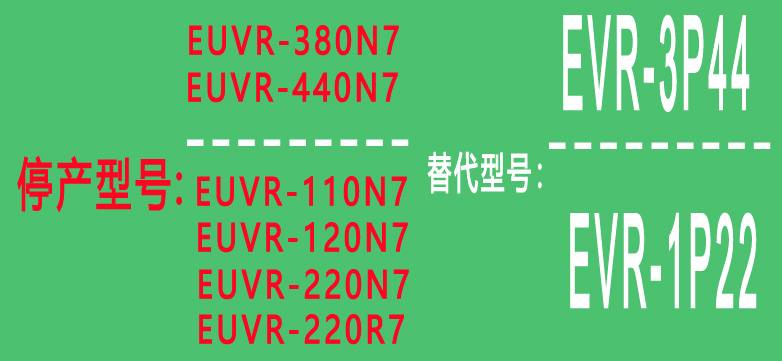

EUVR 选型表
