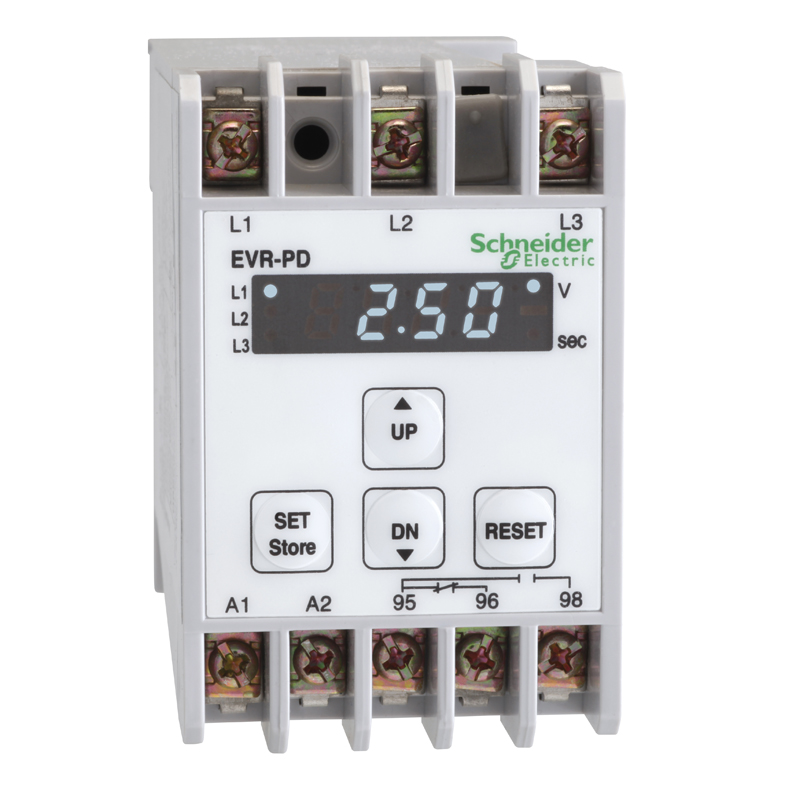

EVR-PD 概述 √ 内置MCU（微处理控制器） √ 过电压/欠电压/逆相/缺相/电压不平衡保护 √ 三相线间电压5秒间距自动循环显示 √ 过电压动作时间及欠电压动作时间可分离单独设定 √ 手动复位/自动复位可选择采用 √ 自动复位时间可选：1~10秒选择使用 √ 逆相/不平衡/缺相保护：OFF（禁用） √ 确认跳闸时跳闸原因及动作电源 √ 记录最终3次跳闸原因 √ 自诊断功能

EVR-PD 保护功能

√ 过电压                  OVR-Time

√ 低电压                  UVR-Time

√ 缺   相                   0.5秒

√ 电压不平衡           0.5-10秒

√ 反   转                    0.1秒

EVR-PD 技术参数

---

基本项目

---

产品范围                            EOCR

---

产品名称                            EVR-PD

---

产品用途                            电压保护继电器

---

保护型过电压                     Vm＞过电压设置

---

电源类型                            AC

---

电源频率                            50…60 Hz

---

保护范围                              OVR：110-500VAC               UVR:80-440VAC

---



电气及机械特性

---

[ Us ]额定工作电压                85...250VAC/DC

---

包装方式                                纸盒

---

输出触点                              1NC/NO

---

[ Ue ]正常运行电压              电源电路  220 V DC 50...60 Hz IEC 60947-4-1

---

[Uimp]正击脉冲电压            6 kV IEC 60947-4-1

---

复位方式                                手动、断电、自动

---

脱扣时间                               O-Time : 0.2...10 s

                                               U-Time : 0.2...10s

---

显示方式                                     7段LED数码显示

---

功耗                                         ＜3W

---

Tightening torque                    1.7 N.m for control circuit - lug-clamp, cable - 7 mm head

---

长度                                         79.3mm

---

宽度                                         50mm

---

高度                                          106.5mm

---

重量                                          0.274kg

---

使用环境

---

标准                                         IEC 60947-4-1

---

IP等级                                      IP20 IEC 60529

---

使用温度                                 -20...60 °C IEC 60947-4-1

---

存储温度                                   -30...80 °C

---

海拔                                             2000 m

---

阻燃性                                          650 °C IEC 60695-2-12     960 °C UL 94

---

耐冲击性                                      15 gn for 11 ms IEC 60068-2-7

---

耐震性                                  4 gn 판넬 취부 IEC 60068-2-6

---

내서지                                           6 kV IEC 61000-4-5

---

[Ith]连续通电电流                        5A

---

容许电流                                      5A 250VAC

---

质保期                       18个月

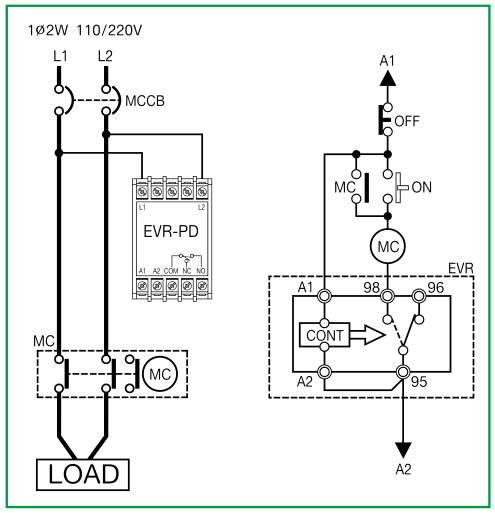

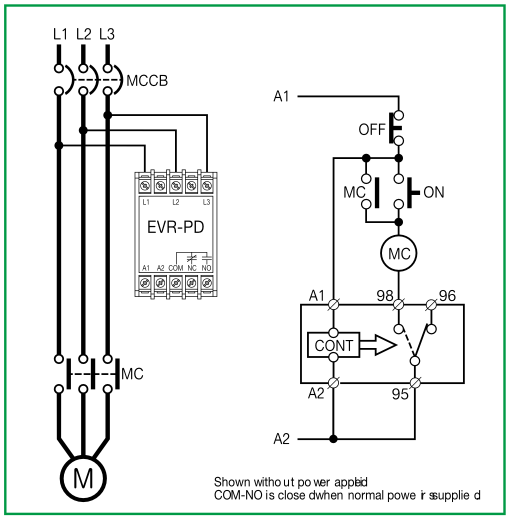

EVR-PD 接线图

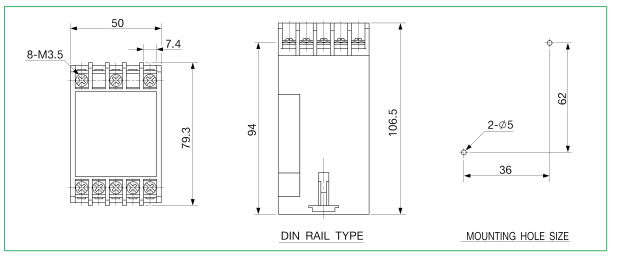

EVR-PD 外形尺寸

EVR-PD 选型表
