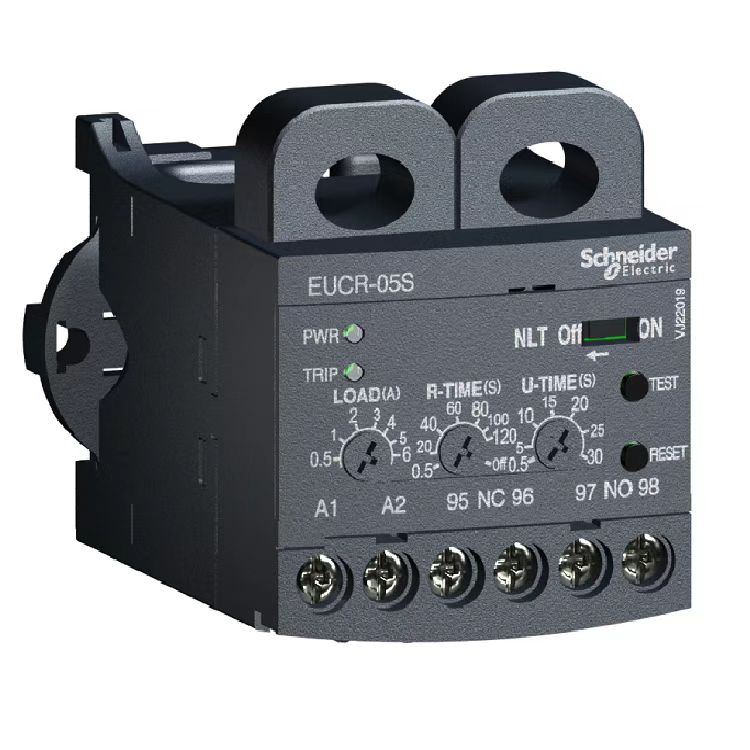

交流(AC)电流经济型保护继电器

             EUCR概述

                      √  欠电流保护

  •                       √  宽电流设定范围

  •                       √  运行电流确认功能

  •                        √  定时限操作电流特性

  •                        √  手动(即刻)/自动(远程)复位

  •                        √  可进行自由设定复位时间或关闭此功能

  •                        √  超强环境适用性

  •                        √  超低功耗

  •                        √  只生产R型产品(非故障安全型)

  •                        √  主回路无电流时需要欠电流操作(前面NLT拨码开关 设定为ON时)

  • EUCR应用

  •   防止因缺水造成水泵的电机烧坏

  • ✔  电加热系统加热棒损坏监测


EUCR保护功能

 低电流(U-Time后动作)

EUCR产品特性

主要信息

产品名称                                     EUCR


产品类型                                      电子式欠电流继电器


继电器应用                                   低电流、空转保护


额定电源电压 [Us]                         S:24~240VAC/DC


继电器设定范围                              05:0.5~6A;

                                                      30:3~30A;

                                                       60:5~60A


额定绝缘电压 [Ui]                            600 V AC 主回路 符合 CSA

                                                        600 V AC 主回路 符合 UL
                                                        690 V AC 主回路 符合 IEC 60947-4-1

补充信息

电源频率                                         50...60 Hz


安装方式                                         35mm导轨安装或螺钉固定


脱扣阈值                                                 05:0.5~6A;

  •                                                               30:3~30A;

  •                                                               60:5~60A


    电磁兼容性                                             传导辐射 class A 符合 EN 55011

  •                                                               免于电磁干扰 10 V/m 符合 IEC 61000-4-3

  •                                                               静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

  •                                                               静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

  •                                                               免于快速瞬变 2 kV 符合 IEC 61000-4-4

  •                                                               冲击耐受电压 6 kV 符合 IEC 61000-4-5

  •                                                               高频传导干扰 10 V 符合 IEC 61000-4-6


  • 辅助触点类型                                    1 NO + 1 NC


  • 约定发热电流 [Ith]                            5A 适用信号回路


与继电器配合使用的熔丝                          5 A gG 适用 信号回路

                                                                5 A BS 适用 信号回路


额定击耐受电压 [Uimp]                   6 kV


时间范围                                                   0.5...30 s - 控制类型 U-time

                                                                 0.5...120 s /OFF- 控制类型 R-time


接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end


紧固扭矩                                           信号回路 : 1.7 N.m 螺丝: M3.5


环境

符合标准                                           IEC 60255-6

                                                         IEC 60947


防护措施                                            TH 符合 IEC 60068


IP 保护等级                                        IP20 符合 VDE 0106

                                                          IP20 符合 IEC 60529


环境温度                                            -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                                      -30...80 °C


工作海拔                                             2000 m


抗冲击、震动性能                                抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                           抗震性能 4 gn IEC 60068-2-6


绝缘性能                                             2 kV 在…上 50 Hz 符合 IEC 60255-5


质保期                         18个月

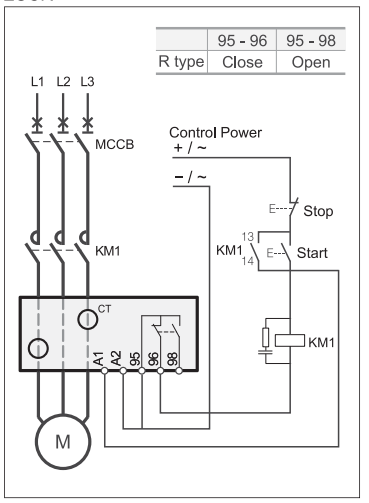

EUCR参考接线

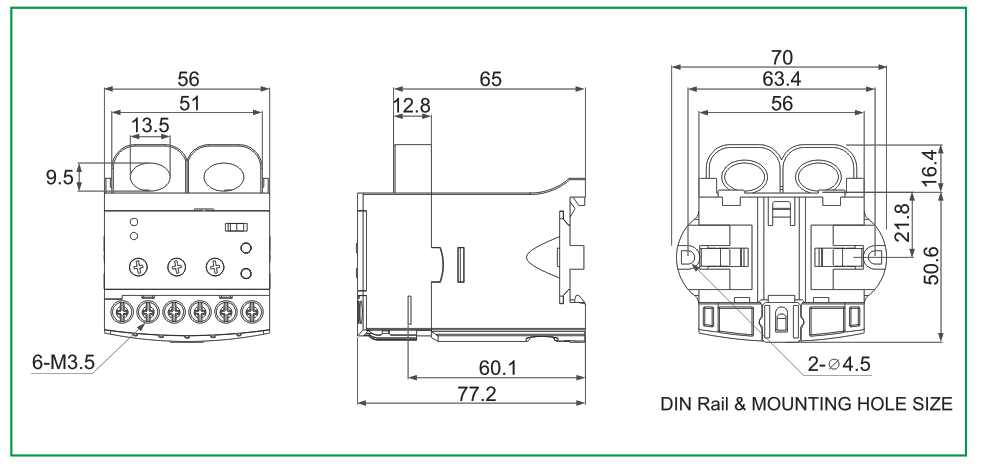

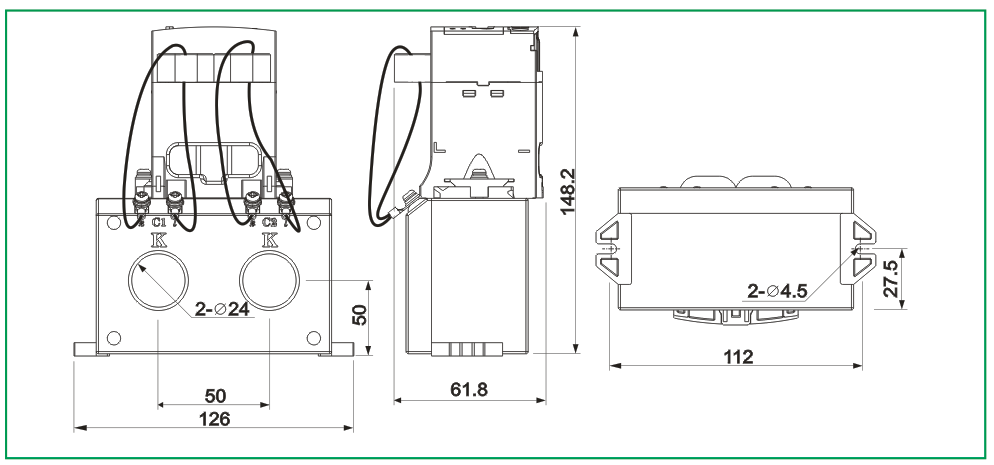

EUCR外形尺寸

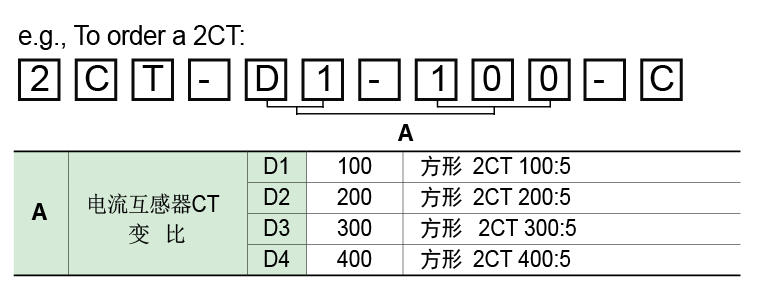

EUCR产品订购

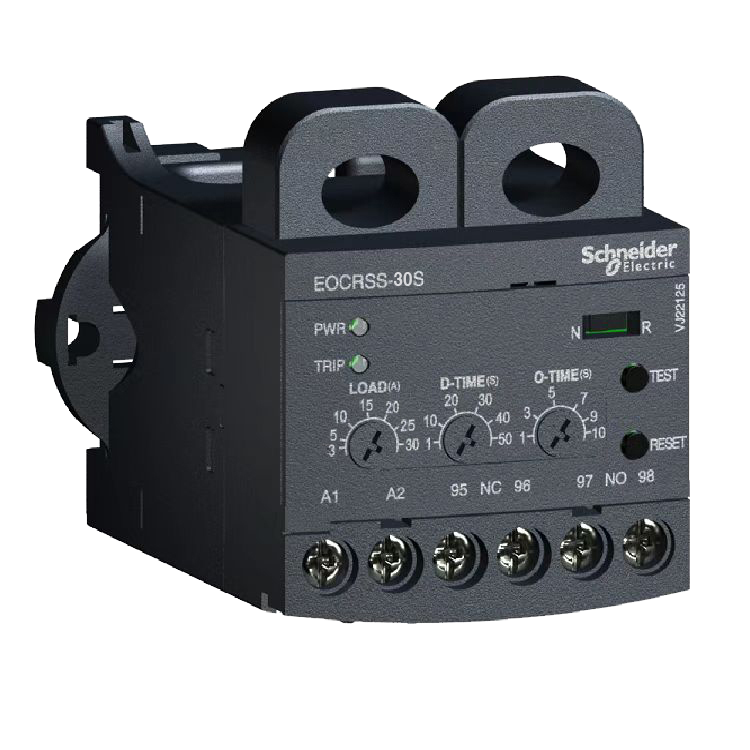

下一页 :EOCR-SS
