交流(AC)电流经济型保护继电器

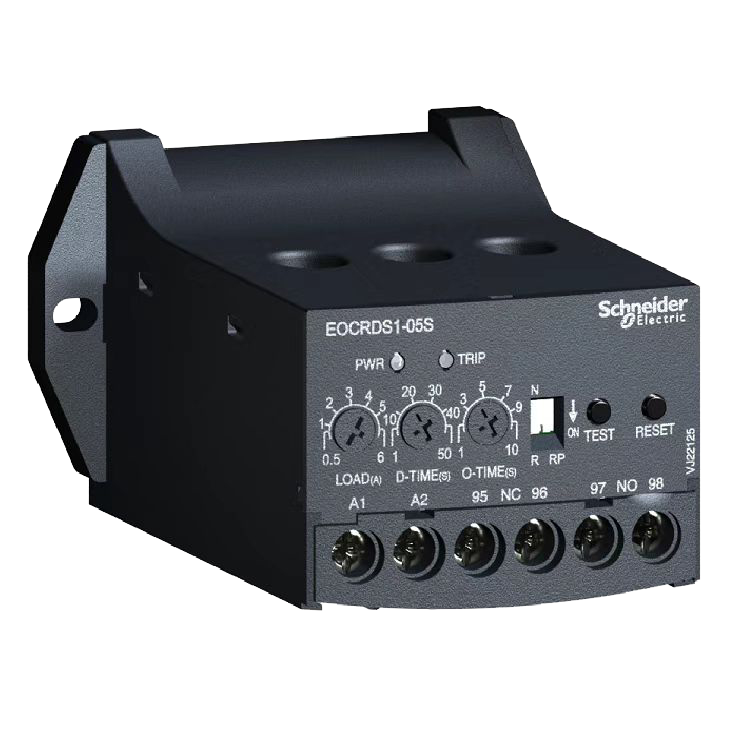

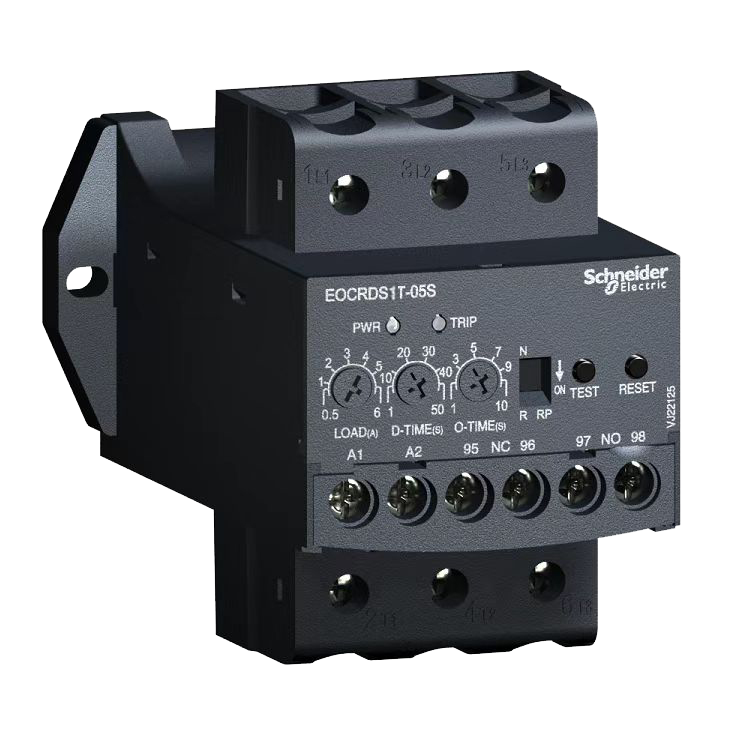

EOCR-DS3(T)概述

√  采用独立的两个输出端子(1a1b)和3CT的超薄型电机保护继电器

  • √  内置MCU(微处理控制器)

  • √  具有定时限电流-时间曲线特性

  • √  超小型/薄型设计

  • √  过电流/缺相/反转/堵转保护功能

  • √  启动延迟时间/操作时间可单独设定

  • √  可确认运行电流:红色LED

  • √  确认动作显示及动作原因的功能

  • √  手动(即刻)/自动复位

  • √  超强环境适用性

  • √  超低功耗

  • √ (T):端子型

  • √  AC/DC操作电源通用

  • √  通过前面部拨码开关N-R选择功能,逆相 开/关 设定功能

EOCR-DS3(T)保护功能

✔ 过电流(O-Time后动作

✔ 缺相(4秒内)

✔ 堵转(D-Time后动作)

✔ 反转(0.3秒)


EOCR-DS3(T)产品特性

主要信息

产品名称                                     EOCR-DS3(T)


产品类型                                 定时限电子式过电流继电器


继电器应用           过电流

                                               缺相

                                              堵转

                                              反转


额定电源电压 [Us]                 S:24~240VAC/DC

                                                  W:380~440VAC


继电器设定范围                           05:0.5~6A;

                                                   30:3~30A;

                                                   60:5~30A;


额定绝缘电压 [Ui]                   600 V AC 主回路 符合 CSA

                                                  600 V AC 主回路 符合 UL

                                                    690 V AC 主回路 符合 IEC 60947-4-1

补充信息

电源频率                                 50...60 Hz


安装方式                                  35mm导轨安装或螺钉固定


脱扣阈值                                        05:0.5~6A;

  •                                                       30:3~30A;

  •                                                       60:5~60A


    电磁兼容性                                     传导辐射 class A 符合 EN 55011

  •                                                       免于电磁干扰 10 V/m 符合 IEC 61000-4-3

  •                                                       静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

  •                                                       静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-

  •                                                   免于快速瞬变 2 kV 符合 IEC 61000-4-4

  •                                                   冲击耐受电压 6 kV 符合 IEC 61000-4-5

  •                                                       高频传导干扰 10 V 符合 IEC 61000-4-6


  • 辅助触点类型                           1 NO + 1 NC


    约定发热电流 [Ith]                      5A 适用信号回路


与继电器配合使用的熔丝                  5 A gG 适用 信号回路

                                                       5 A BS 适用 信号回路


额定击耐受电压 [Uimp]            6 kV


时间范围                                          0.5...30 s - 控制类型 O-time

                                                       0.5...120s - 控制类型 R -time


接线能力                                        信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end


紧固扭矩                                           信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                      IEC 60255-6

                                                   IEC 60947


防护措施                TH 符合 IEC 60068


IP 保护等级                                 IP20 符合 VDE 0106

                                                    IP20 符合 IEC 60529


环境温度                                      -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                               -30...80 °C


工作海拔                                       2000 m


抗冲击、震动性能                         抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                       抗震性能 4 gn IEC 60068-2-6


绝缘性能                                        2 kV 在…上 50 Hz 符合 IEC 60255-5

质保期                         18个月

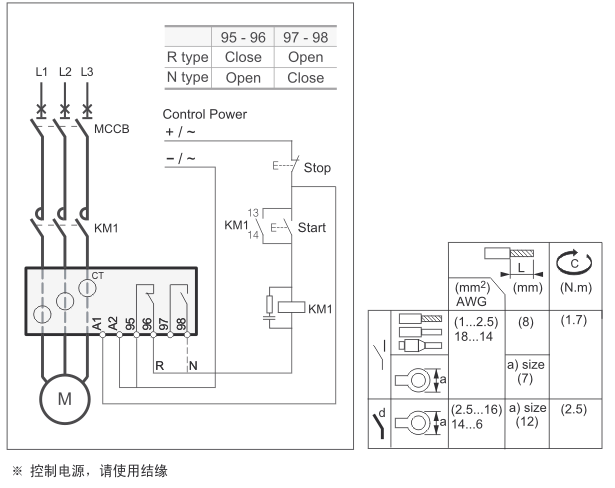

EOCR-DS3(T)参考接线

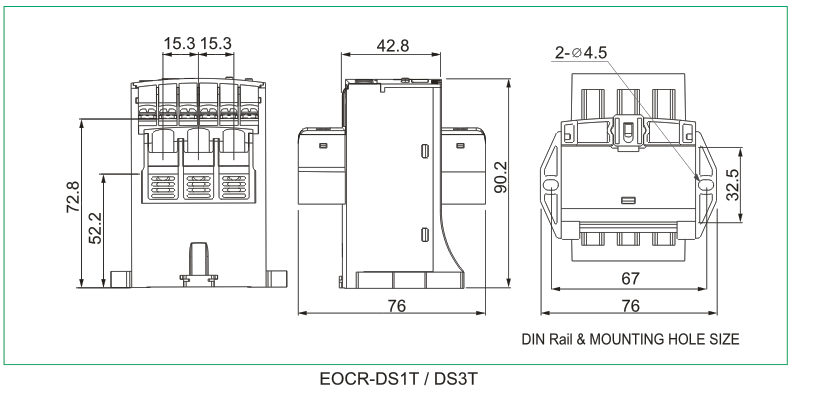

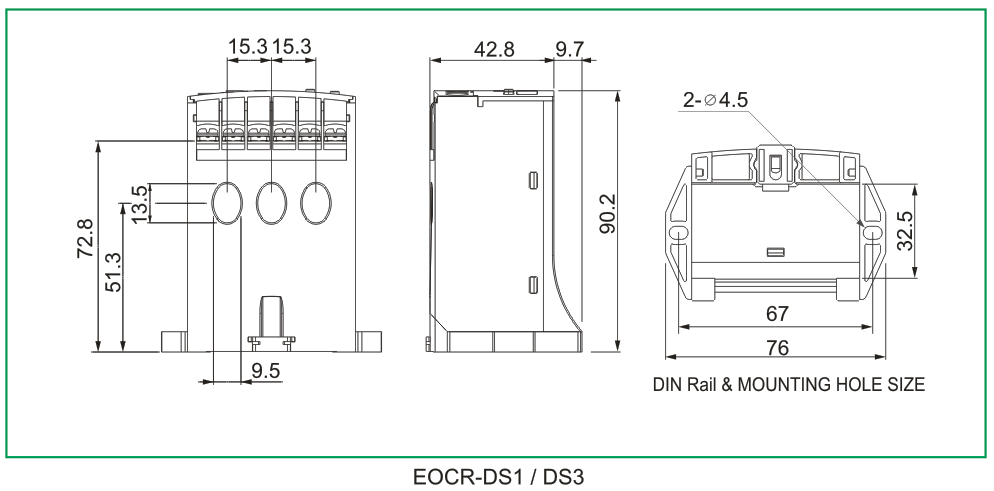

EOCR-DS3(T)外形尺寸

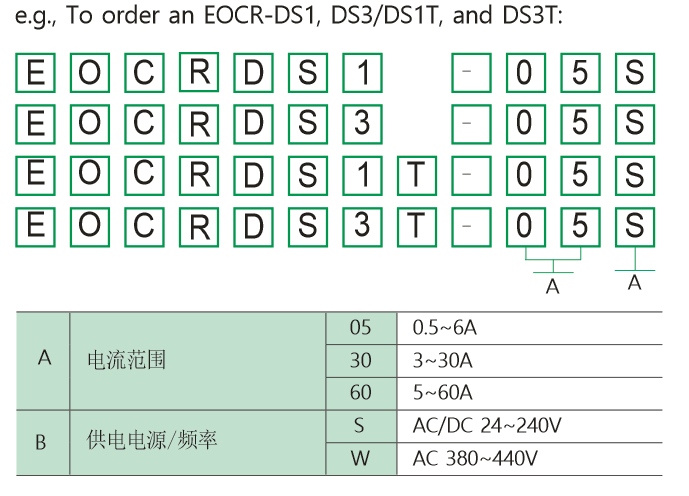

EOCR-DS3(T)产品订购
