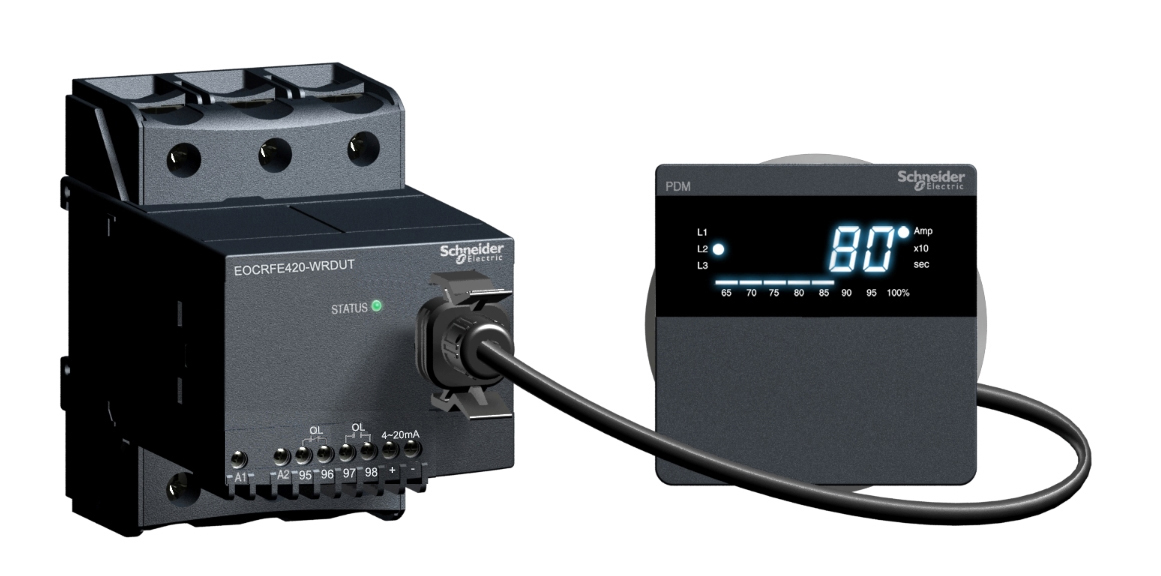

EOCR-FE420 保护功能

✔  过电流（定时限：0.5...30秒，反时限：1...30class）

✔  低电流（0.5...30秒）

✔  缺相（3秒内）

✔  反转（0.1...0.3）

✔  电流不平衡（8秒内）

✔  堵转（D-Time后）

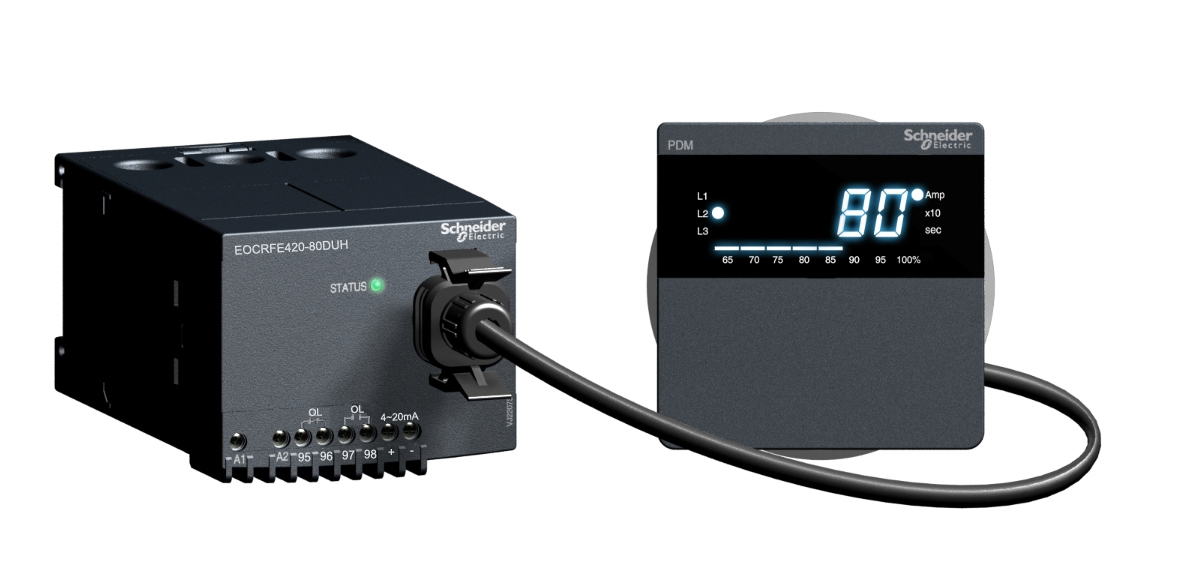

EOCR-FE420 产品信息

主要信息

产品范围                                              EOCR

产品型号                                              EOCR-FE420

产品类型                                              多功能电动机保护继电器

继电器应用                                            过电流，In＞OC设定值

                                                低电流，In＜OC设定值

                                                堵转（起动中），In＞OC设定值2...8倍

                                                堵转（运行中），In＞OC设定值1.5...5倍

                                                反转

                                                电流不平衡，10...50%

                                                电流信号输出：4~20mA

电源类型                                                 AC

电源频率                                                 50...60HZ

本体电流保护范围                                   05:0.5...7A/80：5~80A

                                                          超过本体范围使用05型与3CT配使用，最大可保护至960A

电气/机械特性

额定电源电压 [Us]                                    100~240VAC/DC

辅助触点类型                                          1NC+1NO

额定绝缘电压 [Ui]                                  600 V AC 主回路 符合 CSA

                                                              600 V AC 主回路 符合 UL

                                                              690 V AC 主回路 符合 IEC 60947-4-1

安装方式                                               35mm导轨安装或螺钉固定

电磁兼容性                                              传导辐射 class A 符合 EN 55011

                                                               免于电磁干扰 10 V/m 符合 IEC 61000-4-3

                                                               静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

                                                               静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

                                                               免于快速瞬变 2 kV 符合 IEC 61000-4-4

                                                                冲击耐受电压 6 kV 符合 IEC 61000-4-5

                                                                高频传导干扰 10 V 符合 IEC 61000-4-6

约定发热电流 [Ith]                                  5A 适用信号回路

与继电器配合使用的熔丝                           5 A gG 适用 信号回路

                                                                 5 A BS 适用 信号回路

额定冲击耐受电压 [Uimp]                        6 kV

接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable

紧固扭矩                                信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                        IEC 60255-6

                                                      IEC 60947

产品认证                                        CSA  UL  CE  CCC

防护措施                                         TH 符合 IEC 60068

IP 保护等级                                    IP20 符合 VDE 0106

                                                       IP20 符合 IEC 60529

环境温度                                         -25...60 °C 不降容 符合 IEC 60947-4-1

贮存环境温度                                  -30...80 °C

工作海拔                                         2000m

抗冲击、震动性能                           抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                      抗震性能 4 gn IEC 60068-2-6

绝缘性能                                         2 kV 在…上 50 Hz 符合 IEC 60255-5

 质保期                                18个月

EOCR-FE420 接线示意

EOCR-FE420 外形尺寸

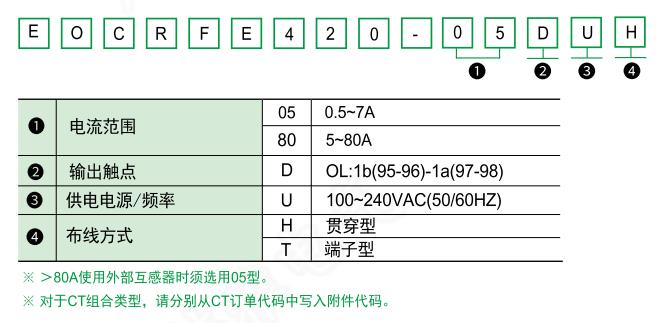

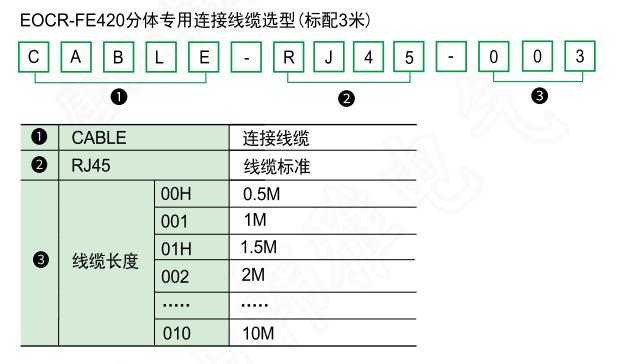

EOCR-FE420 产品订购
