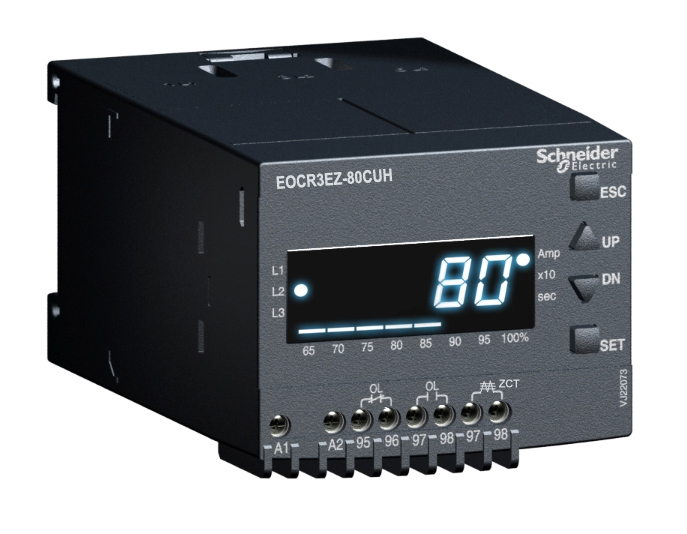

EOCR3EZ-05AUH       EOCR3EZ-80AUH       EOCR3EZ-05CUH       EOCR3EZ-80CUH

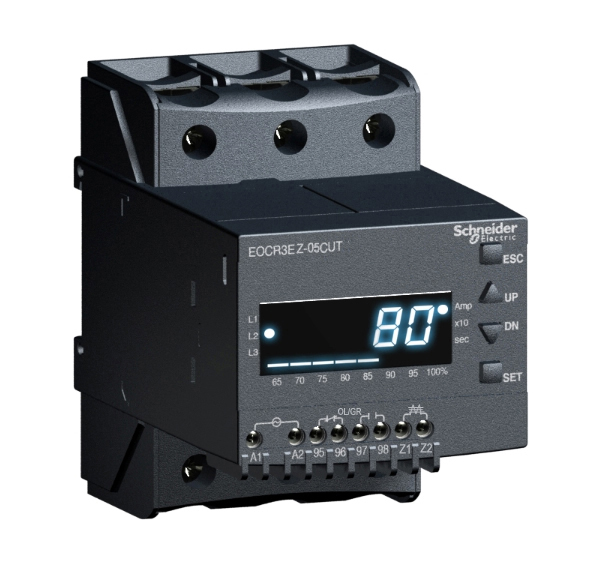

EOCR3EZ-05AUT       EOCR3EZ-80AUT       EOCR3EZ-05CUT       EOCR3EZ-80CUT

EOCR-3EZ 概述 ★ 内置专用MCU微控制单元 ★ 本体电流保护范围  05型:0.5~7A；80型:5~80A ★ ＞80A使用外部CT与05型配合保护范围可达保护，二次侧电流1A或5A可选 ★ 数字显示 ★ 掉电模式N和R可选择 ★ 35mm导轨安装 ★ 复位方位：手动(RESET)、断电和自动复位可选 ★   适用于20~400HZ变频环境 ★ 三次故障记录，断电不丢失数据 ★ 端子或贯穿布线方式可选择

EOCR-3EZ 保护功能

✔  过电流（定时限：0.5...30秒，反时限：1...30class）

✔  低电流（0.5...30秒）

✔  缺相（3秒内）

✔  反转（0.1...0.3）

✔  电流不平衡（8秒内）

✔  堵转（D-Time后）

✔  接地（0.05...10秒）



EOCR-3EZ 产品信息

主要信息

产品范围                                              EOCR

---

产品型号                                              EOCR-3EZ

---

产品类型                                              多功能电动机保护继电器

---

继电器应用                                            过电流，In＞OC设定值

                                                低电流，In＜OC设定值

                                                堵转（起动中），In＞OC设定值2...8倍

                                                堵转（运行中），In＞OC设定值1.5...5倍

                                                反转

                                                电流不平衡，10...50%

                                                接地，Ig＜Ig设定值

---

电源类型                                                 AC

---

电源频率                                                 50...60HZ

---

本体电流保护范围                                    05:0.5...7A/80：5~80A

                                                               超过本体范围使用05型与3CT配使用，最大可保护至960A

---



电气/机械特性

---

额定电源电压 [Us]                              100~240VAC/DC

---

辅助触点类型                                         A型： OL:1a(97-98),GR:1a(57-58)

                                                           C型：  OL/GR:1b(95-96)-1a(97-98)

---

额定绝缘电压 [Ui]                                  600 V AC 主回路 符合 CSA

                                                              600 V AC 主回路 符合 UL

                                                              690 V AC 主回路 符合 IEC 60947-4-1

---

安装方式                                                35mm导轨安装或螺钉固定

---

电磁兼容性                                              传导辐射 class A 符合 EN 55011

                                                               免于电磁干扰 10 V/m 符合 IEC 61000-4-3

                                                               静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

                                                               静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

                                                               免于快速瞬变 2 kV 符合 IEC 61000-4-4

                                                                冲击耐受电压 6 kV 符合 IEC 61000-4-5

                                                                高频传导干扰 10 V 符合 IEC 61000-4-6

---

约定发热电流 [Ith]                                    5A 适用信号回路

---

与继电器配合使用的熔丝                           5 A gG 适用 信号回路

                                                                 5 A BS 适用 信号回路

---

额定冲击耐受电压 [Uimp]                          6 kV

---

接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable

---

紧固扭矩                                信号回路 : 1.7 N.m 螺丝: M3.5

---

环境

---

符合标准                                   IEC 60255-6

                                                 IEC 60947

---

产品认证                                   CSA  UL  CE  CCC

---

防护措施                                    TH 符合 IEC 60068

---

IP 保护等级                                IP20 符合 VDE 0106

                                                  IP20 符合 IEC 60529

---

环境温度                                   -25...60 °C 不降容 符合 IEC 60947-4-1

---

贮存环境温度                             -30...80 °C

---

工作海拔                                     2000m

---

抗冲击、震动性能                         抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                    抗震性能 4 gn IEC 60068-2-6

---

绝缘性能                                     2 kV 在…上 50 Hz 符合 IEC 60255-5

---

 质保期                                18个月

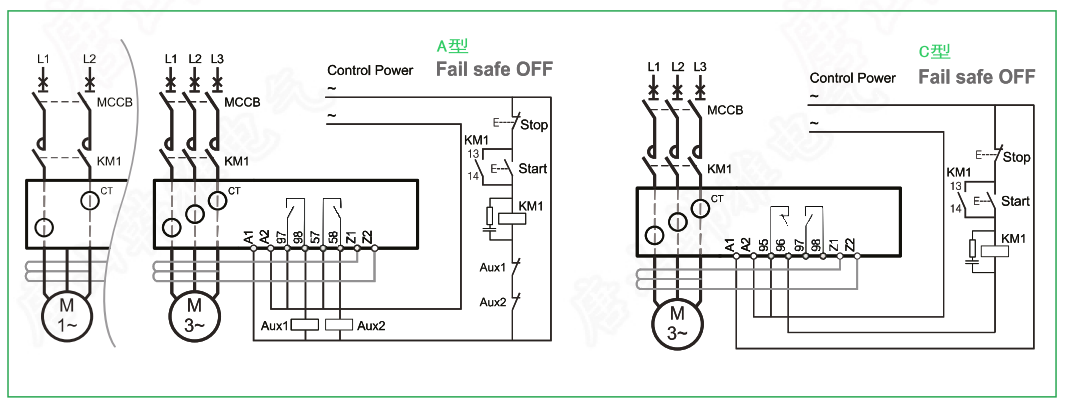

EOCR-3EZ 接线示意

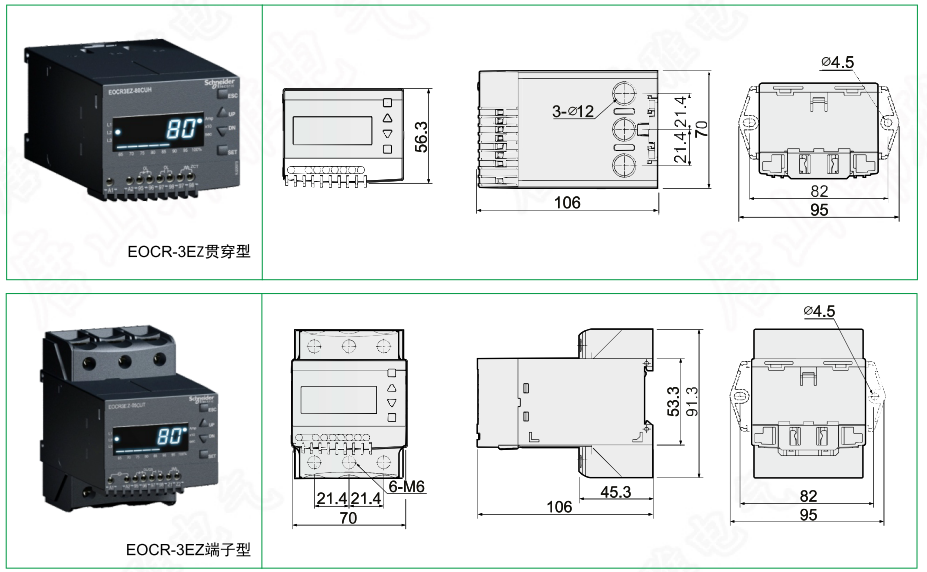

EOCR-3EZ 外形尺寸

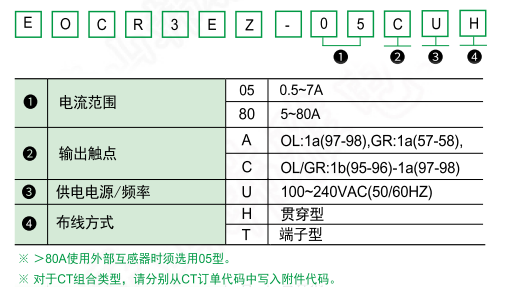

EOCR-3EZ 产品订购
