EOCR-3DM2,EOCR-FDM2等nEOCR产品热特性根据模型是什么？

nEOCR系列产品包括以下产品：

EOCR-3DM2,EOCR-FDM2,EOCR-3MZ2,EOCR-FMZ2,EOCR-3BZ2,EOCR-FBZ2,EOCR-i3DM,EOCR-iFDM,EOCR-i3MZ,EOCR-iFMZ,EOCR-i3M420,EOCR-iFM420,EOCR-i3MS,EOCR-iFMS,EOCR-i3BZ,EOCR-iFBZ.

上述产品均可设置时间-电流特性(Time-Current Characteristic)为Thermal inverse characteristic即热反时限。其跳闸运行的模型下面详述解答！

1.  特性曲线(Time-Current Characteristic)

(1) Hot-Curve

(2) Cold-Curve

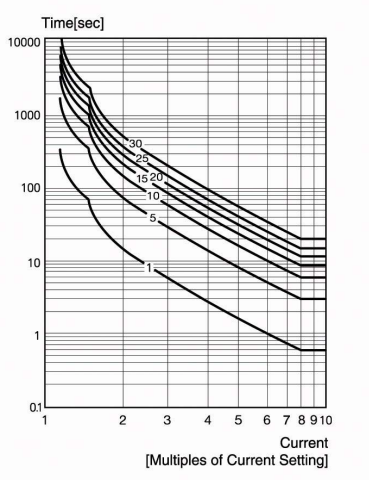

<Cold-Curve>

2.  热容量(Thermal Capacity)

热平衡状态的方程式如下：

由上式得出解为：

nEOCR在内部计算上得到热量值。

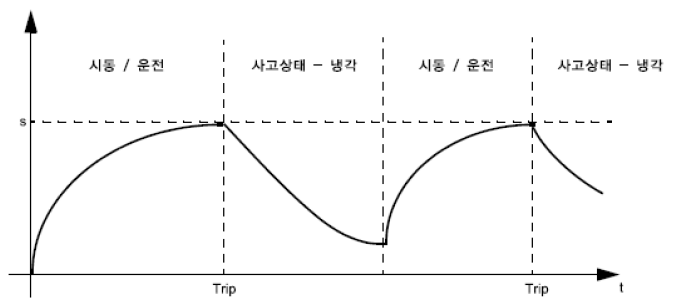

                                                        <热量曲线>

如nEOCR计算的热量值为100则发生故障跳闸Trip，跳闸后热容量值下降到95以下可进行复位处理。

 3.  参考文献
IEC60255-8 : Thermal Electrical Relays
