EOCR-3E420/FE420/i3M420/iFM420模拟量4-20mA输出方法

时间: 2019-07-19 10:30:07

4-20mA输出产品的方法

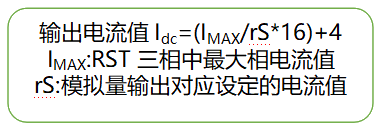

1.4-20mA模拟量输出电流值根据下式运算所得:

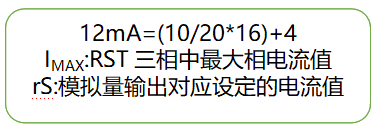

例)三相电流中最大值为10A,rs设置为20A,则Idc值为12mA。


2 检查方法

将4-20mA输出线解开,并检查DC输出端子+-间电流值与根据上式计算结果进行比较应相同。

(注意:不解开4-20mA输出线,直接用DC电流元件测量电流可能会产生误差,请务必解除后进行并测量。)


3、不解开4-20mA输出线方法(假设外部输入电阻值为250Ω,如输出电流值为4mA时电压值为1V,20mA时则输出5V。)

(注意:解开4-20mA输出线检测DC电压值,与4-20输出电流无关。输出电压值为10.3V)

根据上述方式可根据DC电压测量值确认4-20mA输出值。

如输出电流值为16mA

20:5 = 16:X(输出电压)

20X=80

     x = 4

即输出电压值为DC4V。
