EOCR-MME安装使用时,该如何根据配置构成TRIP接点?

时间: 2019-07-19 10:28:44

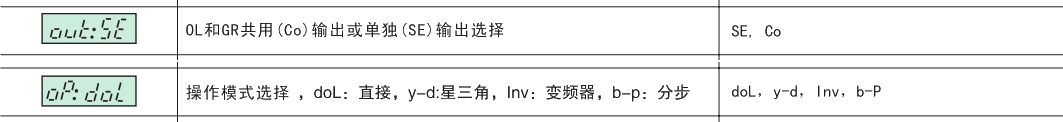

EOCR-MME,SYScF菜单中out和oP设置不同,故障跳闸trip输出会有所不同,具体参照下表:

Non ZCT Type : MMED
Built in : MMEB
External ZCT : MMEZ



Type

Output

Function

Ready

Run(Y)

Run(D)

Stop

Alarm

Fault

Fault Reset

Non ZCT Type- DOL

O1

Control

Open

Close

Open

Close

Open

Open

O2

ALo “A”

Open

Close

Open

Close

Open

Open

ALo “F”

Open

Close

Open

Flicker

*1Flicker II

Open

ALo “H”

Open

Open

Open

Close

Open

Open

O3

Trip

Open

Open

Open

Open

Close@OL

Open

Non ZCT Type- YD

O1

Control

Open

Close

Open

Open

Open

Open

O2

Control

Open

Open

Close

Open

Open

Open

O3

Trip

Open

Open

Open

Open

Close

Open

Built in or External ZCT – DOL with CO

O1

Control

Open

Close

Open

Close

Open

Open

O2

ALo “A”

Open

Close

Open

Close

Open

Open

ALo “F”

Open

Close

Open

Flicker

*1Flicker II

Open

ALo “H”

Open

Open

Open

Close

Open

Open

O3

Trip

Open

Open

Open

Open

Close

Open

Built in or External ZCT – DOL with SE

O1

Control

Open

Close

Open

Open

Open

O2

OL Trip

Open

Open

Open

Close@OL

Open

O3

EF Trip

Open

Open

Open

Close@EF

Open

Built in or External ZCT –  YD with CO
