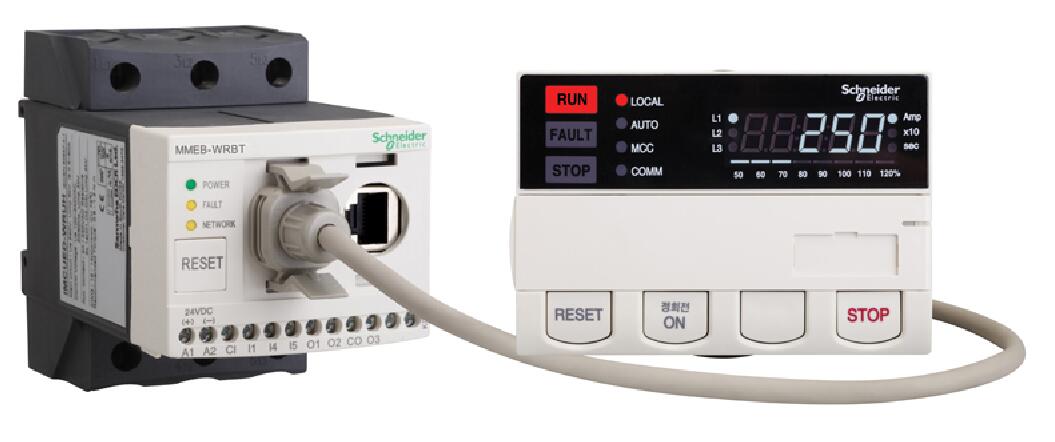

EOCR-MME 概述 ◆ 本地、远程控制可设定 ◆ 多种起动方式：直接起动、星三角起动、双向起动和变频器起动 ◆ 自带Modbus RS-485通讯 ◆ 控制方式：控制按钮，操作面板、自动和通讯总线 ◆ 适用于变频环境：低频5~200HZ ◆ 增强型监控功能：分体传输距离可达150m ◆ 定时限/反时限/过热反时限可选择 ◆ 电流幅值棒：显示当前负载系数 ◆ 记录最后三次故障：故障愿意、故障各相位电流值和故障时间 ◆ 日期和时间可设定 ◆ 限制再启动功能，总运行时间显示 ◆ 三相电流值和接地电流值循环显示 ◆ 三相/单相负载保护可选择 ◆ 通过PCON软件可在PC机进行参数设定合运行监测

EOCR-MME 保护功能

◆  过电流（定时限：0.2...120秒，反时限：1...30class）

◆  低电流（OFF,1...120秒）

◆  缺相（OFF,0.5...5秒内）

◆  反转（0.15秒）

◆  电流不平衡（1...10秒）

◆  失速（D-Time后0.5秒）

◆  堵转（0.2...10秒）

◆  接地（0.05...10秒）

★ Modbus RS-485 通讯



 EOCR-MME 产品信息

主要信息

产品范围                                EOCR

---

产品型号                                EOCR-MME●

---

产品类型                               多功能电动机保护控制继电器

---

继电器应用                            过电流，In＞OC设定值

                                低电流，In＜OC设定值

                                堵转（起动中），In＞OC设定值2...8倍

                                堵转（运行中），In＞OC设定值1.5...5倍

                                反转

                                 电流不平衡，10...50%

                                 接地，Ig＞Ig设定值

---

通讯类型                                Modbus RS-485

---

电源类型                                AC

---

电源频率                                50...60HZ

---

本体电流保护范围                   0.5...100A（定时限）

                                              0.5...32A（反时限/热反时限）

                                               0.03…10 A  接地电流值

---



电气/机械特性

---

额定电源电压 [Us]                         24VAC/DC

                                                             100...240VAC/DC

---

辅助触点类型           3 NO, O1 / O2 / O3

---

额定绝缘电压 [Ui]                                 600 V AC 主回路 符合 CSA

                                                             600 V AC 主回路 符合 UL
                                                             690 V AC 主回路 符合 IEC 60947-4-1

---

安装方式                                               35mm导轨安装或螺钉固定

---

电磁兼容性                                            传导辐射 class A 符合 EN 55011

                                                免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                                静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                                静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                                免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                                冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                                高频传导干扰 10 V 符合 IEC 61000-4-6

---

约定发热电流 [Ith]                        5A 适用信号回路

---

与继电器配合使用的熔丝                        5 A gG 适用 信号回路

                                                             5 A BS 适用 信号回路

---

额定冲击耐受电压 [Uimp]        6 kV

---

接线能力                                                信号回路 : lugs-ring terminals 接线片外径: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end

---

紧固扭矩                                信号回路 : 1.7 N.m 螺丝: M3.5

---

环境

---

符合标准                               IEC 60255-6

                                               IEC 60947

---

产品认证                                 CSA  UL  CE  CCC

---

防护措施                                 TH 符合 IEC 60068

---

IP 保护等级                           IP20 符合 VDE 0106

                                            IP20 符合 IEC 60529

---

环境温度                                 -25...60 °C 不降容 符合 IEC 60947-4-1

---

贮存环境温度                          -30...80 °C

---

工作海拔                                 2000 m

---

抗冲击、震动性能                   抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                           抗震性能 4 gn IEC 60068-2-6

---

绝缘性能                                2 kV 在…上 50 Hz 符合 IEC 60255-5

---

 质保期                                18个月

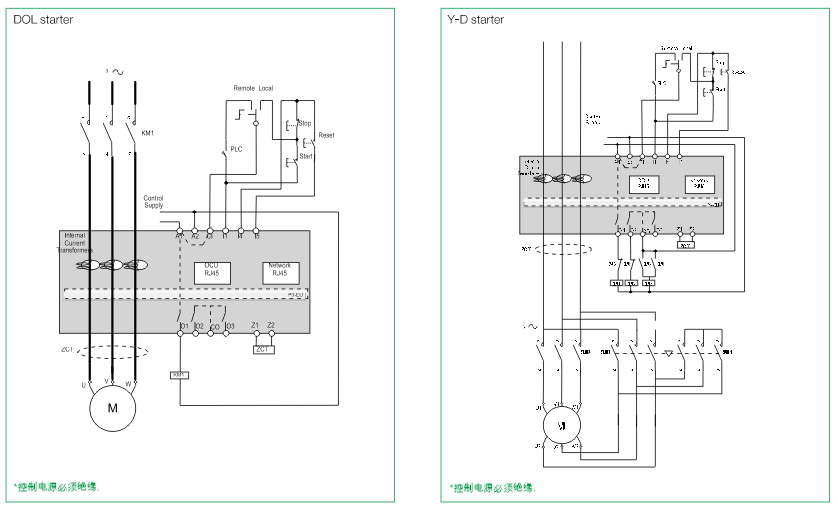

 EOCR-MME● 接线示意

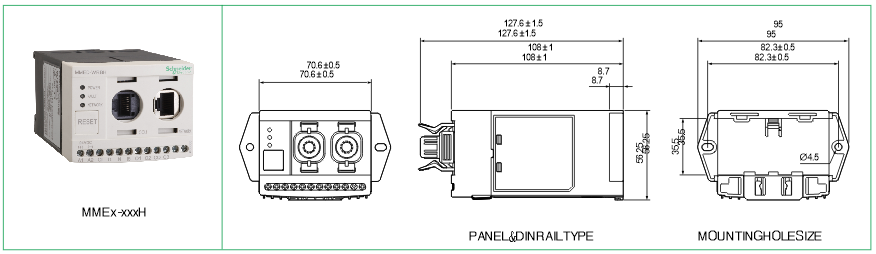

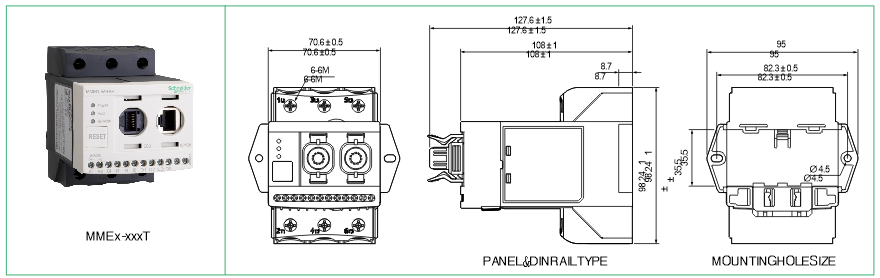

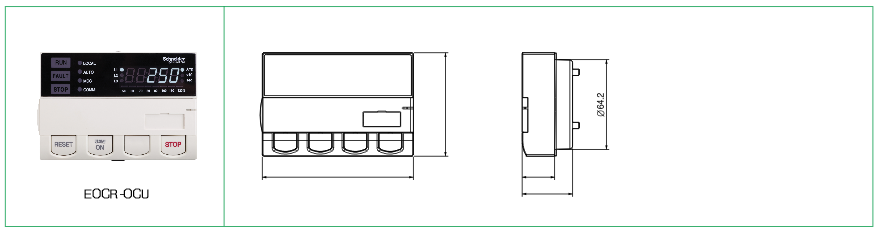

 EOCR-MME● 外形尺寸

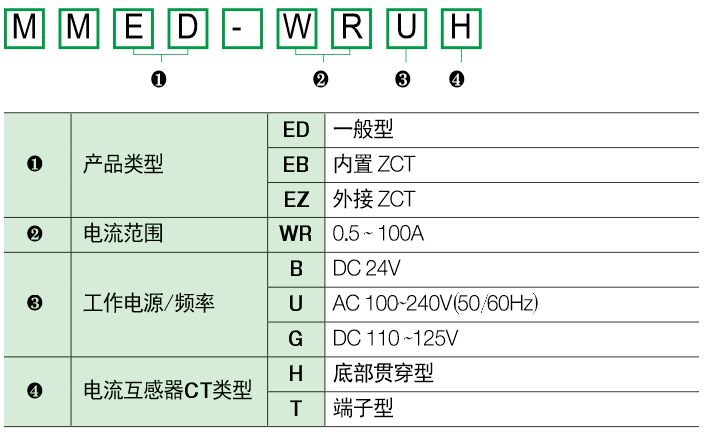

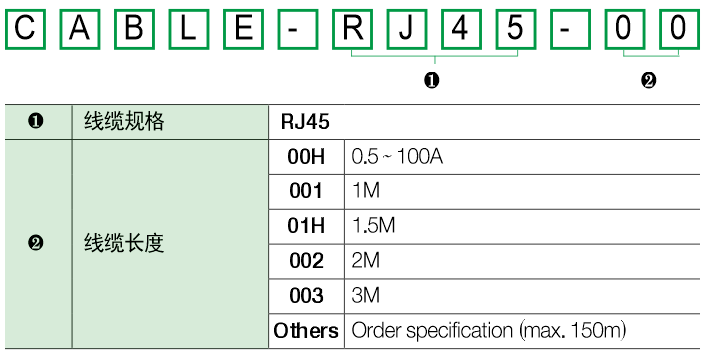

 EOCR-MME● 产品订购
