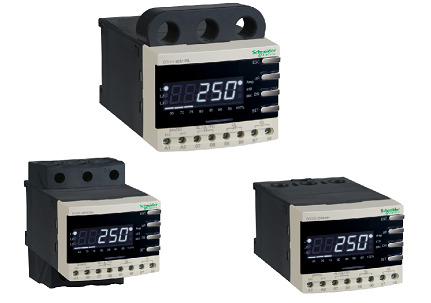

EOCR-CMA 概述 ◆ 内置MCU（微处理器控制单元）和ASIC（专业集成电路） ◆ 16位ADC数模转换和RMS电流有效值 ◆ 3CT集成组装，最大饱和电流值可达240A      外配CT最大保护电流可达3600A ◆ Modbus RS-485 通迅，距离可达400米 ◆ 保护功能：过电流、欠电流、反转、缺相、失速、电流不平衡及4-20mA电流输出 ◆ 附加功能：掉电保护、运行时间累计、记录最后三次故障原因及电流和多种复位方式选择 ◆ 强化监视功能：三相电流循环显示&跳闸原因显示 ◆ 定时限/反时限/过热反时限可选择 ◆ 限制再启动功能，可防止负载重复运行 ◆ 电流幅值棒可实时显示负载运行状况 ◆ 可适用于变频环境下20-400HZ ◆ 运用RoHS：保护环境

EOCR-CMA 保护功能

◆  过电流（定时限：0.2...30秒，反时限：1...30class）

◆  低电流（OFF,1...10秒）

◆  缺相（OFF,0.5...5秒内）

◆  反转（0.15秒）

◆  电流不平衡（1...10秒）

◆  失速（D-Time后0.5秒）

◆  堵转（0.3...5秒）

★ 4...20mA模拟量变送器输出

★ Modbus RS-485通讯



EOCR-CMA 产品信息

主要信息

产品范围                                EOCR

---

产品型号             EOCR-CMA

---

产品类型                                多功能电动机保护继电器

---

继电器应用                             过电流，In＞OC设定值

                                低电流，In＜OC设定值

                                堵转（起动中），In＞OC设定值2...8倍

                                堵转（运行中），In＞OC设定值1.5...5倍

                                反转

                                电流不平衡，10...50%

                                4...20mA输出

---

通讯类型                               Modbus RS-485

---

电源类型                               AC

---

电源频率         50...60HZ

---

本体电流保护范围                 0.5...80A（定时限）

                                            0.5...32A（反时限/热反时限）

---



电气/机械特性

---

额定电源电压 [Us]                    24VAC/DC

                                                100...240VAC/DC

---

辅助触点类型                        1 NC+1 NO,  OL

---

额定绝缘电压 [Ui]                      600 V AC 主回路 符合 CSA

                                                  600 V AC 主回路 符合 UL
                                                  690 V AC 主回路 符合 IEC 60947-4-1

---

安装方式                                   35mm导轨安装或螺钉固定

---

电磁兼容性                                传导辐射 class A 符合 EN 55011

                                    免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                    静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                    静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                    免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                    冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                     高频传导干扰 10 V 符合 IEC 61000-4-6

---

约定发热电流 [Ith]                5A 适用信号回路

---

与继电器配合使用的熔丝             5 A gG 适用 信号回路

                                                  5 A BS 适用 信号回路

---

额定冲击耐受电压 [Uimp]   6 kV

---

接线能力                                   信号回路 : lugs-ring terminals 接线片外径?: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end

---

紧固扭矩                     信号回路 : 1.7 N.m 螺丝: M3.5

---

环境

---

符合标准                                        IEC 60255-6

                                                      IEC 60947

---

产品认证            CSA  UL  CE  CCC

---

防护措施                                        TH 符合 IEC 60068

---

IP 保护等级                                    IP20 符合 VDE 0106

                                                   IP20 符合 IEC 60529

---

环境温度                                         -25...60 °C 不降容 符合 IEC 60947-4-1

---

贮存环境温度                                  -30...80 °C

---

工作海拔                                         2000 m

---

抗冲击、震动性能                             抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                    抗震性能 4 gn IEC 60068-2-6

---

绝缘性能              2 kV 在…上 50 Hz 符合 IEC 60255-5

---

质保期                        18个月



EOCR-CMA 接线示意

EOCR-CMA 外形尺寸
