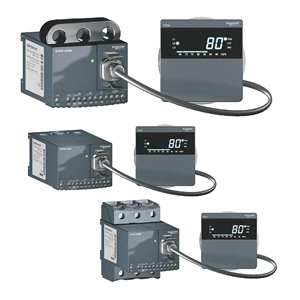

 | EOCR-iFMZ 概述 ◆ 内置MCU（微处理器控制单元） ◆ 实时监测/高精度 ◆ 保护功能：过电流、欠电流、反转、缺相、失速、电流不平衡,接地 ◆ 附加功能：掉电保护、运行时间累计、记录最后三次故障原因及电流和多种复位方式选择 ◆ 强化监视功能：三相电流和接地电流循环显示&跳闸原因显示 ◆ 定时限/反时限/过热反时限可选择 ◆ 电流幅值棒可实时显示负载运行状况 ◆ 通讯方式：Modbus RS-485 |
EOCR-iFMZ 保护功能
◆ 过电流（定时限：0.2...30秒，反时限：1...30class）
◆ 低电流（OFF,1...10秒）
◆ 缺相（OFF,0.5...5秒内）
◆ 反转（0.15秒）
◆ 电流不平衡（1...10秒）
◆ 失速（D-Time后0.5秒）
◆ 堵转（0.3...5秒）
◆ 接地（0.05...5秒）
★ Modbus RS-485通讯
EOCR-iFMZ 产品信息
主要信息
产品范围 EOCR
产品型号 EOCR-iFMZ
产品类型 多功能电动机保护继电器
继电器应用 过电流，In＞OC设定值
低电流，In＜OC设定值
堵转（起动中），In＞OC设定值2...8倍
堵转（运行中），In＞OC设定值1.5...5倍
反转
电流不平衡，10...50%
接地，Ig＞Ec设定值
通讯类型 Modbus RS-485
电源类型 AC
电源频率 50...60HZ
本体电流保护范围 0.5...80A（定时限）
0.5...32A（反时限/热反时限）
0.03…10 A (定时限) - 接地电流值
电气/机械特性
额定电源电压 [Us] 24VAC/DC
100...240VAC/DC
辅助触点类型 A type : 1 NO, OL & 1 NO, GR
C type : 1 NC+1 NO, OL/GR
D type : 1 NC, OL & 1 NO, GR
额定绝缘电压 [Ui] 600 V AC 主回路 符合 CSA
600 V AC 主回路 符合 UL
690 V AC 主回路 符合 IEC 60947-4-1
安装方式 35mm导轨安装或螺钉固定
电磁兼容性 传导辐射 class A 符合 EN 55011
免于电磁干扰 10 V/m 符合 IEC 61000-4-3
静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
免于快速瞬变 2 kV 符合 IEC 61000-4-4
冲击耐受电压 6 kV 符合 IEC 61000-4-5
高频传导干扰 10 V 符合 IEC 61000-4-6
约定发热电流 [Ith] 5A 适用信号回路
与继电器配合使用的熔丝 5 A gG 适用 信号回路
5 A BS 适用 信号回路
额定冲击耐受电压 [Uimp] 6 kV
接线能力 信号回路 : lugs-ring terminals 接线片外径?: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
紧固扭矩 信号回路 : 1.7 N.m 螺丝: M3.5
环境
符合标准 IEC 60255-6
IEC 60947
产品认证 CSA UL CE CCC
防护措施 TH 符合 IEC 60068
IP 保护等级 IP20 符合 VDE 0106
IP20 符合 IEC 60529
环境温度 -25...60 °C 不降容 符合 IEC 60947-4-1
贮存环境温度 -30...80 °C
工作海拔 2000 m
抗冲击、震动性能 抗冲击性能 15 gn (11ms) IEC 60068-2-7
抗震性能 4 gn IEC 60068-2-6
绝缘性能 2 kV 在…上 50 Hz 符合 IEC 60255-5
质保期 18个月

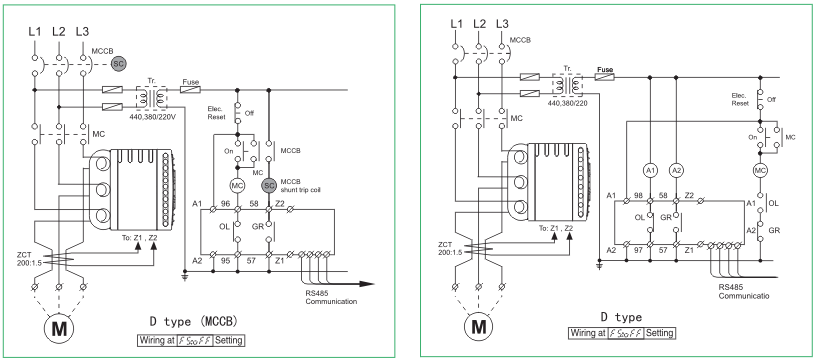

EOCR-iFMZ 接线示意

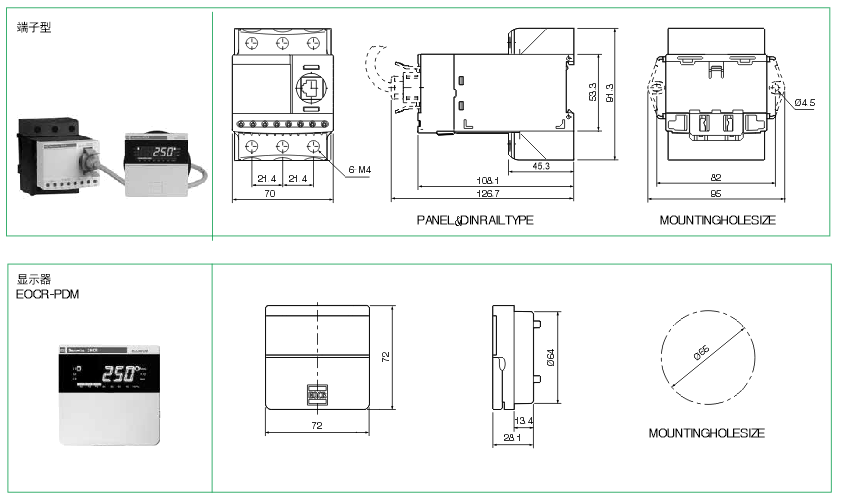

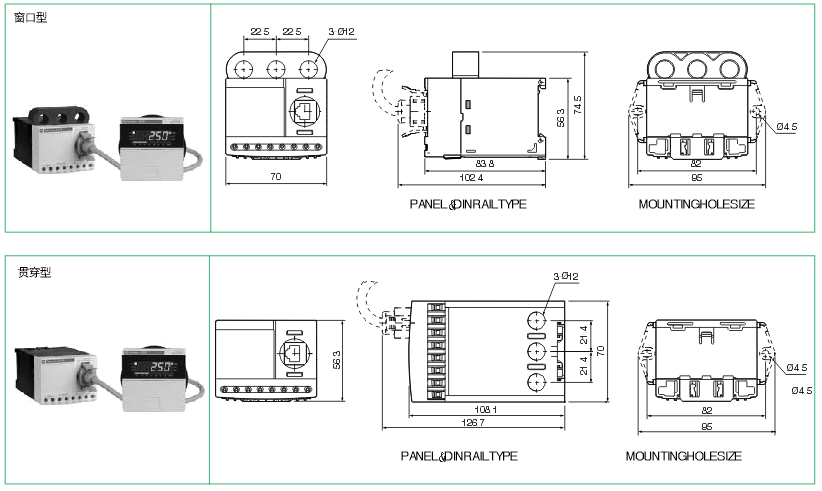

EOCR-iFMZ 外形尺寸

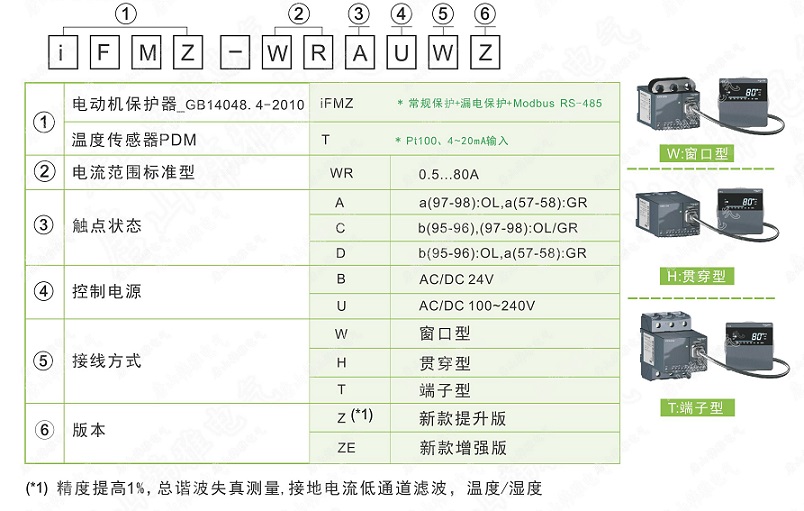

EOCR-iFMZ 产品订购

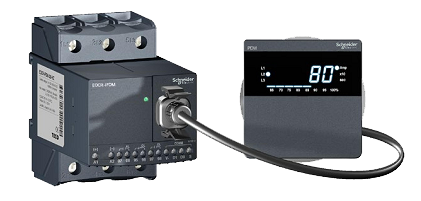

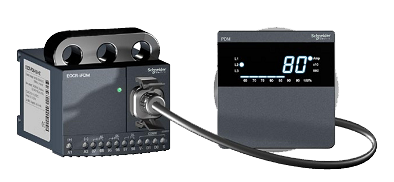

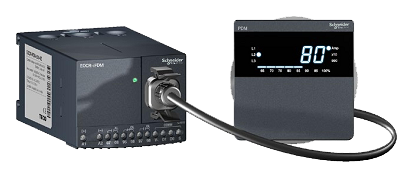

EOCR-iFMZ 产品列表
| 缩图 | 类别 | 型号 | 控制电压 | 触点状态 |
|---|---|---|---|---|
窗口型 | EOCR-iFMZ | EOCRiFMZ-WRAUWZ EOCRFMZ-WRAUW(停产) | AC/DC 100-240V | A型 |
EOCRiFMZ-WRABWZ EOCRiFMZ-WRABW(停产) | AC/DC 24V | |||
贯穿型 | EOCRiFMZ-WRAUHZ EOCRiFMZ-WRAUH(停产) | AC/DC 100-240V | ||
EOCRiFMZ-WRABHZ EOCRi3MZ-WRABH(停产) | AC/DC 24V | |||
端子型 | EOCRiFMZ-WRAUTZ EOCRiFMZ-WRAUT(停产) | AC/DC 100-240V | ||
EOCRiFMZ-WRABTZ EOCRiFMZ-WRABHT(停产) | AC/DC 24V |
窗口型 | EOCR-iFMZ | EOCRiFMZ-WRCUWZ EOCRiFMZ-WRCUW(停产) | AC/DC 100-240V | C型 |
EOCRiFMZ-WRCBWZ EOCRiFMZ-WRCBW(停产) | AC/DC 24V | |||
贯穿型 | EOCRiFMZ-WRCUHZ EOCRiFMZ-WRCUH(停产) | AC/DC 100-240V | ||
EOCRiFMZ-WRCBHZ EOCRiFMZ-WRCBH(停产) | AC/DC 24V | |||
端子型 | EOCRiFMZ-WRCUTZ EOCRiFMZ-WRCUT(停产) | AC/DC 100-240V | ||
EOCRiFMZ-WRCBTZ EOCRiFMZ-WRCBHT(停产) | AC/DC 24V |
窗口型 | EOCR-iFMZ | EOCRiFMZ-WRDUWZ EOCRiFMZ-WRDUW(停产) | AC/DC 100-240V | D型 |
EOCRiFMZ-WRDBWZ EOCRiFMZ-WRDBW(停产) | AC/DC 24V | |||
贯穿型 | EOCRiFMZ-WRDUHZ EOCRiFMZ-WRDUH(停产) | AC/DC 100-240V | ||
EOCRiFMZ-WRDBHZ EOCRiFMZ-WRDBH(停产) | AC/DC 24V | |||
端子型 | EOCRiFMZ-WRDUTZ EOCRiFMZ-WRDUT(停产) | AC/DC 100-240V | ||
EOCRiFMZ-WRDBTZ EOCRiFMZ-WRDBHT(停产) | AC/DC 24V |
