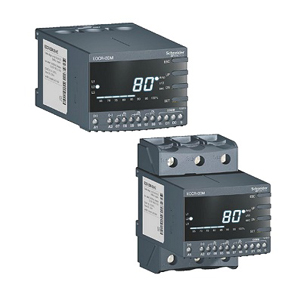

EOCR-3BZ2 概述 ◆ 高性能多功能电动机保护器 ◆ 实时监测/高精度 ◆ 可为单相或三相交流负载提供可靠保护 ◆ 保护功能：过电流、欠电流、反转、缺相、失速、电流不平衡和接地保护功能 ◆ 附加功能：掉电保护、运行时间累计、记录最后三次故障原因及电流和多种复位方式选择 ◆ 无需零序互感器ZCT，最大保护电流为80A ◆ 定时限/反时限/过热反时限可选择 ◆ 电流幅值棒可实时显示负载运行状况 ◆ 能与施耐德低压设备完美配合使用，并符合ROHS欧盟环保认证 ◆ 贯穿型和端子型接线方式，可适用于多种安装环境

EOCR-3BZ2 保护功能

◆  过电流（定时限：0.2...30秒，反时限：1...30class）

◆  低电流（OFF,1...10秒）

◆  缺相（OFF,0.5...5秒内）

◆  反转（0.15秒）

◆  电流不平衡（1...10秒）

◆  失速（D-Time后0.5秒）

◆  堵转（0.3...5秒）

◆  接地（0.05...5秒）



EOCR-3BZ2 产品信息

主要信息

产品范围                                EOCR

---

产品型号                               EOCR-3BZ2

---

产品类型                              多功能电动机保护继电器

---

继电器应用                        过电流，In＞OC设定值

                              低电流，In＜OC设定值

                              堵转（起动中），In＞OC设定值2...8倍

                              堵转（运行中），In＞OC设定值1.5...5倍

                              反转

                              电流不平衡，10...50%

                              接地，Ig＞Ec设定值

---

电源类型                            AC

---

电源频率                            50...60HZ

---

本体电流保护范围               0.5...80A（定时限）

                                          0.5...32A（反时限/热反时限）

                                          OFF,0.03…10 A (定时限) - 接地电流值

---



电气/机械特性

---

额定电源电压 [Us]                                      24VAC/DC

                                                                 100...240VAC/DC

---

辅助触点类型                                            A type : 1 NC+1 NO,  OL/UL & 1 NO, GR
                                                                C type : 1 NC+1 NO,  OL/GR & 1 NO, AL/UL/TO

---

额定绝缘电压 [Ui]                                   600 V AC 主回路 符合 CSA

                                                               600 V AC 主回路 符合 UL
                                                               690 V AC 主回路 符合 IEC 60947-4-1

---

安装方式                                               35mm导轨安装或螺钉固定

---

电磁兼容性                                            传导辐射 class A 符合 EN 55011

                                                  免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                                  静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                                  静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                                 免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                                 冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                                  高频传导干扰 10 V 符合 IEC 61000-4-6

---

约定发热电流 [Ith]                                5A 适用信号回路

---

与继电器配合使用的熔丝                       5 A gG 适用 信号回路

                                                            5 A BS 适用 信号回路

---

额定冲击耐受电压 [Uimp]                     6 kV

---

接线能力                                  信号回路 : lugs-ring terminals 接线片外径: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end

---

紧固扭矩                                     信号回路 : 1.7 N.m 螺丝: M3.5

---

环境

---

符合标准                                        IEC 60255-6

                                                      IEC 60947

---

产品认证                                         CSA  UL  CE  CCC

---

防护措施                                        TH 符合 IEC 60068

---

IP 保护等级                                    IP20 符合 VDE 0106

                                                      IP20 符合 IEC 60529

---

环境温度                                        -25...60 °C 不降容 符合 IEC 60947-4-1

---

贮存环境温度                                 -30...80 °C

---

工作海拔                                         2000 m

---

抗冲击、震动性能                           抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                       抗震性能 4 gn IEC 60068-2-6

---

绝缘性能                                        2 kV 在…上 50 Hz 符合 IEC 60255-5

---

 质保期                     18个月

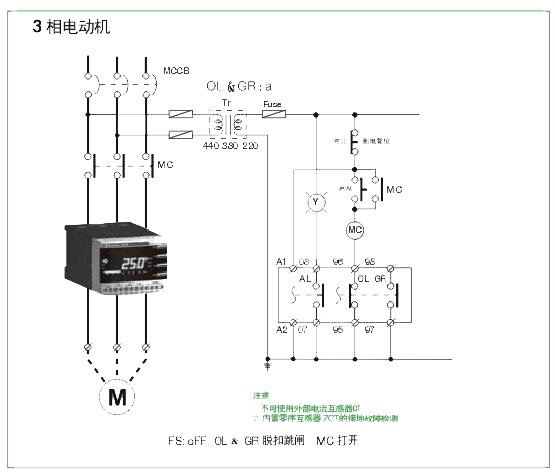

EOCR-3BZ2 接线示意

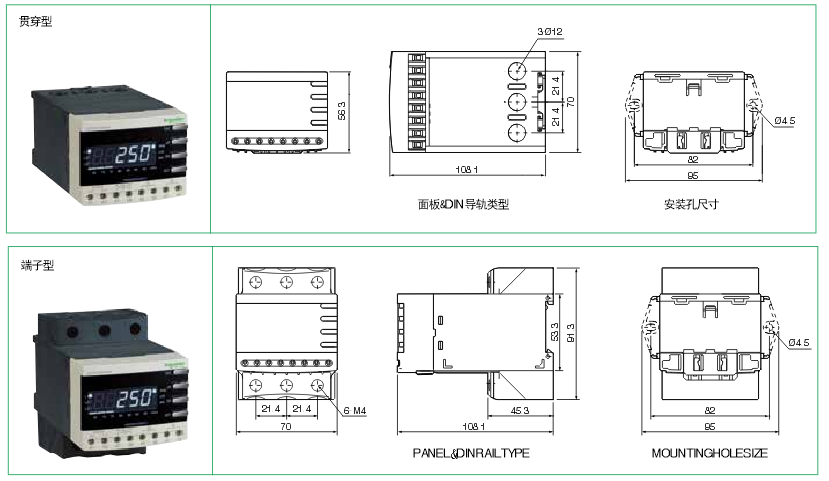

EOCR-3BZ2 外形尺寸

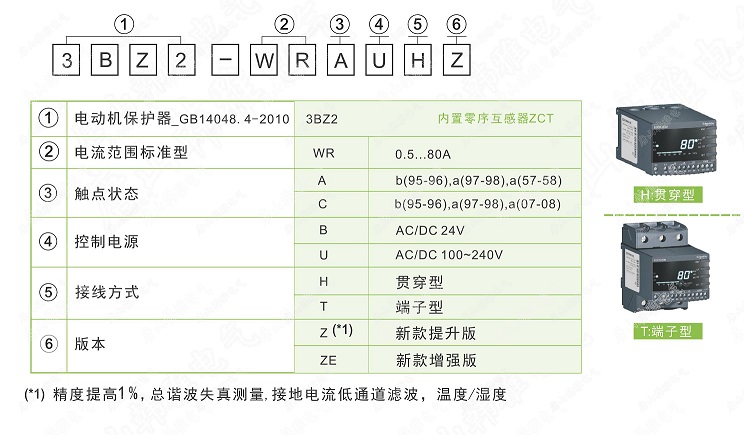

EOCR-3BZ2 产品订购



EOCR-3BZ2 产品列表

缩图	类别	型号	控制电压	触点状态
贯穿型	EOCR-3BZ2	EOCR3BZ2-WRAUHZ EOCR3BZ2-WRAUH(停产)	AC/DC 100-240V	A型
		EOCR3BZ2-WRABHZ EOCR3BZ2-WRABH(停产)	AC/DC 24V
端子型		EOCR3BZ2-WRAUTZ EOCR3BZ2-WRAUT(停产)	AC/DC 100-240V
		EOCR3BZ2-WRABTZ EOCR3BZ2-WRABHT(停产)	AC/DC 24V

贯穿型	EOCR-3BZ2	EOCR3BZ2-WRCUHZ EOCR3BZ2-WRCUH(停产)	AC/DC 100-240V	C型
		EOCR3BZ2-WRCBHZ EOCR3BZ2-WRCBH(停产)	AC/DC 24V
端子型		EOCR3BZ2-WRCUTZ EOCR3BZ2-WRCUT(停产)	AC/DC 100-240V
		EOCR3BZ2-WRCBTZ EOCR3BZ2-WRCBHT(停产)	AC/DC 24V
