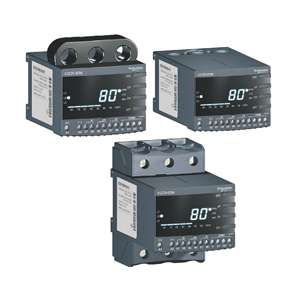

EOCR-3MZ2 概述 ◆ 内置MCU（微处理控制器） ◆ 实时处理/高精确度 ◆ 保护功能：过电流，欠电流，缺相，逆相，接地，不平衡，启动中堵转，运转中堵转功能 ◆ 辅助功能，运转时间储存功能，故障原因储存功能，再启动限制功能，故障保护功能 ◆ 监视功能强化：三相电流及泄露电流，跳闸原因 ◆ 条形图显示功能 ◆ 三相及单相通用 ◆ 三相电流及泄露电流循环显示功能 ◆ 采用RoHS

EOCR-3MZ2 保护功能

◆  过电流（定时限：0.2...30秒，反时限：1...30class）

◆  低电流（OFF,1...10秒）

◆  缺相（OFF,0.5...5秒内）

◆  反转（0.15秒）

◆  电流不平衡（1...10秒）

◆  失速（D-Time后0.5秒）

◆  堵转（0.3...5秒）

◆  接地（0.05...5秒）



EOCR-3MZ2 产品信息

主要信息

产品范围                                EOCR

---

产品型号                                EOCR-3MZ2

---

产品类型                                多功能电动机保护继电器

---

继电器应用                         低电流，In＜OC设定值

                               堵转（起动中），In＞OC设定值2...8倍

                               堵转（运行中），In＞OC设定值1.5...5倍

                               反转

                               电流不平衡，10...50%

                               接地，Ig＞EF设定值

---

电源类型                            AC

---

电源频率                             50...60HZ

---

本体电流保护范围                0.5...80A（定时限）

                                           0.5...32A（反时限/热反时限）

---



电气/机械特性

---

额定电源电压 [Us]                       24VAC/DC

                                                   100...240VAC/DC

---

辅助触点类型                              A type : 1 NO, OL & 1 NO, GR
                                                   C type : 1 NC+1 NO, OL/GR
                                                   D type : 1 NC, OL & 1 NO, GR

---

额定绝缘电压 [Ui]                       600 V AC 主回路 符合 CSA

                                                  600 V AC 主回路 符合 UL

                                                  690 V AC 主回路 符合 IEC 60947-4-1

---

安装方式                                    35mm导轨安装或螺钉固定

---

电磁兼容性                              传导辐射 class A 符合 EN 55011

                                     免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                     静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                     静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                     免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                     冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                     高频传导干扰 10 V 符合 IEC 61000-4-6

---

约定发热电流 [Ith]                      5A 适用信号回路

---

与继电器配合使用的熔丝              5 A gG 适用 信号回路

                                                   5 A BS 适用 信号回路

---

额定冲击耐受电压 [Uimp]           6 kV

---

接线能力                                     信号回路 : lugs-ring terminals 接线片外径?: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm2 - cable stiffness: flexible - without cable end cable end

---

紧固扭矩                                   信号回路 : 1.7 N.m 螺丝: M3.5

---

环境

---

符合标准                                     IEC 60255-6

                                                   IEC 60947

---

产品认证                                      CSA  UL  CE  CCC

---

防护措施                                      TH 符合 IEC 60068

---

IP 保护等级                                  IP20 符合 VDE 0106

                                                    IP20 符合 IEC 60529

---

环境温度                                      -25...60 °C 不降容 符合 IEC 60947-4-1

---

贮存环境温度                              -30...80 °C

---

工作海拔                                     2000 m

---

抗冲击、震动性能                        抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                   抗震性能 4 gn IEC 60068-2-6

---

绝缘性能                                     2 kV 在…上 50 Hz 符合 IEC 60255-5

---

质保期                    18个月

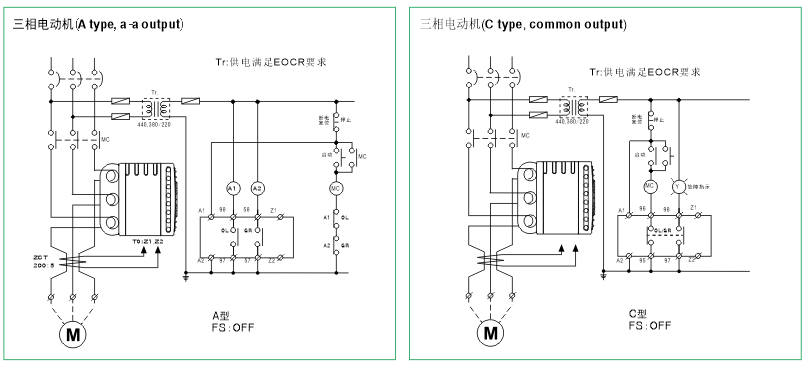

EOCR-3MZ2 接线示意

EOCR-3MZ2 外形尺寸

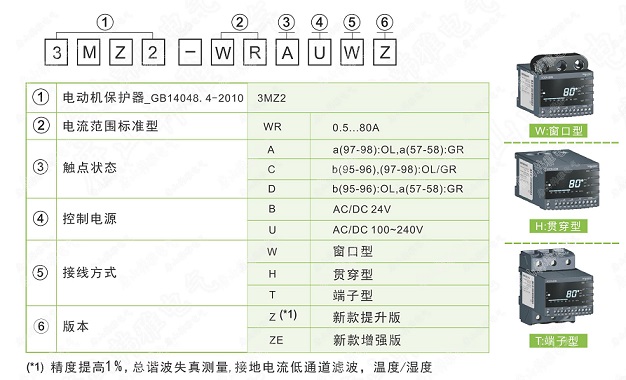

EOCR-3MZ2 产品订购

EOCR-3MZ2 产品列表

缩图	类别	型号	控制电压	触点状态
窗口型	EOCR-3MZ2	EOCR3MZ2-WRAUWZ EOCR3MZ2-WRAUW(停产)	AC/DC 100-240V	A型
		EOCR3MZ2-WRABWZ EOCR3MZ2-WRABW(停产)	AC/DC 24V
贯穿型		EOCR3MZ2-WRAUHZ EOCR3MZ2-WRAUH(停产)	AC/DC 100-240V
		EOCR3MZ2-WRABHZ EOCR3MZ2-WRABH(停产)	AC/DC 24V
端子型		EOCR3MZ2-WRAUTZ EOCR3MZ2-WRAUT(停产)	AC/DC 100-240V
		EOCR3MZ2-WRABTZ EOCR3MZ2-WRABHT(停产)	AC/DC 24V

窗口型	EOCR-3MZ2	EOCR3MZ2-WRCUWZ EOCR3MZ2-WRCUW(停产)	AC/DC 100-240V	C型
		EOCR3MZ2-WRCBWZ EOCR3MZ2-WRCBW(停产)	AC/DC 24V
贯穿型		EOCR3MZ2-WRCUHZ EOCR3MZ2-WRCUH(停产)	AC/DC 100-240V
		EOCR3MZ2-WRCBHZ EOCR3MZ2-WRCBH(停产)	AC/DC 24V
端子型		EOCR3MZ2-WRCUTZ EOCR3MZ2-WRCUT(停产)	AC/DC 100-240V
		EOCR3MZ2-WRCBTZ EOCR3MZ2-WRCBHT(停产)	AC/DC 24V

窗口型	EOCR-3MZ2	EOCR3MZ2-WRDUWZ EOCR3MZ2-WRDUW(停产)	AC/DC 100-240V	D型
		EOCR3MZ2-WRDBWZ EOCR3MZ2-WRDBW(停产)	AC/DC 24V
贯穿型		EOCR3MZ2-WRDUHZ EOCR3MZ2-WRDUH(停产)	AC/DC 100-240V
		EOCR3MZ2-WRDBHZ EOCR3MZ2-WRDBH(停产)	AC/DC 24V
端子型		EOCR3MZ2-WRDUTZ EOCR3MZ2-WRDUT(停产)	AC/DC 100-240V
		EOCR3MZ2-WRDBTZ EOCR3MZ2-WRDBHT(停产)	AC/DC 24V
