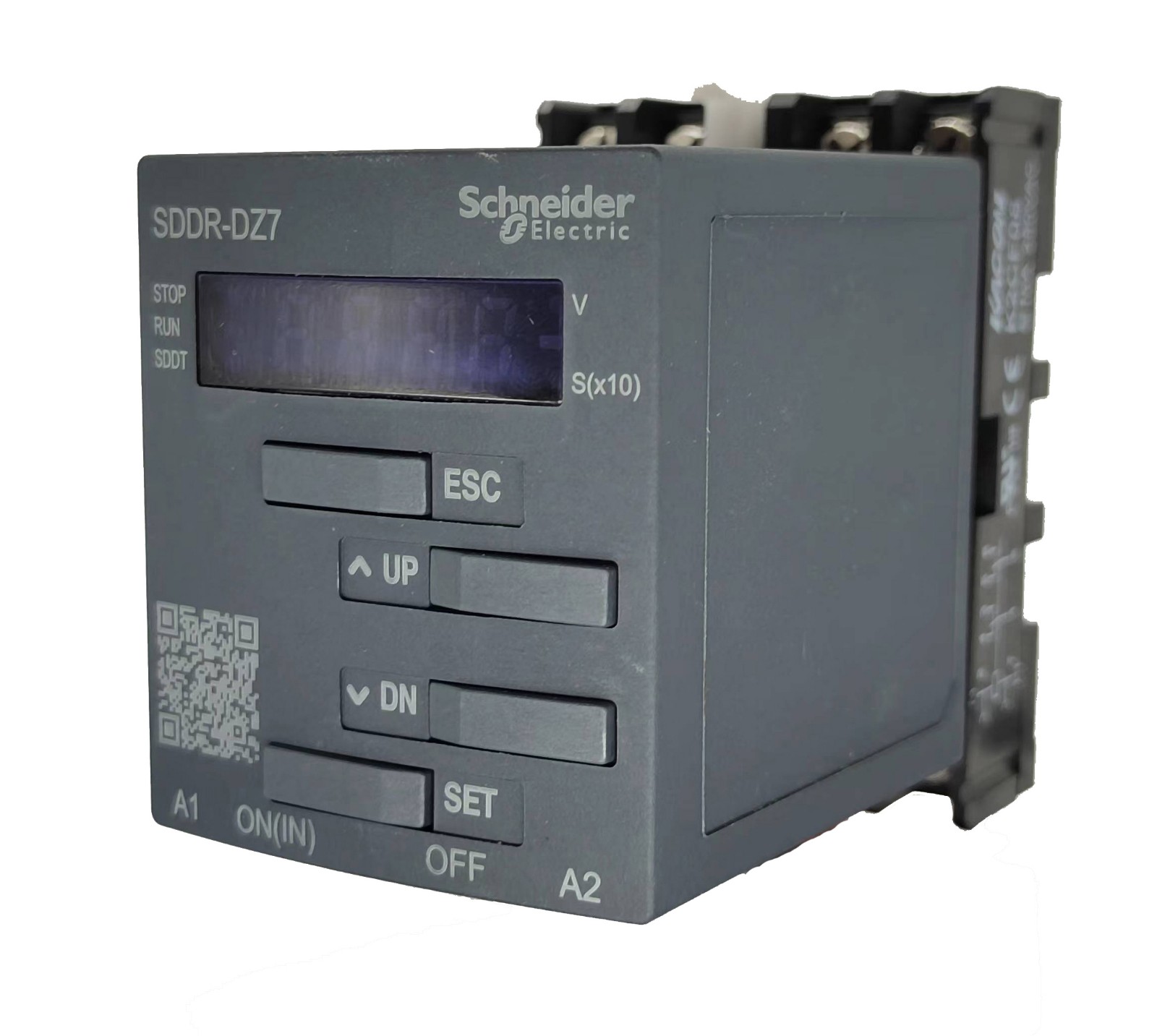

SDDR-D 概述 ◆ 电压或功率骤降引起接触器脱扣，达到再启动 ◆ 允许失电时间：0.1~10秒    失电再启动时间：0~99秒 ◆ 数码显示（7段LED） - 微型控制单元（MCU） - 电压自动或自行设置功能 - 提高时间设定精确度 ◆ 故障分析 - 可记录脱扣电压值 - 可准确记录脱扣时间：年/月/日/时/分/秒 ◆ 状态显示功能 - 运行有效电压值（RMS）监测，可作为电压表功能 - 负载停止/运行/瞬间掉电延迟时间 - M/C接触器脱口次数 - 总运行时间记录 ◆ 安装简单，便于维护 - 与原有产品完全兼容 - 单一产品，与电压和接线方式无关 - 标准继电器底座（8-Pin） - 使用寿命长

SDDR-D 产品功能

瞬间停电再启动继电器  允许停电时间             0.1~10秒

                                  停电再启动时间              0~99秒

SDDR-D 产品信息

主要信息

产品名称                        EOCR

---

产品型号                                          SDDR-D

---

产品类型                                           瞬间断电自启动继电器

---

电源网络               AC

---

电源频率                                           50...60HZ

---

失电最小识别时间                              20ms

---

失电电压识别值                                 额定电压50...80%

---

电气及机械特性

[Us]额定输出电压                        100...240VAC

---

安装方式                                       8针继电器底座

---

电磁兼容性                                    传导辐射 class A 符合 EN 55011
                                                     免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                                      静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                                      静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                                      免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                                      冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                                       高频传导干扰 10 V 符合 IEC 61000-4-6

---

约定发热电流 [Ith]                       5A 适用信号回路

---

额定绝缘电压 [Ui]                         600 V AC 主回路 符合 CSA

                                                         600 V AC 主回路 符合 UL

                                                         690 V AC 主回路 符合 IEC 60947-4-1

补充信息

电源频率                                     50...60 Hz

---

安装方式                                     8针继电器底座

---

与继电器配合使用的熔丝                  5 A gG 适用 信号回路

                                                          5 A BS 适用 信号回路

---

额定冲击耐受电压 [Uimp]              6 kV

---

时间范围                                           SDDT ： 0.1...10 s

                                                         DOMT ： 0...99 s, oFF

---

接线能力                                         信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm

 Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end

---

紧固扭矩                                           信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                                           IEC 60255-6

                                                         IEC 60947

---

产品认证                                          CSA  UL  CE

---

防护措施                                         TH 符合 IEC 60068

---

IP 保护等级                                     IP20 符合 VDE 0106

                                                        IP20 符合 IEC 60529

---

环境温度                                         -25...60 °C 不降容 符合 IEC 60947-4-1

---

贮存环境温度             -30...80 °C

---

工作海拔              2000 m

---

抗冲击、震动性能                          抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                     抗震性能 4 gn IEC 60068-2-6

---

绝缘性能                                        2 kV 在…上 50 Hz 符合 IEC 60255-5



质保期                      18个月

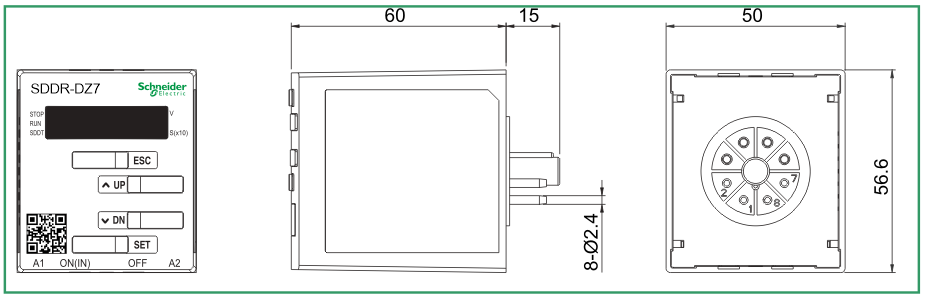

SDDR-DZ7 外形尺寸

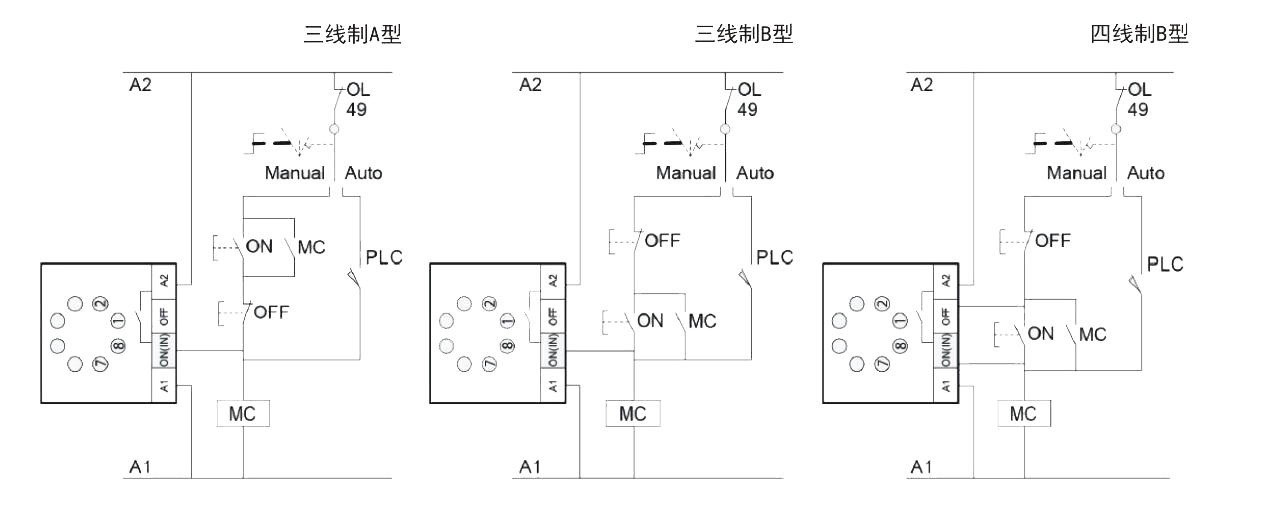

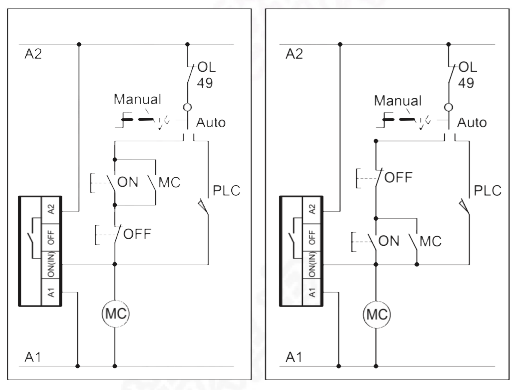

SDDR-DZ7 接线示意
