EGR 概述 ◆ 接地、漏电电流测量和保护 ◆ 数字显示电流值 ◆ 电流型mA，电压型mV，ZCT零序电流检测法 ◆ 检测电流范围宽：0.03...20A ◆ 瞬间故障保护（30mA，30ms） ◆ 故障记录保存 √  5次历史故障记录保存 √ 故障时钟记录 ◆ 防护等级：IP52，具有防护罩 ◆ Modbus-TRU通讯 ◆ 噪声过滤 √  变频环境如：变频器，变压器，UPS等谐波过滤 √  适用于谐波环境

EGR 保护功能

✔ 配电线路接地故障保护

✔  一般负载接地故障保护

✔  单相接地故障保护

✔  高阻性接地故障保护

EGR 产品信息

• 主要信息

• 产品名称                        EGR

  ---

  产品类型                         数码式接地电流故障保护继电器

  ---

  继电器应用                      接地故障保护（零序检测法）


• ---

  额定电源电压 [Us]         85....264VAC/DC

• ---







复位方式                              手动复位/自动复位

---

额定绝缘电压 [Ui]           600 V AC 主回路 符合 CSA

                                         600 V AC 主回路 符合 UL
                                                 690 V AC 主回路 符合 IEC 60947-4-1

---

补充信息

电源频率                     50...60 Hz

---

安装方式                     35mm导轨安装或螺钉固定

---

电磁兼容性                         传导辐射 class A 符合 EN 55011

                                       免于电磁干扰 10 V/m 符合 IEC 61000-4-3
                                       静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2
                                       静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2
                                       免于快速瞬变 2 kV 符合 IEC 61000-4-4
                                       冲击耐受电压 6 kV 符合 IEC 61000-4-5
                                       高频传导干扰 10 V 符合 IEC 61000-4-6

---

辅助触点类型                       1 C（1-SPDT）

---

约定发热电流 [Ith]                5A 适用信号回路

---

与继电器配合使用的熔丝          5 A gG 适用 信号回路

                                               5 A BS 适用 信号回路

---

额定冲击耐受电压 [Uimp]   6 kV

---

时间范围                                     0.0.3 ,0.05，0.1...10s

---

接线能力                   信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm

Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable end

---

紧固扭矩                         信号回路 : 1.7 N.m 螺丝: M3.5

环境

符合标准                       IEC 60255-6

                                     IEC 60947

---

产品认证                       CSA  UL  CE

---

防护措施                       TH 符合 IEC 60068

---

IP 保护等级                    IP20 符合 VDE 0106

                                      IP20 符合 IEC 60529

---

环境温度                        -25...60 °C 不降容 符合 IEC 60947-4-1

---

贮存环境温度                  -30...80 °C

---

工作海拔                          2000 m

---

抗冲击、震动性能            抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                       抗震性能 4 gn IEC 60068-2-6

---

绝缘性能                         2 kV 在…上 50 Hz 符合 IEC 60255-5



质保期                                18个月

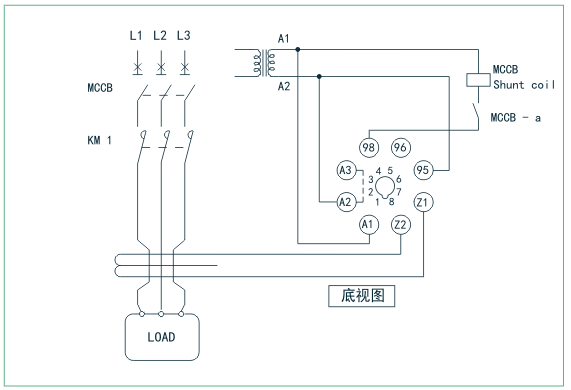

EGR 参考接线

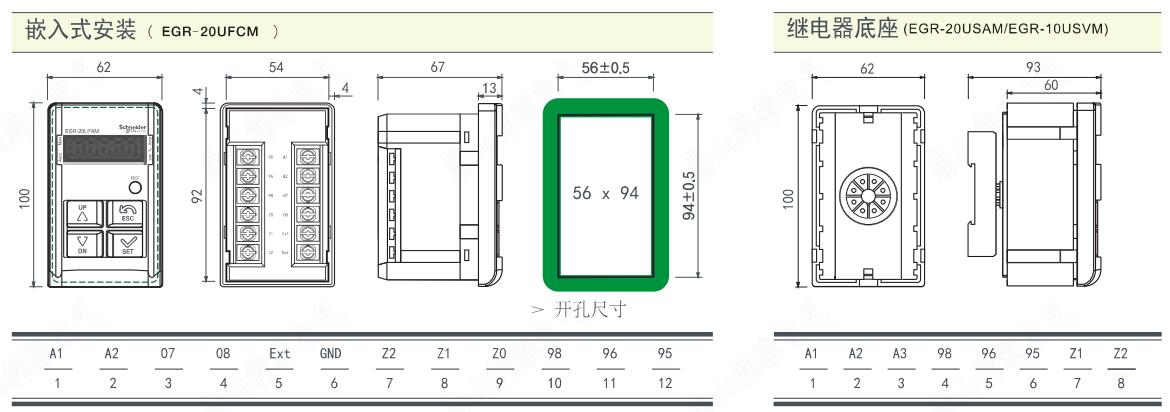

EGR 外形尺寸

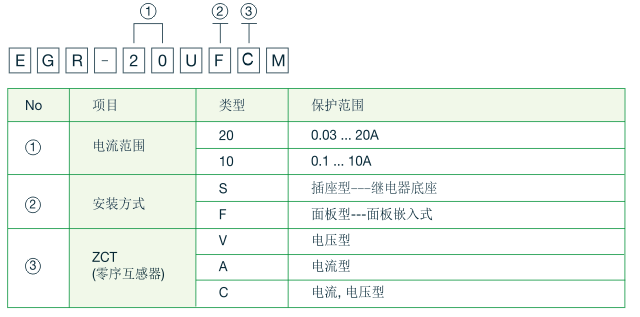

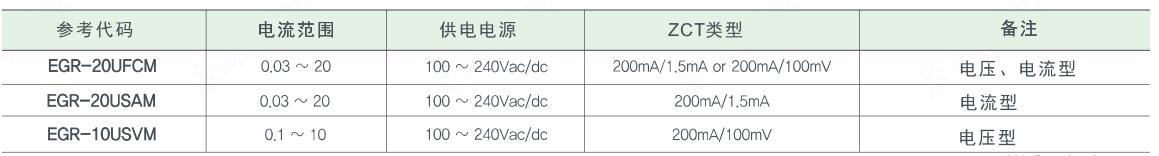

EGR 产品订购
