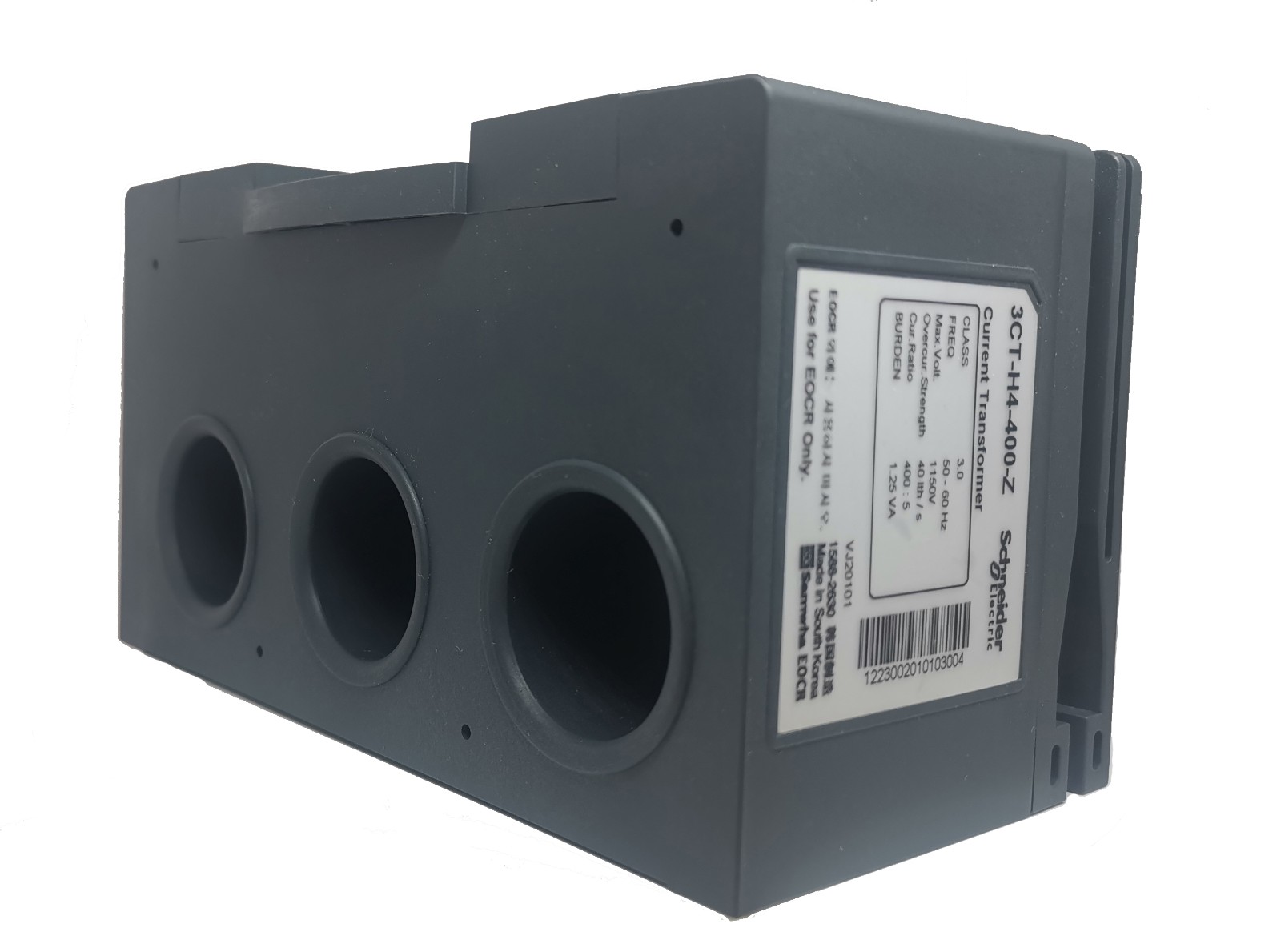

功能      该系列组合电流互感器作为交流电流信号采集元件，可与测量仪表配套使用，二次输出为5A。   应用范围 低压配电系统电流采集

技术参数

基本参数

---

产品类型                                   组合型

---

用       途                                   继电器用电流互感器

---

模       型                                   3CT

---

变       比                                  100/5；150/5； 200/5 ； 300/5；400/5

---

[In]电流范围                            10~480A

---

精       度                                  Class 1

---

功       耗                                 5VA

---

电气/机械特性

---

绝缘电阻                                  10 mΩ at 500 V

---

端子承受扭矩                          Tightening torque Power circuit : 1.7 N.m on lug-clamp - 6.8 mm screw(s)

---

电源类型                                  AC

---

电源频率                                 50...60HZ

---

长      度                                 154.5mm

---

宽      度                                 86.2mm

---

高       度                                91.4mm

---

使用环境

---

标      准                               IEC 6004-1

---

环境温度                              -20~60℃  IEC 60947 -4-1

---

存储温度                              -30~80℃

---

质保期                      18个月

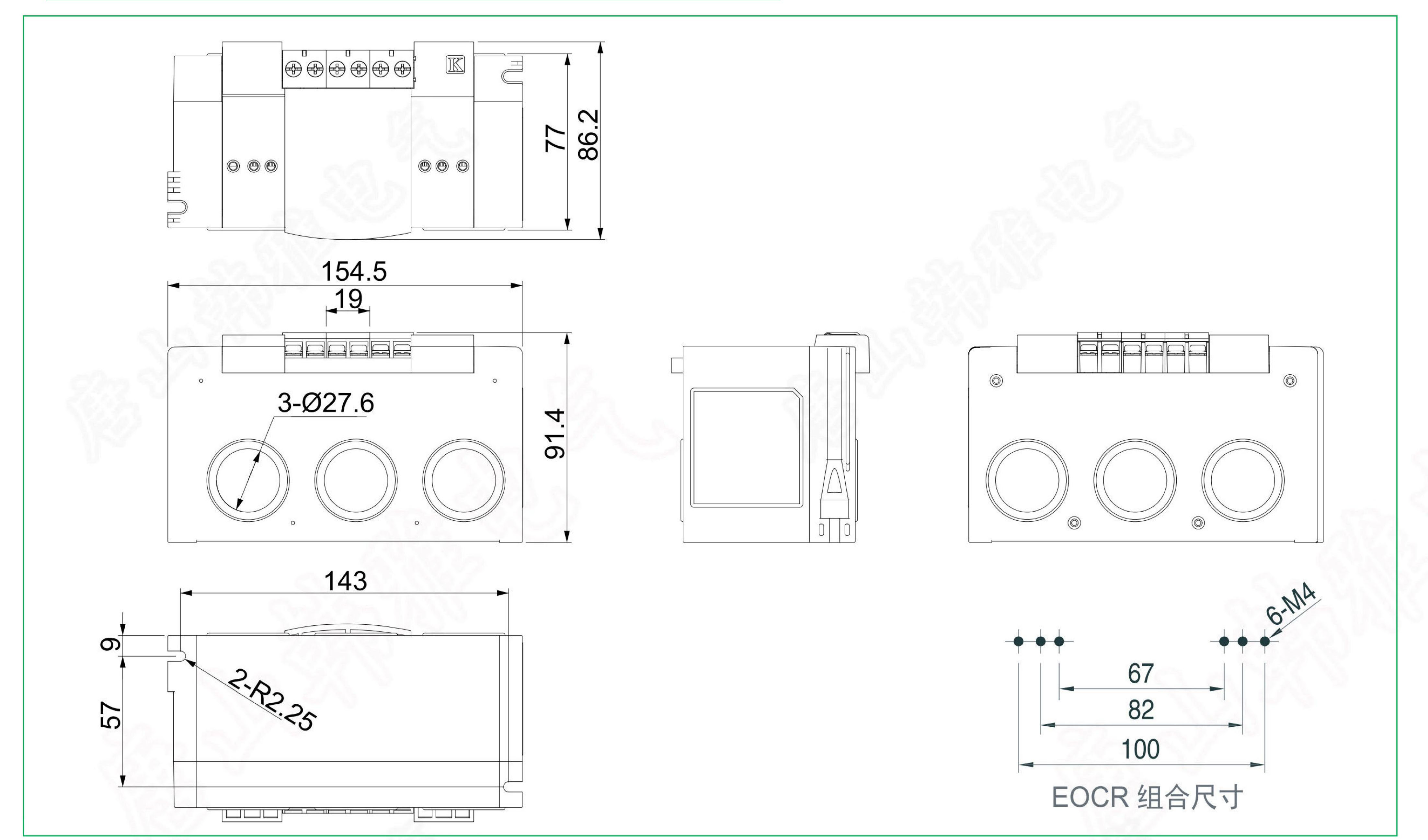

外形尺寸

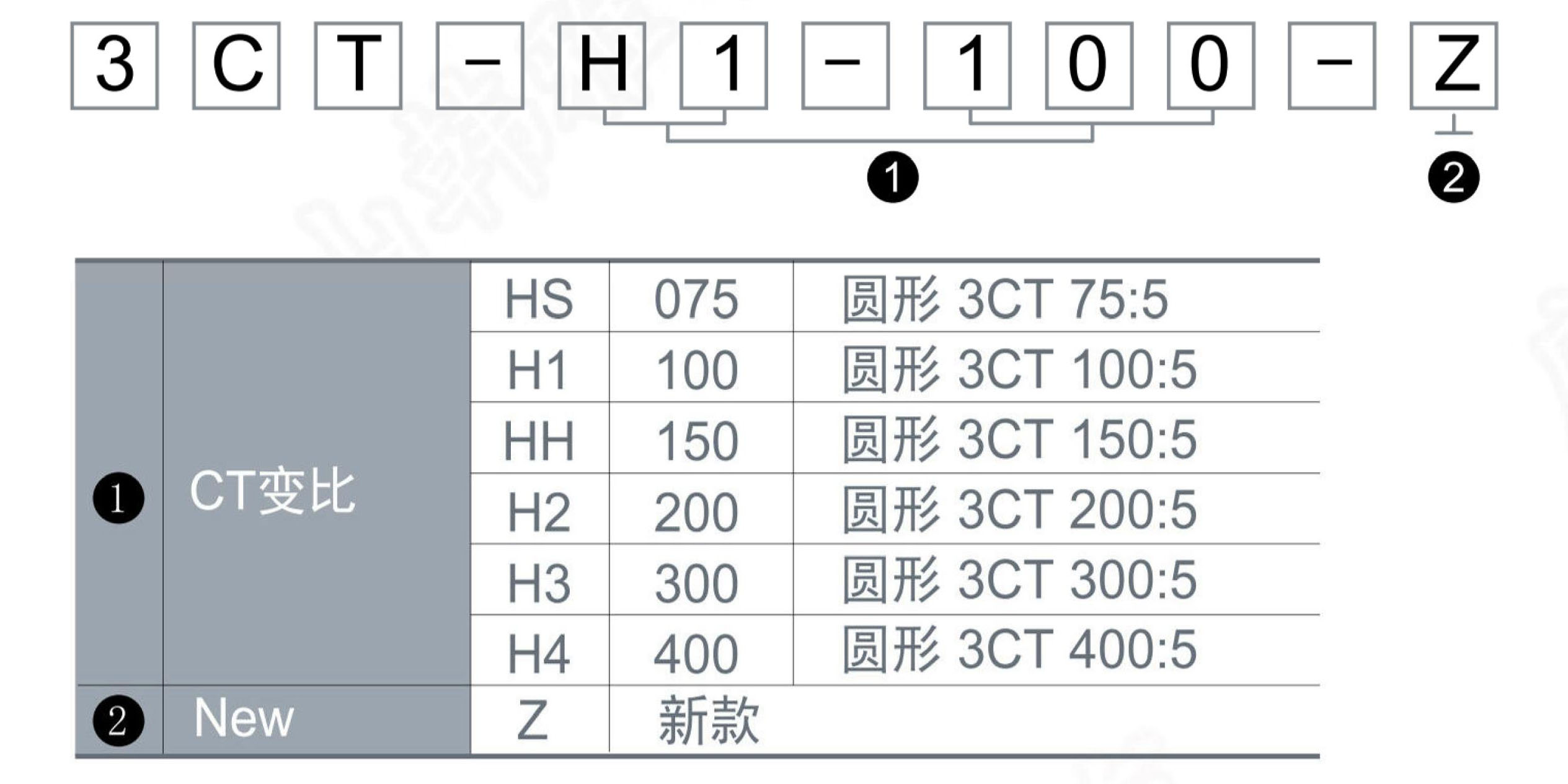

产品订购
