交流(AC)电流经济型保护继电器

EOCR-FTA 概述

◆ 内置MCU(微处理器控制单元)
◆ 实时监测/高精度
◆ 过电流保护范围:0.5~60A,宽范围保护(使用外配CT可达960A)
◆ 空转电流保护:< 过电流值OC
◆ 电流-时间特性曲线:定时限:0.5~6A(大于60A使用外部CT)
                                      反时限:0.5~10A(大于60A使用外部CT)
◆ 保护功能:过电流、欠电流、反转、缺相、失速、电流不平衡及4-20mA
◆ 手动(即时)/电动(远程)复位方式选择
◆ 数字显示:--三相电流值循环显示(间隔5秒),具有电流表功能。通过手动操作后可固定显示某相电流值。
◆ 故障指示:--可查询最后三次故障原因及各相电流值
◆ 适用于各种安装环境:端子型和窗口型可选择
◆ 安全模式
  --自我诊断功能
  --给EOCR提供电源后可通过继电器输出状态判断其是否可正常工作
◆ 适用于变频环境20~400HZ

EOCR-FTA 保护功能

◆  过电流(定时限:0.5...30秒,反时限:1...30class)

◆  低电流(0.5...30秒)

  缺相(3秒内)

  反转(0.1...0.3)

  电流不平衡(8秒内)

◆  失速(0.5,1...10秒)

◆  堵转(D-Time后)

◆  4~20mA模拟量输出



EOCR-FTA 产品信息

主要信息

产品范围                                              EOCR


产品型号                                              EOCR-FTA


产品类型                                              多功能电动机保护继电器


继电器应用                                            过电流,In>OC设定值

                                                低电流,In<OC设定值

                                                堵转(起动中),In>OC设定值2...8倍

                                                堵转(运行中),In>OC设定值1.5...5倍

                                                反转

                                                电流不平衡,10...50%


电源类型                                                 AC


电源频率                                                 50...60HZ


本体电流保护范围                                    0.5...60A(定时限)

                                                               0.5...11A(反时限/热反时限)

                                                               超过本体范围使用3CT配使用,最大可保护至960A




电气/机械特性


额定电源电压 [Us                      24VAC/DC

                                                               100~240VAC/DC


辅助触点类型                                          1NC+1NO,OL/UL


额定绝缘电压 [Ui]                                  600 V AC 主回路 符合 CSA

                                                              600 V AC 主回路 符合 UL

                                                              690 V AC 主回路 符合 IEC 60947-4-1


安装方式                                                35mm导轨安装或螺钉固定


电磁兼容性                                              传导辐射 class A 符合 EN 55011

                                                               免于电磁干扰 10 V/m 符合 IEC 61000-4-3

                                                               静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

                                                               静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

                                                               免于快速瞬变 2 kV 符合 IEC 61000-4-4

                                                                冲击耐受电压 6 kV 符合 IEC 61000-4-5

                                                                高频传导干扰 10 V 符合 IEC 61000-4-6


约定发热电流 [Ith]                                   5A 适用信号回路


与继电器配合使用的熔丝                           5 A gG 适用 信号回路

                                                                 5 A BS 适用 信号回路


额定击耐受电压 [Uimp]                         6 kV


接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable
Signalling circuit : screw clamp te
rminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable


紧固扭矩                                       信号回路 : 1.7 N.m 螺丝: M3.5


环境


符合标准                                        IEC 60255-6

                                                      IEC 60947


产品认证                                        CSA  UL  CE  CCC


防护措施                                        TH 符合 IEC 60068


IP 保护等级                                    IP20 符合 VDE 0106

                                                       IP20 符合 IEC 60529


环境温度                                        -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                                  -30...80 °C


工作海拔                                          2000 m


抗冲击、震动性能                           抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                      抗震性能 4 gn IEC 60068-2-6


绝缘性能                                       2 kV 在…上 50 Hz 符合 IEC 60255-5


 质保期                                18个月



EOCR-FTA 接线示意

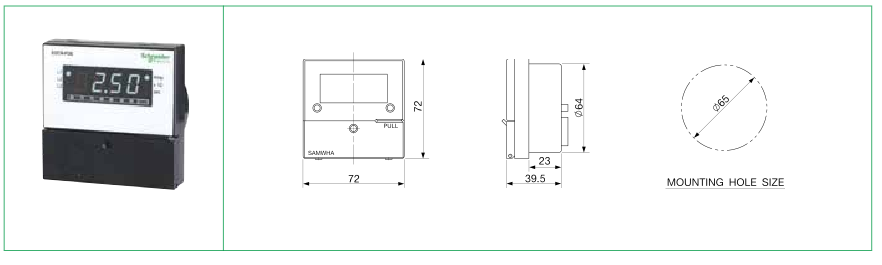

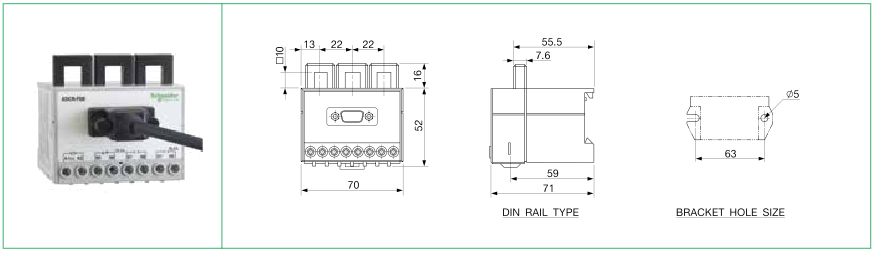

EOCR-FTA 外形尺寸
