交流(AC)电流经济型保护继电器

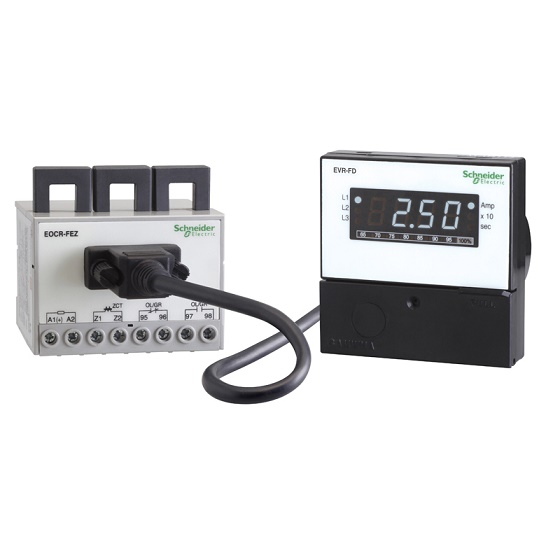

EOCR-FEZ概述

◆ 内置MCU(微处理控制器)
◆ 实时处理/高精确度
◆ 过电流保护范围:0.5~60A ^ 多种保护(使用外部CT时 1-960A)
◆ 欠电流保护范围:设定过电流以下
◆ 接地电流保护范围:根据零相电流检测的接地保护/0.02~3A(定时限动作)
◆ 过电流保护动作时间特性
◆ 定时限--0.5~60A (60A以上是 外部CT组合使用)
◆ 反时限--0.5~10A (11A以上是外部CT组合使用)
◆ 接地保护动作时间特性:0.05~10秒
◆ 数字显示屏
◆ 显示三相电流及接地电流的自动循环:数字电流表
◆ 根据手动循环的1相或接地电流固定管理
◆ 数字显示跳闸原因:简单故障,自诊断功能
◆ 最终跳闸原因确认功能:记录最后3次的跳闸原因及跳闸时电流确认功能
◆ 断电复转时也可确认
◆ 具有条形图,方便确认电流变动及对应电流设定值的实电流%(FDZ型)
◆ 故障保护功能(FS:ON):自诊断功能-继电器接通电源,继电器正常运转时维持的功能
◆ 手动(即刻)复位/自动(远程)复位
◆ 35mm导轨安装,窗口型穿线形式,适用于各种安装环境

EOCR-FEZ 保护功能

✔  过电流(定时限:0.5...30秒,反时限:1...30class)

✔  低电流(0.5...30秒)

✔  缺相(3秒内)

✔  反转(0.1...0.3秒)

✔  电流不平衡(8秒内)

✔  堵转(0.5,1...10秒)

✔  失速(D-Time后0.5秒)

✔  接地(0.05...10秒)



EOCR-FEZ产品信息

主要信息

产品范围                                              EOCR


产品型号                                              EOCR-3EZ


产品类型                                              多功能电动机保护继电器


继电器应用                                           过电流,In>OC设定值

                                              低电流,In<OC设定值

                                              堵转(起动中),In>OC设定值2...8倍

                                              堵转(运行中),In>OC设定值1.5...5倍

                                              反转

                                               接地,Ig<Ig设定值

                                            电流不平衡,10...50%


电源类型                                                 AC


电源频率                                                 50...60HZ


本体电流保护范围                                    0.5...60A(定时限)

                                                               0.5...11A(反时限/热反时限)

                                                               超过本体范围使用3CT配使用,最大可保护至960A




电气/机械特性


额定电源电压 [Us                          24VAC/DC

                                                               100~240VAC/DC


辅助触点类型                                           A type : 1 NO, OL/UC & 1 NO, GR
                                                                C type : 1 NC+1 NO, OL/GR


额定绝缘电压 [Ui]                                  600 V AC 主回路 符合 CSA

                                                              600 V AC 主回路 符合 UL

                                                              690 V AC 主回路 符合 IEC 60947-4-1


安装方式                                     35mm导轨安装或螺钉固定


电磁兼容性                                              传导辐射 class A 符合 EN 55011

                                                               免于电磁干扰 10 V/m 符合 IEC 61000-4-3

                                                               静电放电抗扰 8 kV 隔空 符合 IEC 61000-4-2

                                                               静电放电抗扰 6 kV 直接模式 符合 IEC 61000-4-2

                                                               免于快速瞬变 2 kV 符合 IEC 61000-4-4

                                                                冲击耐受电压 6 kV 符合 IEC 61000-4-5

                                                                高频传导干扰 10 V 符合 IEC 61000-4-6


约定发热电流 [Ith]                           5A 适用信号回路


与继电器配合使用的熔丝                           5 A gG 适用 信号回路

                                                                 5 A BS 适用 信号回路


额定击耐受电压 [Uimp]                  6 kV


接线能力

信号回路 : lugs-ring terminals 接线片外径Ø: 7 mm
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable
Signalling circuit : screw clamp terminals 1 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable
Signalling circuit : screw clamp te
rminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - with cable end cable end
Signalling circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - without cable end cable


紧固扭矩                                信号回路 : 1.7 N.m 螺丝: M3.5


环境


符合标准                                        IEC 60255-6

                                                      IEC 60947


产品认证                               CSA  UL  CE  CCC


防护措施                              TH 符合 IEC 60068


IP 保护等级                                    IP20 符合 VDE 0106

                                                       IP20 符合 IEC 60529


环境温度                               -25...60 °C 不降容 符合 IEC 60947-4-1


贮存环境温度                           -30...80 °C


工作海拔                                2000 m


抗冲击、震动性能                              抗冲击性能 15 gn (11ms) IEC 60068-2-7

                                                      抗震性能 4 gn IEC 60068-2-6


绝缘性能                                  2 kV 在…上 50 Hz 符合 IEC 60255-5


 质保期                                18个月

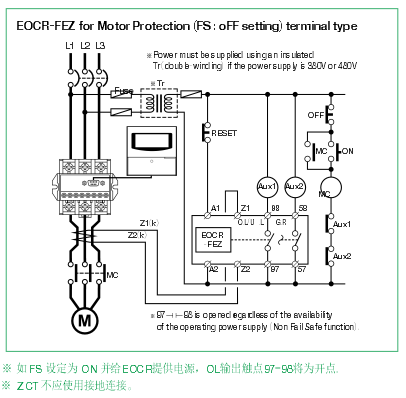

EOCR-FEZ 接线示意

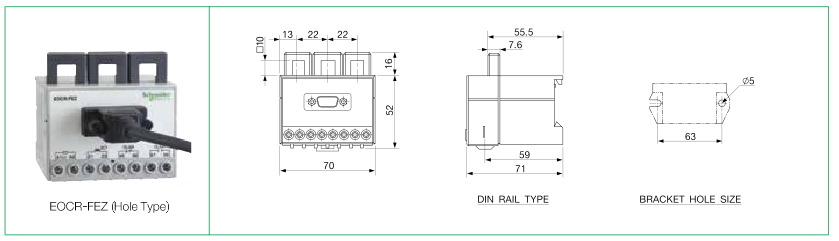

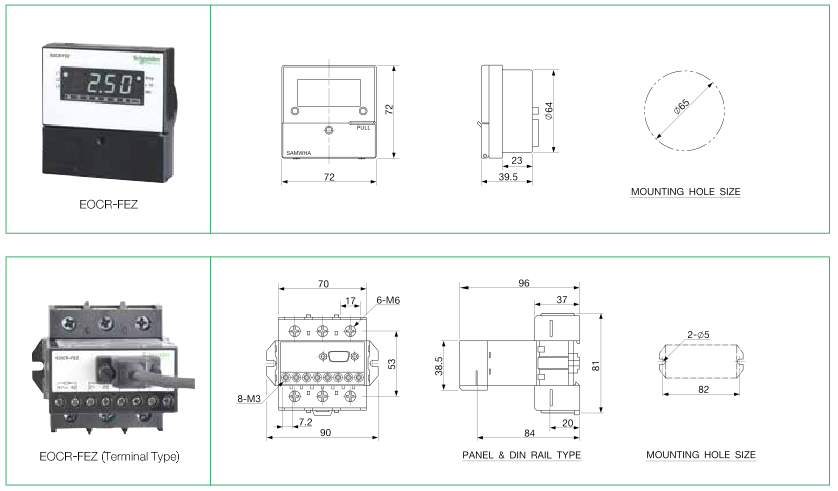

EOCR-FEZ 外形尺寸

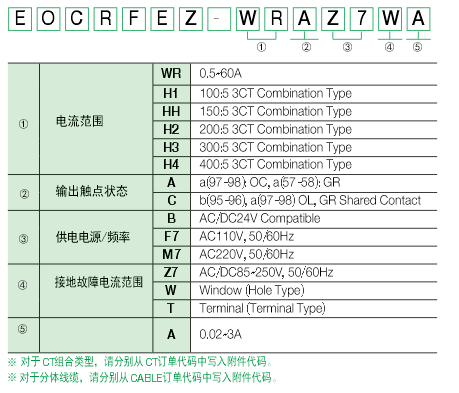

EOCR-FEZ 产品订购
