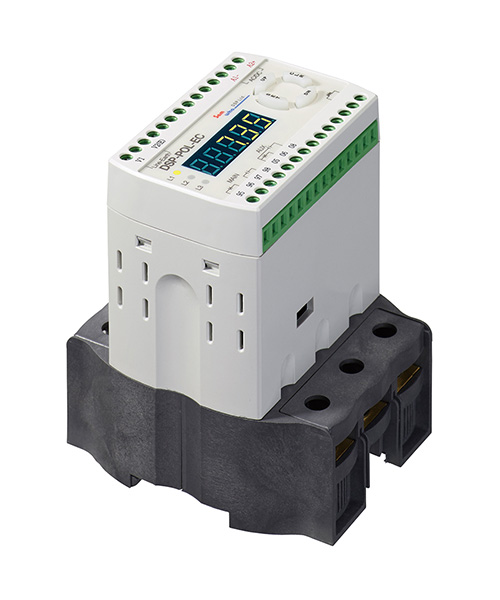

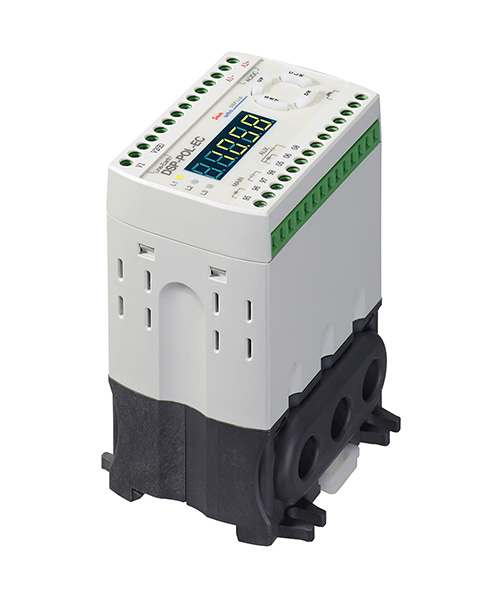

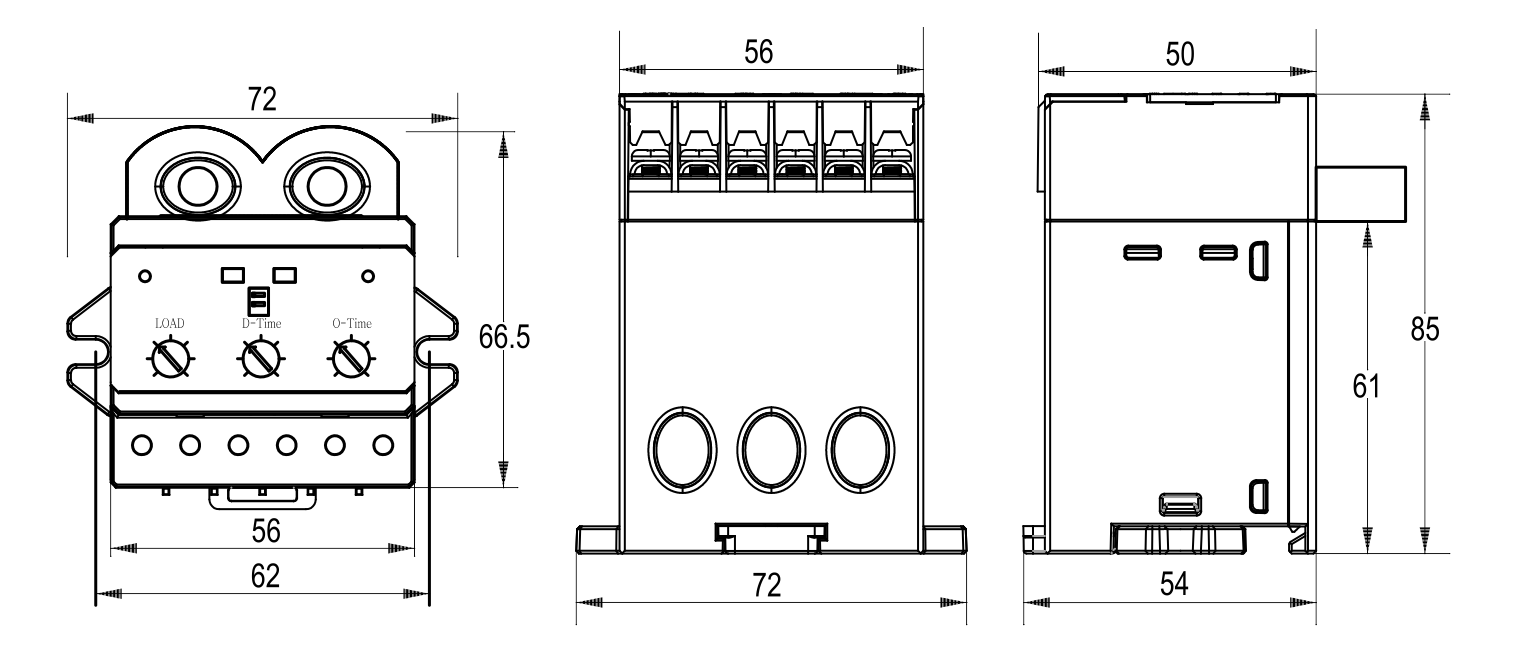

DSP-POL-EC

接地线断线报警电机保护器

✔ 概述

• ■ 基于MCU的数字控制：精准保护

• ■  紧凑尺寸，具备接地断线检测功能的多功能5E级保护

•  ◆ 保护功能：过/电流、缺相、反转、接地、电流不平衡、冲击、漏电

•  ◆ 显示功能：相电流、漏电电流、累计运行时间、负载绿、接地断线报警、接地判断基准电压、

• ■ 宽电流保护范围

•  ◆ 10型：0.5~10A/外配CT:0.5~6A

•  ◆ 70型：5~70A

• ■ 为传送带、破碎机、辊筒等设备运行中出现的瞬间卡滞现象提供冲击保护功能

• ■ 三相电流、接地故障电流、功率因数、负载率、接地断线报警 循环显示：3 秒间隔

• ■ 提升零序电流检测ZCT安装的灵活性

•  ◆ 外部 ZCT标配型：额定值为 200mA/1.5mA

•  ◆ ZCT 内置式：定制款

■ 超高灵敏度的宽漏电电流检测保护：30mA~2A

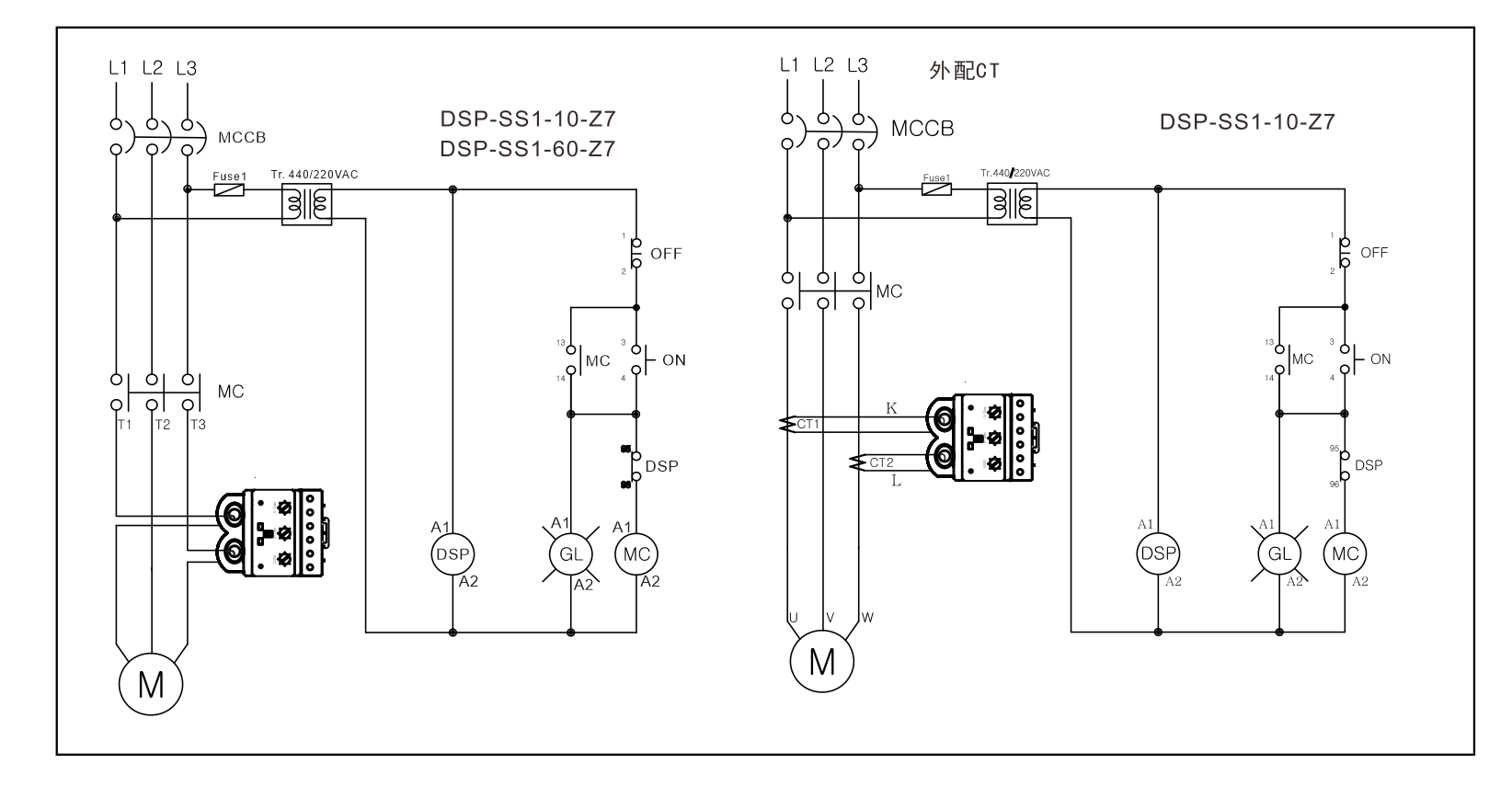

ZCT输入端安装

   □ 10型：0.3A至12A/0.3A~6A，可与外部CT配合

   □ 60型：2A ∼ 60A

   □ 外部CT组合：1A ∼ 600A

■ 时间设置

   □ 启动延迟时间(dt)：0.3~30秒

   □ 动作延迟时间(ot)：0.3∼ 12秒

   □ 缺相动作时间：5秒

   □ 堵转动作延迟时间：d-time

■ 精度

   □ 电流：±10%

   □ 时间：±15%

■ 控制电源：24~240VAC/DC

■ 故障输出

   □ 主输出：95-96,97-98：1a-1b（1a1b），250VAC/2A，30VDC/1A，电阻式

■ 使用环境

   □ 工作温度：-25°C ~ +70°C

   □  储存温度：-40°C ~ +80°C

   □  相对湿度：30-85%，无凝露

■ 最大主回路线缆尺寸：25SQ

■ 螺丝拧紧扭矩：最大0.6N·m

■ 绝缘电阻 / IEC-60255-5：电路与外壳之间100Mohm以上，500VDC

■ 高压耐受：IEC-60255-5

   □  电路与外壳之间：AC2000V，60Hz，1分钟

   □  触点间：AC1000V，60Hz，1分钟

■ 冲击耐压：IEC-60255-5

   □  电路-地线，电路-电路：1.2/50uS，5KV

   □  控制电路：1.2/50uS，5KV

■ 1MHz突发抗扰测试 / IEC 61000-4-18：2.5KV, Positive / Negative under 2sec

■ 静电放电阻测试：IEC-61000-4-2

  □  空气中：Level 3, 8KV

  □  连接状态：Level 13, 6KV

■ 辐射电磁场干扰/ IEC-61000-4-3：Level 3, 10V/m

■ 电快速瞬变抗扰度：IEC-61000-4-4

  □  功率与继电器输出：Level 4, 4KV

■ 浪涌电阻测试：IEC-61000-4-5

 □  继电器输出：1.2×50uS，2KV（0°、90°、180°、270°）

■ 传导干扰抗扰度/ IEC-61000-4-6：10V, Level 3

■ 功耗：最大1W
