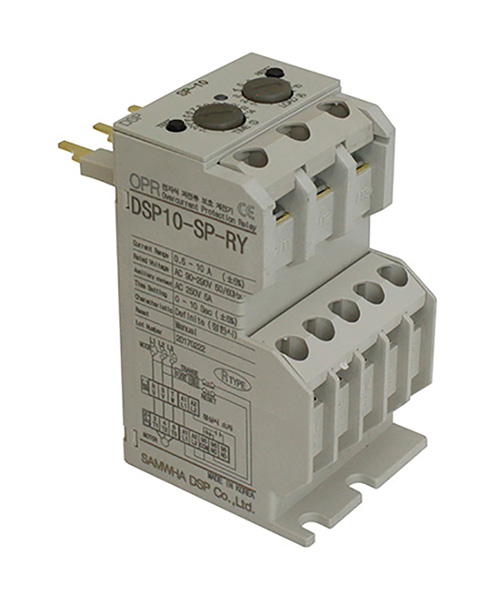

DSP-SP

接插式过电流保护器

✔ 概述

• ■ 保护电流范围: 0.1~1.4A, 1~10A, 3~30A

• ■  微小型设计/高精度

• ■  启动延迟时间和故障脱扣时间可设定

• ■ 工作电源电压范围宽

• ■ 动作原因确认(LED)

• ■ 手动/断电复位方式

• ■ 各种环境下稳定运行

• ■ 带有与MC螺钉连接的插针类型

✔  功能

■ 过电流保护:{O-TIME}设定时间后脱扣动作

■ 缺相:O-TIME后动作

■ 堵转:O-TIME后动作

■ 实际运行电流确认(LED)

✔  技术参数

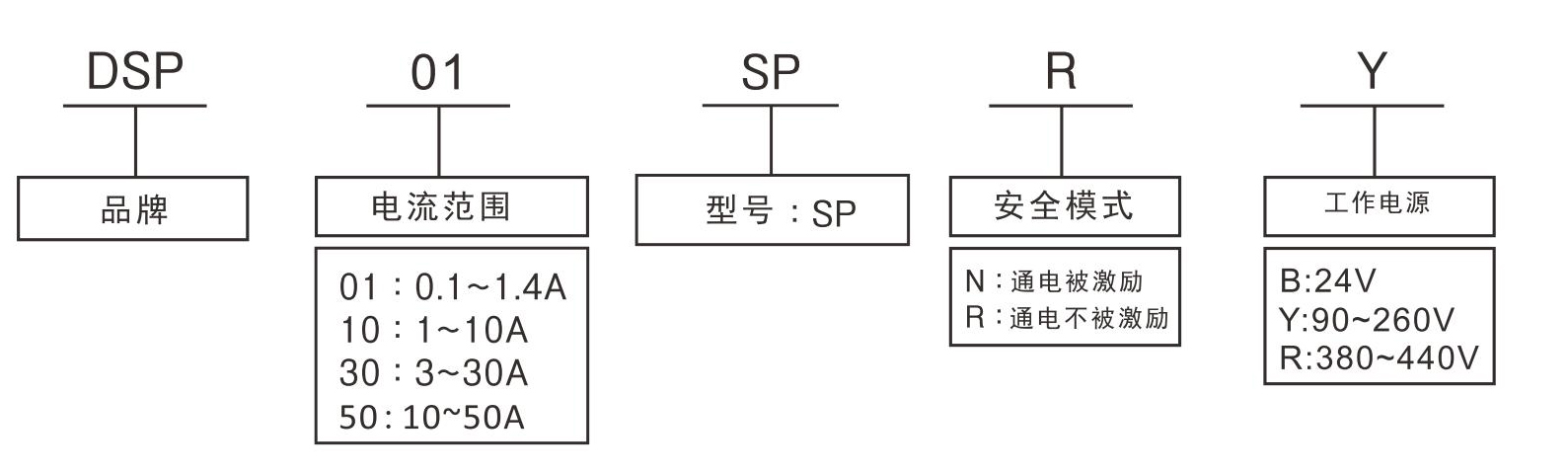

■ 电流设置

   □  DSP 01-SP/EP：0.1A~1.4A

   □  DSP 10-SP/EP：1A~10A

   □  DSP 30-SP/EP：3A~30A

   □  DSP 50-SP/EP：10A~50A

■ 时间设置

   □ 动作时间(dt)：0.2~12秒

   □ 复位方式：断电/手动

   □ 过电流动作特性：定时限

■ 精度

   □ 电流：±10%

   □ 时间：±15%

■ 控制电源：90~260VAC   频率：50/60HZ

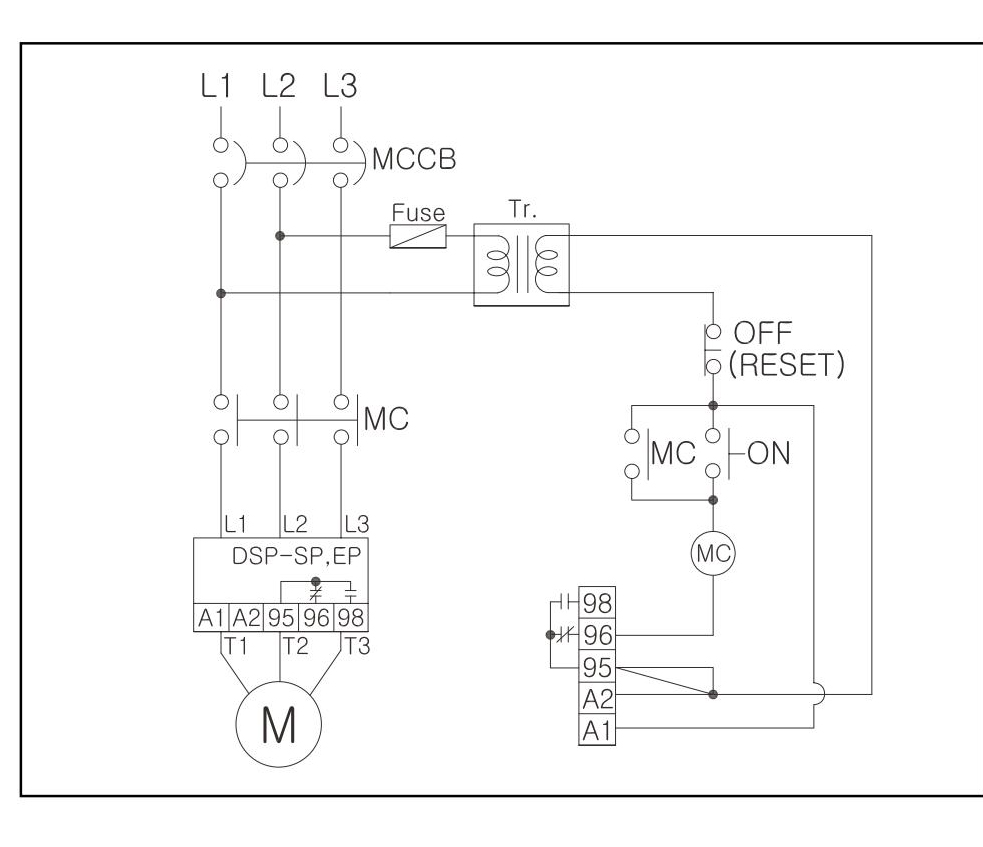

■ 输出触点

   □ 主输出：95-96-98：1-SPDT（1C），250VAC/3A，30VDC/1A，电阻式

   □ R型：控制电源正常通电(95-96闭合，95-98打开)

   □ N型：控制电源正常通电(95-96打开，95-98闭合)

■ 使用环境

   □ 工作温度：-25°C ~ +70°C

   □  储存温度：-40°C ~ +80°C

   □  相对湿度：30-85%，无凝露

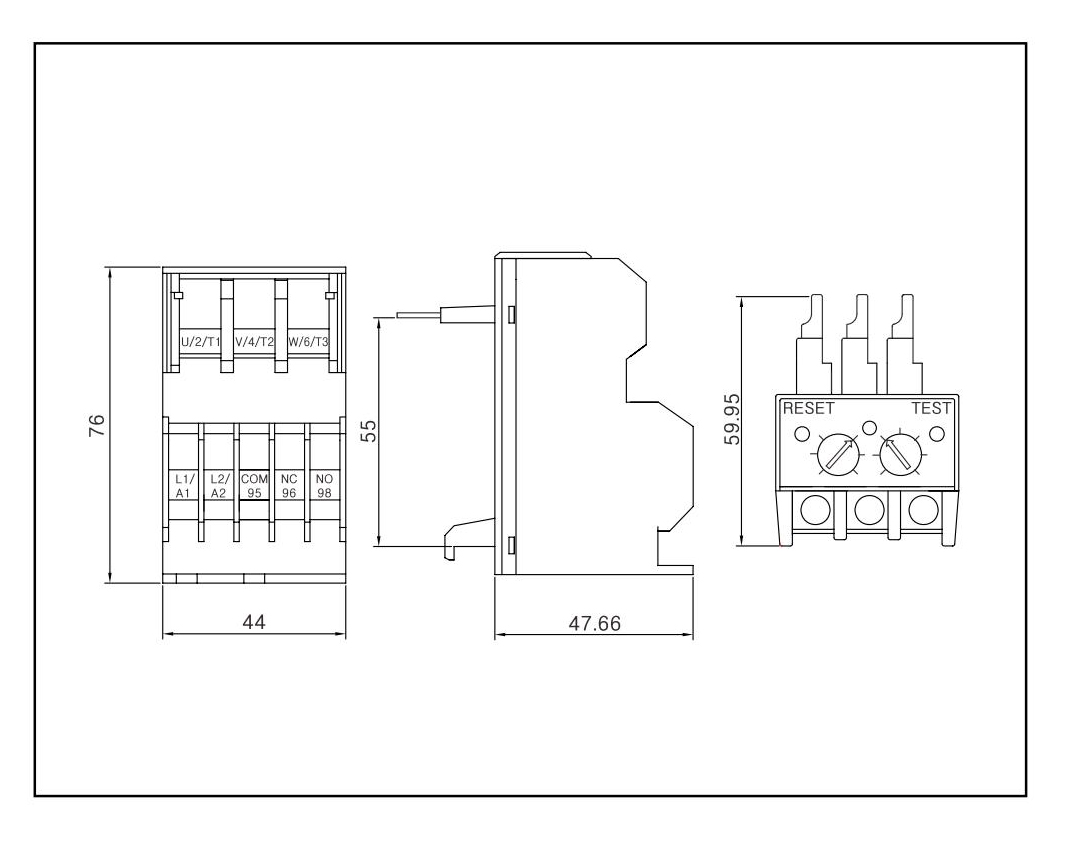

■ 最大主回路线缆尺寸：25SQ

■ 螺丝拧紧扭矩：最大0.6N·m

■ 绝缘电阻 / IEC-60255-5：电路与外壳之间100Mohm以上，500VDC

■ 高压耐受：IEC-60255-5

   □  电路与外壳之间：AC2000V，60Hz，1分钟

   □  触点间：AC1000V，60Hz，1分钟

■ 冲击耐压：IEC-60255-5

   □  电路-地线，电路-电路：1.2/50uS，5KV

   □  控制电路：1.2/50uS，5KV

■ 1MHz突发抗扰测试 / IEC 61000-4-18：2.5KV, Positive / Negative under 2sec

■ 静电放电阻测试：IEC-61000-4-2

  □  空气中：Level 3, 8KV

  □  连接状态：Level 13, 6KV

■ 辐射电磁场干扰/ IEC-61000-4-3：Level 3, 10V/m

■ 电快速瞬变抗扰度：IEC-61000-4-4

  □  功率与继电器输出：Level 4, 4KV

■ 浪涌电阻测试：IEC-61000-4-5

 □  继电器输出：1.2×50uS，2KV（0°、90°、180°、270°）

■ 传导干扰抗扰度/ IEC-61000-4-6：10V, Level 3

■ 功耗：最大0.5W

■ 安装：35mm DIN-Rail / Panel
