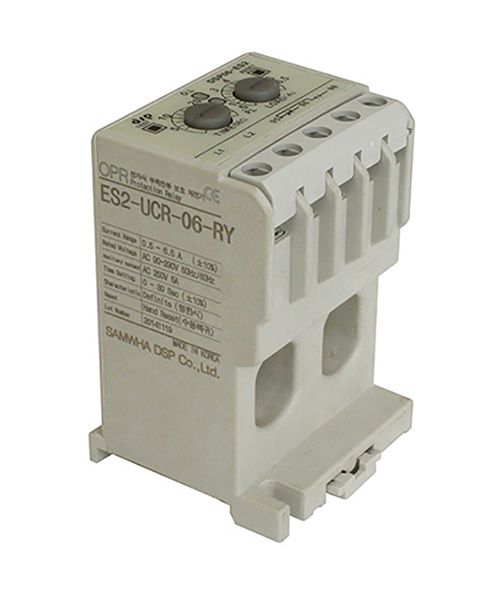

DSP-SP

欠电流保护器

✔ 概述

• ■ 超小型

• ■  宽设置范围

• ■  动作延迟时间设置/自动复位

• ■  动作指示及运行电流确认(LED)

• ■  自动复位/手动复位/自动复位

• ■   各种环境下稳定运行

✔ 功能

• ■ 低电流保护(O-time)

• ■ 缺相保护--低电流动作

• ■  失速保护(O-time)时间后即可动作

✔ 运行电流确认

• ■ 绿色LED：控制电源，正常运行

• ■ 红色LED：脱扣跳闸,欠/低电流保护

✔  技术参数

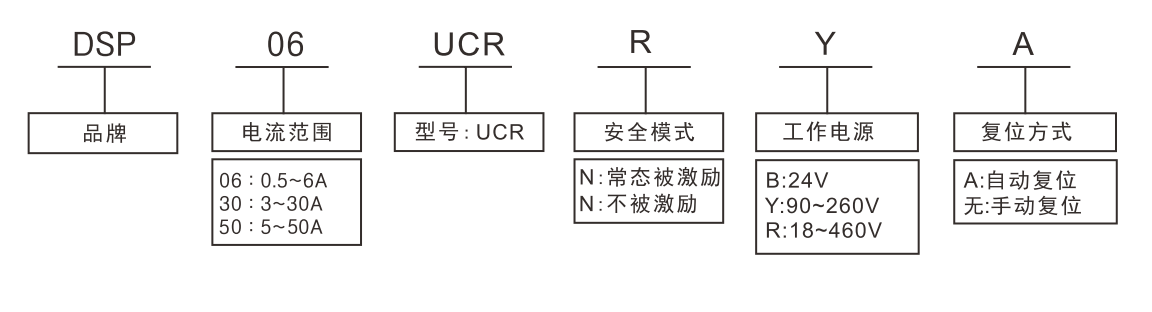

■ 电流设置

   □  DSP 06-UCR：0.5A~6.5A

   □  DSP 30-UCR：3A~30A

   □  DSP 50-UCR：5A~50A

■ 时间设置

   □ 30：0.2~12秒

   □ 其他：0.2~30秒

■  复位方式：手动/断电复位

■  电流动作特性：定时限

■ 精度

   □ 电流：±10%

   □ 时间：±15%

■ 控制电源：90~260VAC   频率：50/60HZ

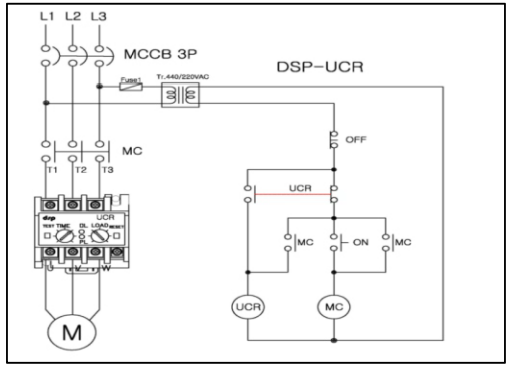

■ 输出触点

   □ 主输出：95-96-98：1-SPDT（1C），250VAC/3A，30VDC/1A，电阻式

   □ R型：控制电源正常通电(95-96闭合，95-98打开)

   □ N型：控制电源正常通电(95-96打开，95-98闭合)

■ 使用环境

   □ 工作温度：-25°C ~ +70°C

   □  储存温度：-40°C ~ +80°C

   □  相对湿度：30-85%，无凝露

■ 最大主回路线缆尺寸：25SQ

■ 螺丝拧紧扭矩：最大0.6N·m

■ 绝缘电阻 / IEC-60255-5：电路与外壳之间100Mohm以上，500VDC

■ 高压耐受：IEC-60255-5

   □  电路与外壳之间：AC2000V，60Hz，1分钟

   □  触点间：AC1000V，60Hz，1分钟

■ 冲击耐压：IEC-60255-5

   □  电路-地线，电路-电路：1.2/50uS，5KV

   □  控制电路：1.2/50uS，5KV

■ 1MHz突发抗扰测试 / IEC 61000-4-18：2.5KV, Positive / Negative under 2sec

■ 静电放电阻测试：IEC-61000-4-2

  □  空气中：Level 3, 8KV

  □  连接状态：Level 13, 6KV

■ 辐射电磁场干扰/ IEC-61000-4-3：Level 3, 10V/m

■ 电快速瞬变抗扰度：IEC-61000-4-4

  □  功率与继电器输出：Level 4, 4KV

■ 浪涌电阻测试：IEC-61000-4-5

 □  继电器输出：1.2×50uS，2KV（0°、90°、180°、270°）

■ 传导干扰抗扰度/ IEC-61000-4-6：10V, Level 3

■ 功耗：最大0.5W

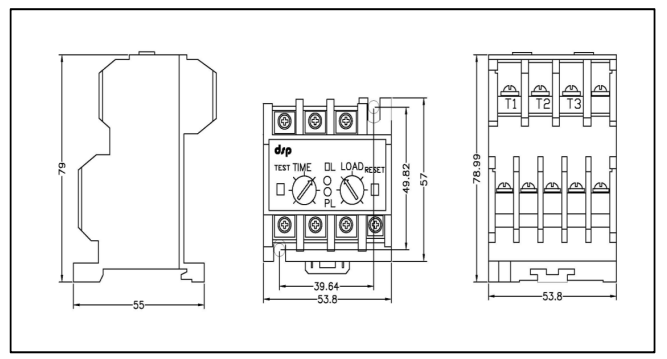

■ 安装：35mm DIN-Rail / Panel
