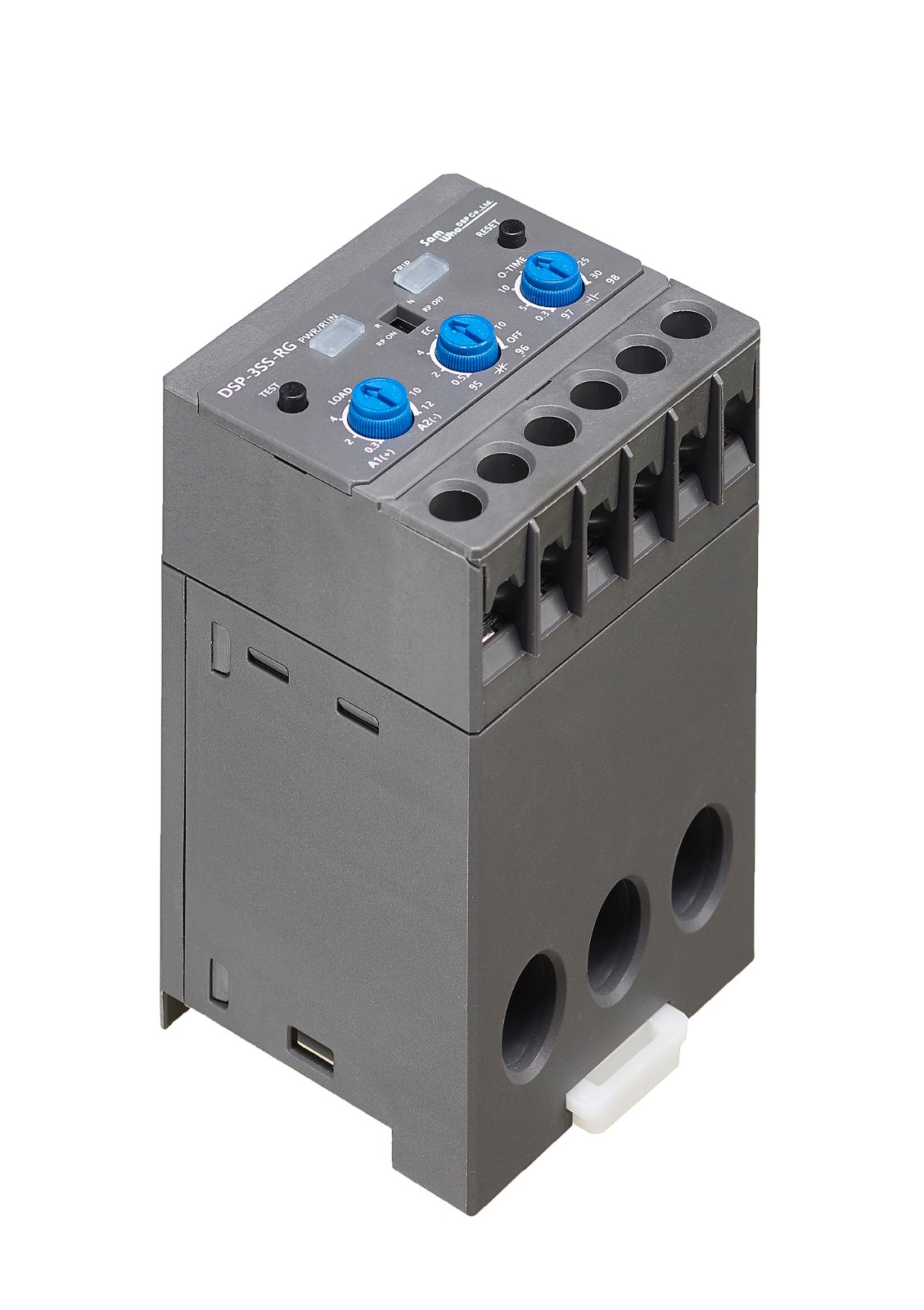

DSP-3SS-RG

过/欠电流兼用4E保护器

✔ 概述

• ■ 基于MCU的精确保护保护

• ■  紧凑型设计，2E级保护

•    □ 保护功能：过电流、缺相、堵转、反转和接地

•    □ LED显示实际电流，跳闸状态检查

• ■ 3CT三相负载保护

• ■ 宽控制电压：24~240VAC/DC

• ■ 残余电路中的接地电流保护：0.5A~10A

• ■ 宽电流保护范围

•    □ 10型：0.3~12A

•    □ 60型：2~60A

•    □ 1~600A：10型+外部2CT组合

•    □ 过电流动作特性：定时限

• ■ LED动作指示

•    □ 通电：绿色

•    □ 正常运行：红色

•    □ 动作：黄色

• ■ DIP开关选择

•    □ N:当输入工作电源时，输出触点状态变化

•    □ R:当输入工作电源时，输出触点状态不变化

•    □ 运行过程中DIP开关N和R切换无效

•    □ RP拨码开关ON：反相保护启用

•    □ RP拨码开关OFF：反相保护禁用

✔  技术参数

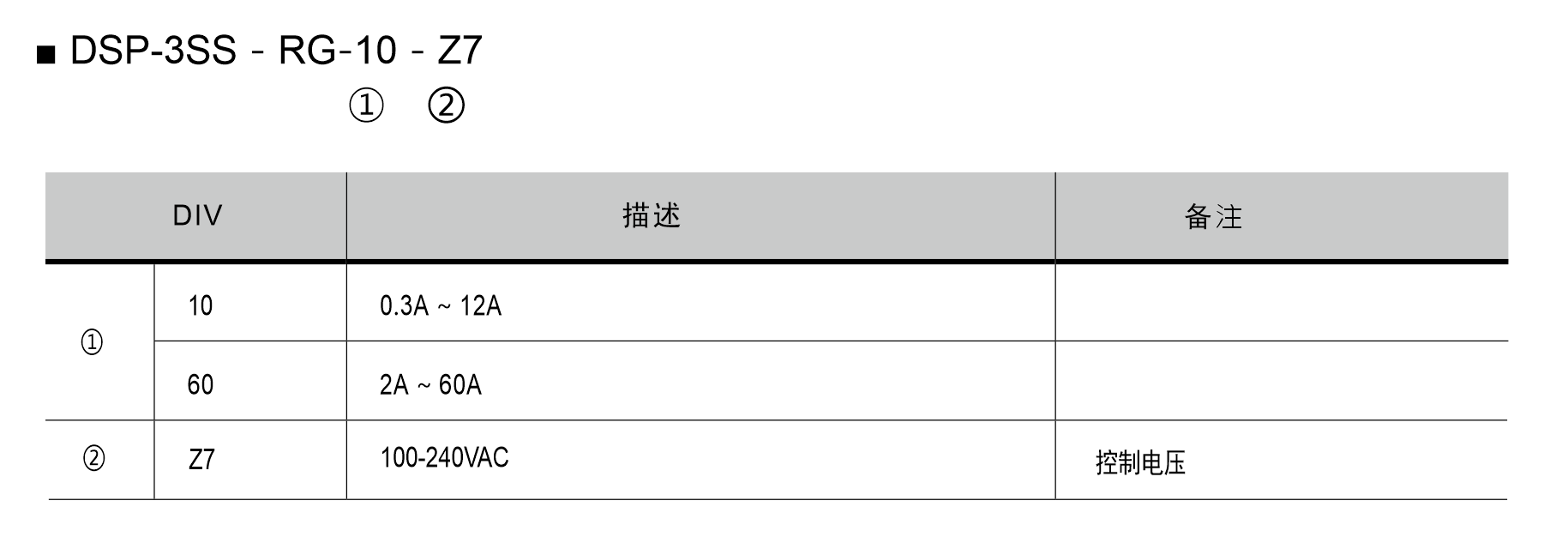

■ 电流设置（过电流、低电流）

   □ 10型：0.3A~12A

   □ 60型：2A ∼ 60A

   □ 外部CT组合：1A ∼ 600A

■ 接地电流范围：0.5~10A，动作时间：1秒 / 固定

■ 时间设置

   □ 过电流动作延迟时间(ot)：0.3∼ 12秒

   □ 缺相动作时间：5秒

   □ 反转动作时间：0.5秒内

   □ 堵转动作延迟时间：d-time

   □ 接地动作时间：1秒

■ 精度

   □ 电流：±10%

   □ 时间：±15%

■ 控制电源：24~240VAC/DC

■ 故障输出

   □ 主输出：95-96,97-98：1a-1b（1a1b），250VAC/2A，30VDC/1A，电阻式

■ 使用环境

   □ 工作温度：-25°C ~ +70°C

   □  储存温度：-40°C ~ +80°C

   □  相对湿度：30-85%，无凝露

■ 最大主回路线缆尺寸：25SQ

■ 螺丝拧紧扭矩：最大0.6N·m

■ 绝缘电阻 / IEC-60255-5：电路与外壳之间100Mohm以上，500VDC

■ 高压耐受：IEC-60255-5

   □  电路与外壳之间：AC2000V，60Hz，1分钟

   □  触点间：AC1000V，60Hz，1分钟

■ 冲击耐压：IEC-60255-5

   □  电路-地线，电路-电路：1.2/50uS，5KV

   □  控制电路：1.2/50uS，5KV

■ 1MHz突发抗扰测试 / IEC 61000-4-18：2.5KV, Positive / Negative under 2sec

■ 静电放电阻测试：IEC-61000-4-2

  □  空气中：Level 3, 8KV

  □  连接状态：Level 13, 6KV

■ 辐射电磁场干扰/ IEC-61000-4-3：Level 3, 10V/m

■ 电快速瞬变抗扰度：IEC-61000-4-4

  □  功率与继电器输出：Level 4, 4KV

■ 浪涌电阻测试：IEC-61000-4-5

 □  继电器输出：1.2×50uS，2KV（0°、90°、180°、270°）

■ 传导干扰抗扰度/ IEC-61000-4-6：10V, Level 3

■ 功耗：最大1W
