EOCR-SE2外观、设置方法和产品选型

时间: 2019-07-19 10:19:20

EOCR-SE2相关问题介绍

关键词:施耐德 EOCR-SE2 韩国三和 SAMWHA EOCR 电动机保护器 电动机综保  智能保护器

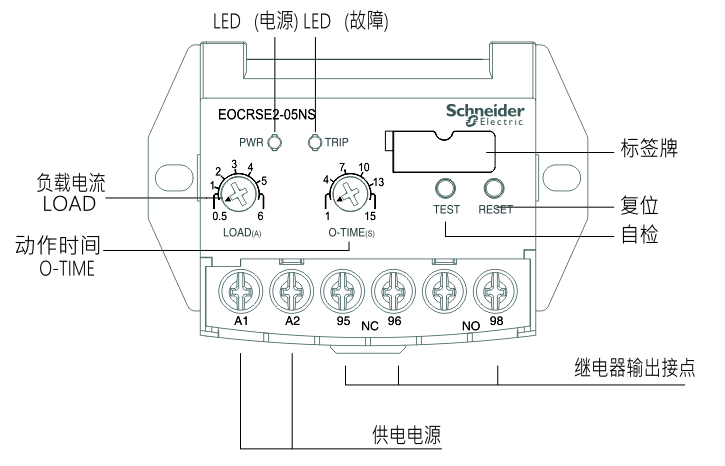

EOCR-SE2外观

电源指示:A1,A2供电后闪烁,配合故障指示灯指示运行状态

故障跳闸指示:当故障动作后常亮,配合电源指示灯指示运行状态

过电流值:也称负载电流值。根据负载选择

过电流动作时间:实际运行电流值大于设定过电流值后动作跳闸需要的延迟时间(秒)

⑤ 自检测TEST:EOCR通过内部模拟过电流现象判断自身是否故障。按动时间为过电流动作时间O-Time后,输出触点发生变化,即判断自身完好。反之,产品存在问题

复位RESET:当动作跳闸后需要进行恢复原始状态,手动按动RESET

工作电源:EOCR控制电源,根据相应规格接入

动作输出触点:当发生故障后输出的干接点信号1c






EOCR-SE2设置方法

1)调整LOAD和O-Time旋钮至最大值,接着启动电动机。 
2)当电动机进入稳定运行状态,逆时针方向调整Load旋钮直至红色LED灯闪烁找到实际电动机电流。然后顺时针方向微调Load旋钮直至红色LED灯停止闪烁。

3)调整O-Time旋钮至要求的脱扣延时时间值。


EOCR-SE2产品选型

根据电流保护范围EOCR-SS分为:05,30和60三种规格

根据工作电源EOCR-SS分为:S:24-240VAC/DC和AC380-440VAC两种规格


EOCR SE2 -   05   N    S

                                        ①        ②      ③


①

        05

0.5~6A

        30

3~30A

        60

5~60A


②

         N

常态被激励

         R

常态不被激励

③

         S

24~240VAC/DC
