EOCR-SS外观、设置方法和产品选型

时间: 2019-07-19 09:49:56

EOCR-SS相关问题介绍

关键词:施耐德 EOCR-SS 韩国三和 SAMWHA EOCR 电动机保护器 电动机综保  智能保护器

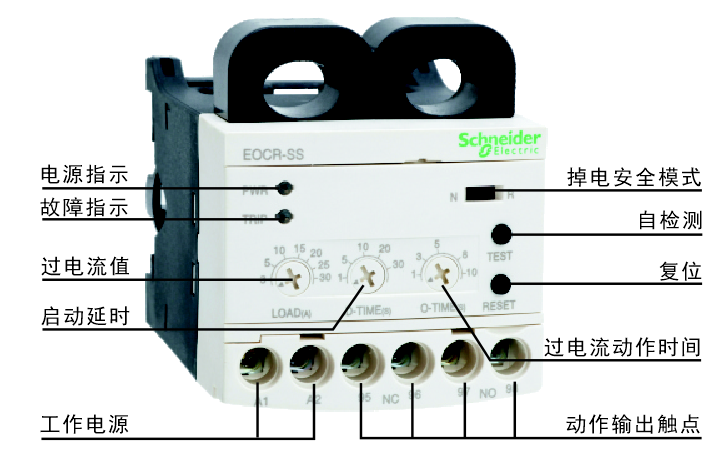

EOCR-SS外观

电源指示:A1,A2供电后闪烁,配合故障指示灯指示运行状态

故障指示:当故障动作后常亮,配合电源指示灯指示运行状态

过电流值:也称负载电流值。根据负载选择

启动延迟时间:根据电动机从启动到正常平稳运行的时间设置(秒)

掉电安全模式:又称安全模式。供电电源A1、A2通电状态下,当设置为N时,输出触点95-96NC,97-98NO,会常态被激励发生反转即:95-96打开,97-98闭合。按照变化后状态进行二次侧回路设计。当故障动作后恢复至95-96闭合,97-98打开。

当设置为R时,输出触点95-96NC,97-98NO,不会因A1、A2是否通电而发生状态变化。仅在通电且发生动作后反转即:95-96打开,97-98闭合。按照常态进行二次侧回路设计。

自检测:EOCR通过内部模拟过电流现象判断自身是否故障。按动时间为过电流动作时间O-Time后,输出触点发生变化,即判断自身完好。反之,产品存在问题

复位:当动作跳闸后需要进行恢复原始状态,手动按动RESET

过电流动作时间:实际运行电流值大于设定过电流值后动作跳闸需要的延迟时间(秒)

工作电源:EOCR控制电源,根据相应规格接入

动作输出触点:当发生故障后输出的干接点信号1a1b


EOCR-SS设置方法

1)调整LOAD,D-Time和O-Time旋钮至最大值,接着启动电动机。 
2)调整D-Time(0.5-30s)旋钮至已知的启动时间。若启动时间未知,可通过钳形电流表测出具体电流值,计算出时间

3)当电动机进入稳定运行状态,逆时针方向调整Load旋钮直至红色LED灯闪烁找到实际电动机电流。然后顺时针方向微调Load旋钮直至红色LED灯停止闪烁。

4)调整O-Time旋钮至要求的脱扣延时时间值。


EOCR-SS产品选型

根据电流保护范围EOCR-SS分为:05,30和60三种规格

根据工作电源EOCR-SS分为:S:24-240VAC/DC和AC380-440VAC两种规格


EOCR SS -   05   S

                                       ①    ②


   ① 05   0.5~6A大于60A使用EOCRSS-05x配合电流互感器2CT使用
30   5.0~30A
60

5.0~60A

  ②24~240VAC/DC
380~440VAC
