EOCR电子热继电器的使用方法及优点

时间: 2019-07-19 10:55:57

施耐德韩国三和EOCR电子热继电器热继电器存在应用缺陷:

1.1 当电机额定电流值小时,热继电器需串人主回路,安装、更换较麻规并增加故障点。

1.2 热继电器中双金厲片长期受热特性会发生变化。动作值也发生变化会导致误动或不动,安全系数差

1.3 热继电器直接控制的电流范围小,当电流过大时热量会增加,双金厲片的动作弯度不易控制,准确性差。

1.4 由于热继电器由双金属片构成,当热继电器长期使用或在恶劣环境中使用时,金属片会因腐蚀而失效失去过流保护的意义,严重时会因电流过大而烧毀电机。

1.5 热继电器使用前需进行校验,使用较麻烦。

1.6 若复位选择至自动,热继电器的双金属片温度下降后会自动复位,给故障跳车原因的査找带来麻烦。


EOCR-SS系列电子热继电简介及使用方法

EOCR系列电子电器作为过栽、过流保护元件,具有准确、安全、可靠、方便等特性。电子热继电器可直接监测三相电机的电流, 电流值要求不超过60A。当负載电流大于60A时,可通过电流互感器来监测电流。负载电流与电子热继电器预先设定值相比较,当负载电流大于设定值时,电子热继电器的红色指示灯亮。如果时间超过预设时间,电子热继电器就会动作。动作后红色指示灯保持,绿色指示灯灭并保持动作状态。直到人工复位或切断电源复位。如果负载电流在预设时间内降到预设值以下,热继电器会自动复位跳闸时间器。负栽电流与预设电流值相等时,红色指示灯会闪。这样在不用电流表的情况下就可确定负载电流,可在无负载电流的条件下检査其动作情况。正常工作情况内部继电器动作达到预动状态,若电流断或内部故障就不会成为预备状态。启动时间设定范围是0.2~30秒。跳闸时间设定范0.2-10秒。把跳闸时间设为最小热继电器可用作安全销。

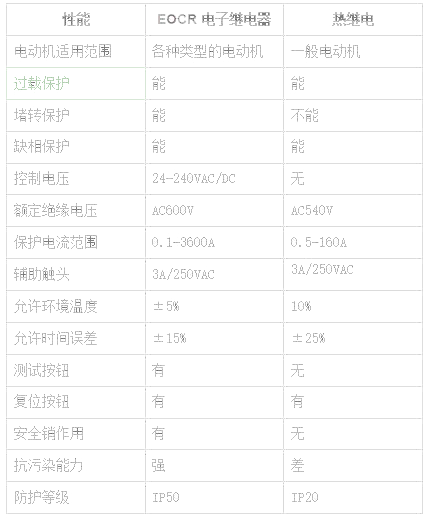

EOCR-SS与热继电器性能指标对照表



EOCR具有以下优点:

1. 过载和断相保护作用,电流设定值准确、方便

2.能在范围内随意调节启动和跳闸时间

3.设有试验按钮帮助检查热继电器提高安全性

4.设有电流设定帮助和跳闸显示灯

5.电源范围大,安装方便

6.能利用跳闸时间设定作为安全销使用

7.体积小,封闭性能好便于安装维护
