EOCR-SS过载保护器、过流保护器、冲击保护器

时间: 2019-07-19 10:55:10

EOCR-SS过载保护器、过流保护器、冲击保护器实际电流不在EOCR-SS电子过流继电器检测范围内怎么办?

小于0.5A电流

1、当实际电流大于检测范围时,可以通过加电流互感器减小检测电流,再选择相应继电器。

2、当实际电流小于检测范围时,可以使用环路接法增大检测电流,再选择相应的继电器。

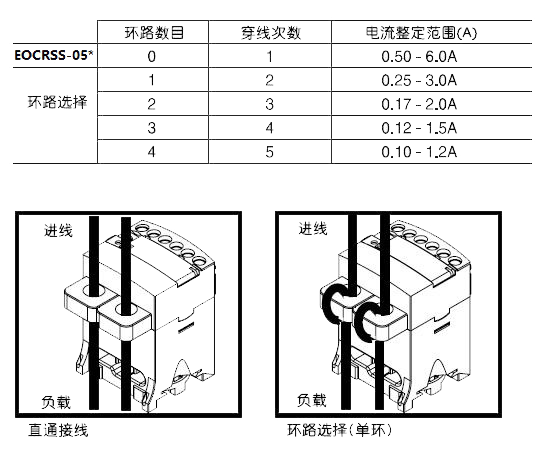

具体操作为增加穿线次数来增大电流,以EOCRSS-058为例,穿线次数与电流整定范围的对应关系及接法如下:

大于0.5A电流

当实际电流大于检测范围时(一般为大于60A),可以通过EOCRSS-05*加外置电流互感器增大检测电流。




EOCR-SS电流整定旋钮, D-Time和O-Time如何设置?

D-Time:启动时间设置.在设定这段启动时间之内热过载检测功能是屏蔽的.

O-Time:正常运行状态下的故障脱扣时间设置.

首先将三个旋钮旋至最大值.

根据电动机实际起动时间设置D-Time整定旋钮;

在电动机稳定运转时,将电流整定旋钮逆时针旋转至红色LED指示灯刚刚开始闪动,这一操作可以找到电动机实际运行电流,而不是仅仅根据铭牌决定整定电流,慢慢将电流整定旋钮再顺时针旋转一个很小的角度,让红色LED指示灯刚刚熄灭;

通过0-Time整定盘设定需要的脱扣时间.


电子过流继电器EOCR-SS互感器的内孔直径是多少?

EOCR-SS自带电流互感器的内孔直径是12mm.


EOCR-SS在选配外置电流互感器配合使用时对精度有什么要求?

建议使用5P10级或5P15级电流互感器配合使用。


EOCR-SS电子过流继电器可以用于直流负载的保护吗?

不可以,EOCR-SS检测的电流是自带互感器二次侧的感应电流,如果用于直流负载,其在一次侧产生的磁感应强度是不变的,无法在二次侧产生感应电流,EOCR-SS无法检测到电流。


EOCR-SS是否可以用在单相电机上?

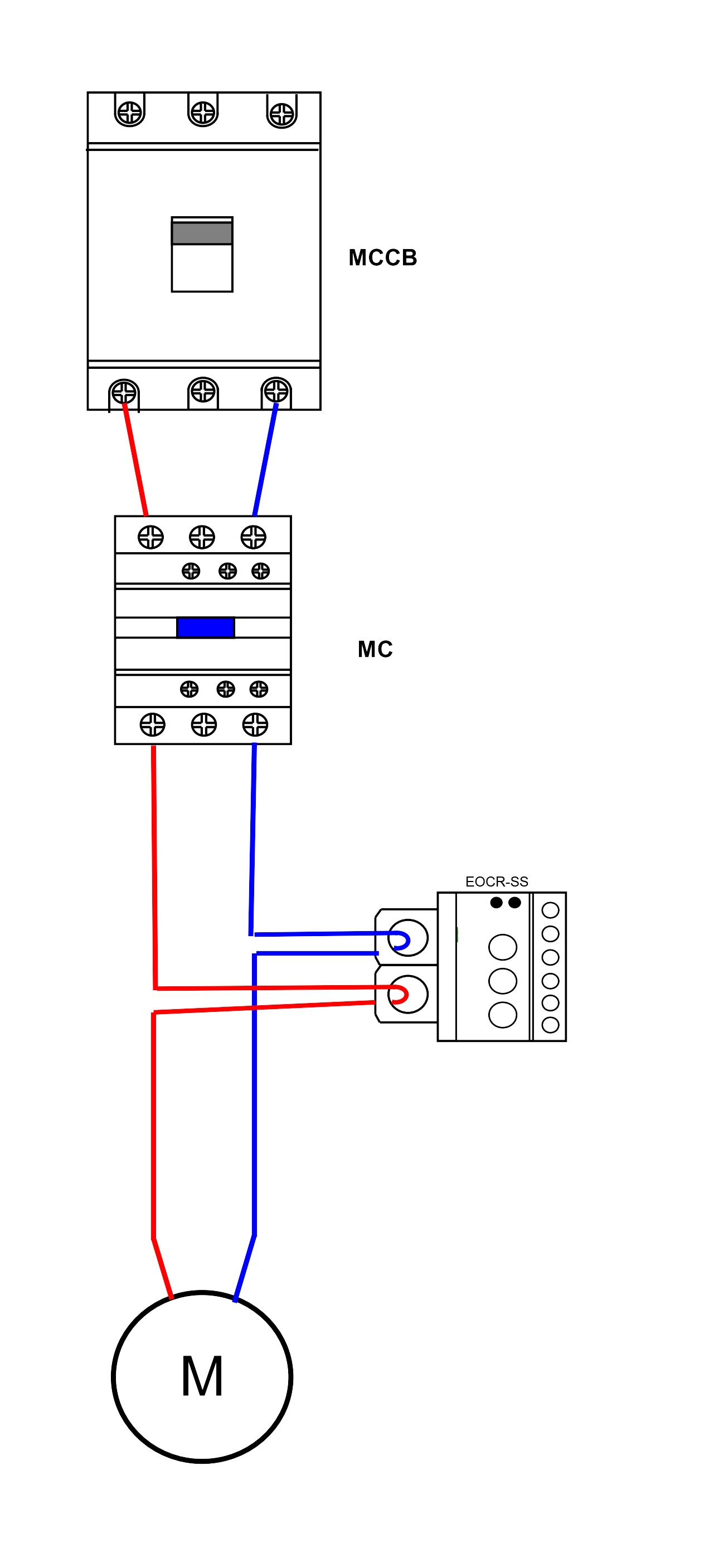

LT47电子式过流继电器主要是用于交流3相电机的保护,但是它也可以用于交流单相电机的保护,如果是用于单相电机的保护,需要按照附件的方式接线。电机的两根电缆需要分别穿过EOCR-SS的电流互感器。
